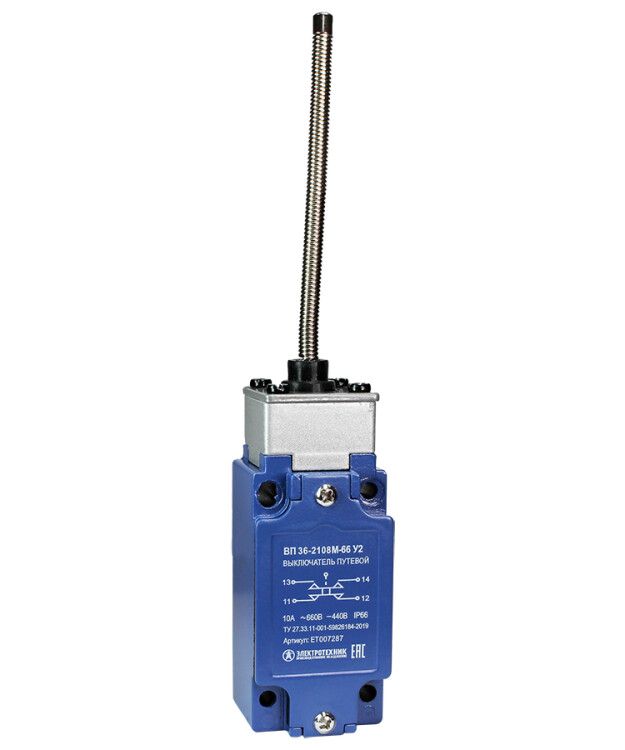

Выключатель путевой ВП 36-2108М-66 У2 1НО+1НЗ 3А IP66 рычаг пружинный безинерционный 30х60мм без сальника Электротехник ET007287

Выключатель путевой ВП 36-2108М-66 У2 от бренда Электротехник - это надёжный коммутационный аппарат для автоматического отключения или переключения цепей при достижении подвижной частью заданного положения. Применяется в системах управления станков, конвейеров и другого оборудования с жесткими требованиями к точности и защите.

Назначение и область применения

Выключатель путевой ВП 36-2108М-66 У2 предназначен для работы в цепях управления и сигнализации. Он реагирует на физическое столкновение с упором - например, когда движущийся механизм достигает крайнего положения. Это позволяет точно фиксировать конец хода, контролировать наличие предмета на линии или запускать последовательность операций.

Подходит для установки на:

• конвейеры и транспортеры;
• станки с ЧПУ и металлорежущее оборудование;
• подъёмники, шлюзы, затворы;
• системы автоматизации с требованием к позиционированию.

Используется в цепях переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Тип элемента управления: рычаг пружинный - обеспечивает быстрое и восстанавливаемое срабатывание без необходимости удерживания
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Габаритные размеры: 40×44×216 мм
• Материал корпуса: металлический с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Способ монтажа: на винты - через два крепёжных отверстия в основании
• Способ срабатывания: безинерционный - минимальная задержка между ударом и переключением контактов
• Применение в системах безопасности: да - используется для аварийной остановки и предельных позиций

Совместимость и монтаж

Выключатель ВП 36-2108М-66 У2 монтируется на поверхность с помощью двух винтов. Посадочное расстояние между отверстиями соответствует стандартным значениям для серийных путевых выключателей. Для правильной установки важно:

• обеспечить свободный ход рычага без заклинивания;
• не допускать бокового усилия на рычаг - нагрузка должна быть осевая;
• расположить устройство так, чтобы упор действовал прямо на рабочую поверхность рычага;
• использовать провода с сечением до 1,5 мм2 - подходят под зажимы внутри устройства.

Не имеет сальника - не рекомендован для установки в условиях постоянного попадания жидкости внутрь корпуса, хотя IP66 обеспечивает защиту от брызг и струй.

Безопасность и стандарты

Выключатель ВП 36-2108М-66 У2 соответствует требованиям к использованию в системах безопасности. Его конструкция гарантирует надёжную гальваническую развязку контактов, что исключает пробой между цепями управления и силовыми участками. Устройство устойчиво к электромагнитным помехам, что делает его пригодным для работы рядом с частотными преобразователями и двигателями.

Преимущества

• Высокая точность срабатывания - минимальный люфт в приводе обеспечивает стабильное срабатывание в одной и той же точке
• Компактные размеры - легко интегрируется в ограниченные пространства
• Совместимость с зарубежными аналогами - можно использовать как прямую замену для популярных моделей других производителей
• Металлический корпус с порошковым покрытием - долговечен даже в агрессивных средах
• Рычаг пружинный - автоматически возвращается в исходное положение после срабатывания, не требует внешней регулировки

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью или возможностью погружения - отсутствие сальника снижает герметичность в сравнении с моделями с уплотнителем
• Номинальный ток 3 А - нельзя использовать для коммутации силовых цепей выше этого значения
• Не рассчитан на частые импульсные нагрузки свыше 1000 циклов в час - длительная работа в режиме частых срабатываний может снизить срок службы контактов
• Работает только при наличии механического контакта - не подходит для бесконтактного позиционирования

Примеры использования

• Фиксация максимального положения стола фрезерного станка - при касании упором рычага выключатель размыкает цепь подачи
• Контроль наличия детали на конвейере - при прохождении изделия сбивается рычаг, сигнал передаётся в PLC
• Автоматическая остановка лифта при достижении верхней точки - срабатывает выключатель, отключает двигатель
• Запирание двери шлюза - при закрытии дверь давит на рычаг, который активирует блокировку

Практические советы

• Перед монтажом проверьте, что упор, который будет задействовать рычаг, не деформируется под нагрузкой - иначе срабатывание станет неравномерным
• При установке в вибрационной среде используйте контргайки на крепёжные болты
• Для продления срока службы контактов не применяйте выключатель для коммутации индуктивных нагрузок выше 3 А - лучше добавить RC-цепь или твердотельное реле
• Если требуется более высокая герметизация - выбирайте модель с сальником (например, ВП 36-2108М-66 У2 со сальником), если она доступна
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно в пыльных или влажных условиях
