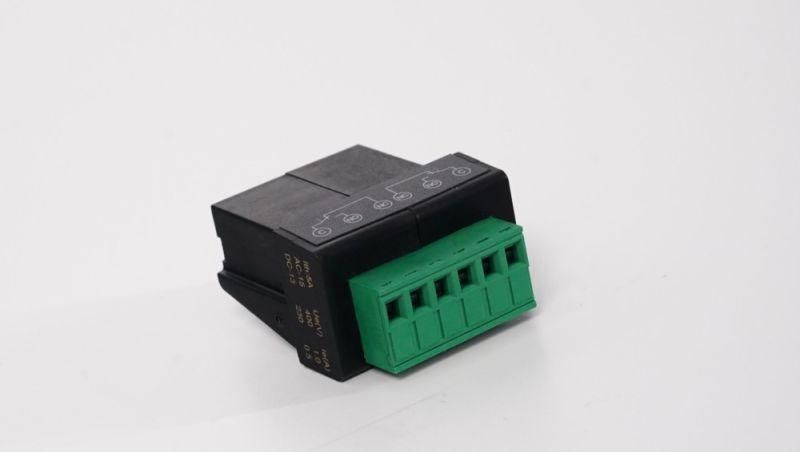

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ ДЛЯ SD630-1250 4NO4NC | SSDOF446312 SE APC

Вспомогательный контакт для SD630-1250 4 нормально открытых 4 нормально закрытых - устройство для расширения функционала автоматических выключателей серии SystemePact SD, позволяющее передавать сигналы состояния в системы управления и сигнализации. Артикул ssdof446312 совместим с выключателями-разъединителями Systeme Electric на токи 630–1250 А.

Назначение и область применения

Этот вспомогательный контакт предназначен для передачи информации о положении главного контакта выключателя-разъединителя - включен/выключен - в цепи управления, автоматизации и сигнализации. Он используется там, где необходимо контролировать состояние оборудования без прямого подключения к силовым цепям. Подходит для систем управления станками, конвейерами, насосными установками, распределительными щитами и другим промышленным оборудованием, работающим с токами до 1250 А.

Технические характеристики

• Тип контактов: 4 нормально открытых (4NO) + 4 нормально закрытых (4NC)
• Номинальный ток: до 6 А (для вспомогательных цепей)
• Напряжение: до 690 В переменного тока / 250 В постоянного тока
• Метод установки: защелкивание на специальную планку слева сверху корпуса выключателя-разъединителя серии SD
• Рабочий температурный диапазон: от -25C до +70C
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)

Совместимость и монтаж

Вспомогательный контакт ssdof446312 совместим исключительно с выключателями-разъединителями SystemePact SD на токи 630 А и 1250 А. Устанавливается путём защелкивания на фиксирующую направляющую, расположенную слева сверху корпуса аппарата. Для монтажа не требуются инструменты - достаточно плотно надвинуть контакт до характерного щелчка. После установки проверьте механическую прочность соединения и соответствие положения контактов схеме управления. Нельзя использовать с другими сериями аппаратов, даже от Systeme Electric - например, с Series P или SACE.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-3 для вспомогательных контактов коммутационной аппаратуры. Применяется в соответствии с правилами безопасности для электроустановок до 1000 В. Материалы контактов - серебросодержащие сплавы, обеспечивающие устойчивость к дуговому износу в слаботочных цепях.

Преимущества

• Увеличивает количество доступных контактов без замены основного выключателя
• Гарантированная механическая связь с главным контактом - сигнал точно отражает реальное положение аппарата
• Не требует внешнего питания - работает purely механически через перемещение штока выключателя
• Легко заменить или добавить при модернизации существующего щита

Ограничения применения

• Не предназначен для работы в силовых цепях - максимальный ток 6 А, выше - риск оплавления контактов
• Не имеет защиты от пыли и влаги (IP20), поэтому не применяется во влажных или запылённых средах без дополнительной герметизации щита
• Несовместим с выключателями других серий, включая SD100, SD800, SD1600 - только SD630 и SD1250
• Запрещено устанавливать одновременно более одного такого контакта на одном выключателе - физически невозможно из-за ограниченного места

Примеры использования

• Подключение к панели управления: сигнал “Выключатель включен” для индикации на HMI
• Автоматическое отключение конвейера при срабатывании аварийного выключателя
• Формирование интерфейса для PLC: входы “ON/OFF” для логического контроля
• Сигнализация перегрузки через реле времени, активируемое по состоянию контакта

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель полностью отключен и обесточен
• Проверьте, чтобы направляющая на корпусе была чистой - грязь или деформация могут помешать защелкиванию
• При проектировании схемы учтите, что 4NO и 4NC работают синхронно с главным контактом - при включении NO замыкаются, NC размыкаются
• Для долговечности не подключайте к этим контактам устройства с высокими импульсными нагрузками (например, реле с катушками >10 Вт)
• Артикул ssdof446312 можно заказывать как запасной элемент - он легко заменяется без демонтажа всего щита
