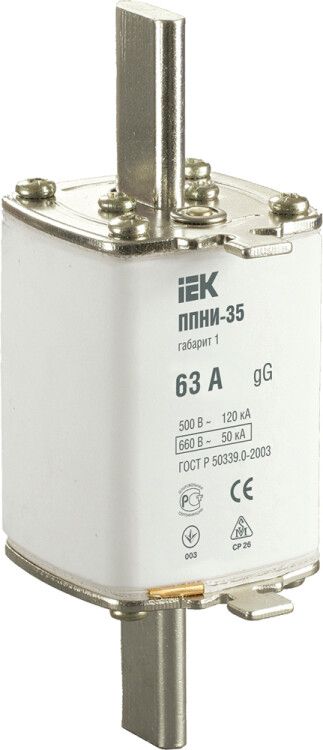

Плавкая вставка предохранителя ППНИ-35 NH1 63А габарит 1 IEK DPP30-063

Плавкая вставка предохранителя ППНИ-35, габарит 1, 63А - это однополюсный защитный элемент серии ППNI от IEK, предназначеный для отключения цепи при перегрузках и коротких замыканиях в промышленных электросетях. Артикул dpp30-063 соответствует номинальному току 63 А и напряжению до 690 В переменного тока.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-35, габарит 1, 63А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в системах с переменным током частотой 50 Гц, напряжением до 690 В. Подходит для установки в промышленных распределительных устройствах: ВРУ, ЩО, ШР, ШРПНН, ящиках управления и других аппаратах низкого напряжения. Работает в однофазных и трёхфазных сетях.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В (переменный ток AC)
• Категория применения: gL/gG - универсальная защита от перегрузок и КЗ
• Отключающая способность: 150 кА - способна безопасно прервать максимальный ток короткого замыкания
• Количество полюсов: 1
• Исполнение: втычное - устанавливается в специальные держатели
• Способ монтажа: на аппарат - требует наличия совместимого держателя
• Индикатор состояния: передний - позволяет визуально определить сработавший элемент
• Степень защиты: IP00 - не имеет внешней защиты, работает внутри корпуса оборудования
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без воздействия осадков и прямых солнечных лучей
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Соответствие стандартам: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-35, габарит 1, 63А устанавливается исключительно в держатели, соответствующие габариту 1. Для работы требуется совпадение типоразмера контактов и глубины посадочного места. Монтаж выполняется только при отключенном питании. Индикатор на лицевой стороне позволяет легко выявить срабатывание без вскрытия корпуса. Не допускается использование с другими габаритами - это может привести к некорректному контакту и перегреву.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-35, габарит 1, 63А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Отключающая способность 150 кА обеспечивает надёжную защиту даже при серьёзных аварийных режимах. Благодаря классу gG, изделие сочетает высокую чувствительность к перегрузкам и быстрое отключение при КЗ. Однако из-за степени защиты IP00 запрещено применение вне защищённых корпусов - открытые части находятся под напряжением!

Преимущества

• Высокая отключающая способность - 150 кА - обеспечивает безопасность в мощных сетях
• Визуальный индикатор срабатывания - ускоряет диагностику и замену
• Совместимость со стандартными держателями габарита 1 - широкая доступность комплектующих
• Долгий срок службы - до 15 лет при правильной эксплуатации
• Подтверждённая надёжность по российским стандартам - ГОСТ Р 50339.0/2

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Не имеет защиты от пыли и влаги (IP00) - обязательно должна использоваться внутри закрытого щита
• Максимальное напряжение - 690 В; превышение недопустимо
• Не рекомендовано для частых коммутаций - предохранитель не является устройством включения/выключения
• Требуется точное соответствие габарита 1 - другие размеры не подходят
• Климатическое исполнение УХЛ3 исключает эксплуатацию на открытом воздухе или в условиях повышенной влажности без герметизации

Примеры использования

• Защита входного кабеля в ВРУ промышленного здания
• Фазовая защита в шкафу управления насосной станцией
• Автоматическая защита силовой цепи конвейера в цехе
• Компонент в распределительном щите трансформаторной подстанции
• Защита одного фазного провода в трёхфазной сети с отдельными предохранителями на каждой фазе

Практические советы

• Выбирая ППНИ-35, габарит 1, 63А, проверьте, чтобы держатель был точно того же габарита - даже небольшое отличие может вызвать нагрев и выход из строя
• При замене всегда используйте новую вставку - восстановление сгоревшей невозможно
• Если предохранитель срабатывает часто - проверьте нагрузку и состояние цепи, возможно, есть КЗ или перегрузка
• Для удобства обслуживания выбирайте держатели с прозрачными крышками - это позволит контролировать индикатор без вскрытия
• Не устанавливайте вставки с большим номиналом вместо повреждённых - это создаёт риск возгорания
• Проверяйте соответствие категории gL/gG - другие категории (например, aM) не обеспечивают нужную защиту для промышленных линий
