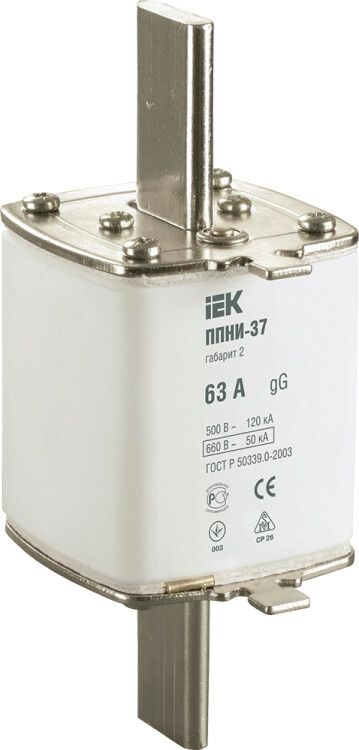

Плавкая вставка предохранителя ППНИ-37, габарит 2, 63А | DPP40-063 IEK

Вставка плавкая предохранителя ППНИ-37, габарит 2, 63А от IEK — это однополюсный коммутирующий элемент для защиты цепей от перегрузок и коротких замыканий. Предназначен для установки в аппаратах с номинальным напряжением до 690 В переменного тока, обеспечивает надежную работу в условиях промышленной автоматизации и распределительных устройств.

Назначение и область применения

Вставка плавкая предохранителя ППNI-37, габарит 2, 63А применяется для защиты электрических цепей от сверхтоков — как при длительных перегрузках, так и при аварийных коротких замыканиях. Относится к категории gL/gG, что означает универсальное применение: подходит как для защиты кабелей, так и для защиты оборудования.

Используется в следующих типах устройств:

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения (ЩО)
• Шкафы низкого напряжения (ШРПНН)
• Управляющие пульты и ящики управления

Подходит для однофазных и трёхфазных сетей с частотой 50 Гц и напряжением до 690 В.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В AC — максимальное рабочее напряжение сети, для которой рассчитана вставка.
• Габарит: 2 — соответствует стандартному размеру для вставок этого класса; определяет физические параметры и совместимость с держателями.
• Отключающая способность: 150 кА — максимальная величина тока короткого замыкания, которую вставка способна безопасно прервать.
• Категория применения: gL/gG — универсальная категория, обеспечивающая защиту как кабелей, так и нагрузок (например, двигателей, преобразователей).
• Исполнение: втычное — вставка устанавливается в держатель путём введения контактов в зажимы, без болтовых соединений.
• Индикатор состояния: передний — позволяет визуально определить сработала ли вставка, не вскрывая корпус.
• Способ монтажа: на аппарат — требует установки в специализированный держатель, встроенный в распределительное устройство.
• Климатическое исполнение: УХЛ3 — допустимо использование в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны с температурой от -40°C до +40°C.
• Степень защиты: IP00 — вставка не имеет собственной защиты от внешних воздействий; защищена только при установке в корпус с нужной степенью IP.
• Срок службы: 15 лет — гарантийный срок работы при соблюдении условий эксплуатации.
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 — соответствие российским стандартам на предохранители.

Совместимость и монтаж

Вставка плавкая предохранителя ППNI-37, габарит 2, 63А совместима с держателями, предназначенными для габарита 2 по ГОСТ. Для правильной установки необходимо использовать держатель того же класса и типа (втычной). Монтаж выполняется только при отключенном питании. Контактные площадки должны быть чистыми и плотно прилегать к контактам вставки — плохой контакт вызывает нагрев и преждевременный выход из строя.

Не используйте вставки других габаритов (например, габарит 1 или 3) вместо габарита 2 — они не подходят по размеру и механической фиксации.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-92 и ГОСТ Р 50339.2-92, которые регламентируют безопасность, надёжность и методы испытаний плавких вставок. Применение сертифицированных компонентов снижает риск возгорания и повреждения оборудования при аварии.

При работе с вставкой соблюдайте правила электробезопасности: всегда отключайте питание перед заменой, используйте изолирующие инструменты и средства защиты.

Преимущества

• Высокая отключающая способность (150 кА) — обеспечивает безопасное отключение даже при серьёзных КЗ.
• Визуальный индикатор состояния — позволяет быстро диагностировать срабатывание без демонтажа.
• Долгий срок службы (15 лет) — снижает затраты на обслуживание.
• Соответствие российским стандартам — гарантированная совместимость с отечественными распределительными устройствами.
• Универсальность категории gL/gG — одна вставка решает задачи защиты и кабелей, и оборудования.

Ограничения применения

• Не предназначена для работы в открытых условиях — степень защиты IP00 требует обязательной установки в закрытый корпус.
• Не используется в цепях постоянного тока — только для переменного тока (AC).
• Не рекомендуется для защиты чувствительной электроники — не обладает быстродействием, характерным для вставок типа aR или aM.
• Не подлежит восстановлению после срабатывания — требуется замена новой вставкой аналогичного номинала.
• Максимальное напряжение 690 В — нельзя применять в сетях выше этого значения, включая высоковольтные системы.

Примеры использования

• Защита входного кабеля питания в ВРУ на 63 А.
• Фазовая защита двигателя в шкафу управления с частотным преобразователем.
• Автоматическая защита группы светильников в распределительном щите ШРС.
• Защита силовой линии трансформаторной подстанции 0,4 кВ.

Практические советы

• Выбирая вставку, проверьте, чтобы её номинальный ток (63 А) был равен или чуть меньше расчетного тока защищаемой цепи — не больше!
• При замене обязательно используйте вставку того же типа, габарита и номинала — замена на более мощную (например, 80 А) лишает систему защиты.
• Проверяйте состояние держателя перед установкой новой вставки — окисление или деформация контактов могут вызвать перегрев.
• Для помещений с повышенной запылённостью или влажностью выбирайте держатели с защитой IP54 и выше — сама вставка не защищена.
• Храните запасные вставки в сухом месте — влага может повлиять на характеристики сплава плавкого элемента.
