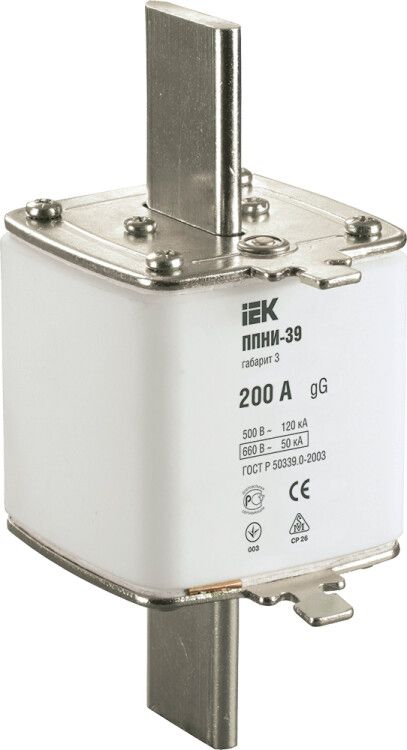

Плавкая вставка предохранителя ППНИ-39, габарит 3, 200А | DPP50-200 IEK

Плавкая вставка предохранителя ППНИ-39, габарит 3, 200А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp50-200 позволяет точно идентифицировать модель в каталогах и заказах.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-39, габарит 3, 200А используется для защиты промышленных электроустановок от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в системах с переменным током частотой 50 Гц, напряжением до 690 В. Подходит для установки в распределительных устройствах, щитах низкого напряжения, трансформаторных подстанциях, шкафах управления и других аппаратах, где требуется надёжная защита силовой цепи.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Тип изделия: плавкая вставка, тип gL/gG - универсальное исполнение для защиты кабелей и оборудования от перегрузок и КЗ;
• Габарит: 3 - соответствует стандартному размеру для втычных вставок, совместимому с держателями ППНИ-3;
• Количество полюсов: 1 - защищает одну фазу или один проводник;
• Исполнение: втычное - устанавливается в специальный держатель путём введения контактов;
• Индикатор состояния: передний - визуально показывает сработавшую вставку через прозрачную крышку;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытый корпус или держатель;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность и запылённость;
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и нагрузки;
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствует российским стандартам на предохранители.

Совместимость и монтаж

Плавкая вставка ППНИ-39, габарит 3, 200А совместима только с держателями предохранителей серии ППНИ-3. Монтаж осуществляется на аппарат - то есть вставка вставляется в специально предусмотренные контактные зажимы внутри держателя. Для правильной работы необходимо использовать оригинальные или сертифицированные держатели с аналогичными габаритами и контактным давлением. Нельзя устанавливать вставку в держатели другого типа или габарита - это нарушает механическую и электрическую целостность системы.

Безопасность и стандарты

Плавкая вставка ППНИ-39, габарит 3, 200А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её безопасность при работе в условиях промышленных сетей. Индикация срабатывания позволяет оперативно определить отказ, снижая риск продолжения работы повреждённой цепи. Однако из-за степени защиты IP00 вставка не защищена от прикосновений и попадания сторонних предметов - поэтому обязательна установка в закрытом корпусе или держателе с защитной крышкой.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает надёжную защиту даже при серьёзных авариях;
• Чёткая визуальная индикация срабатывания - ускоряет диагностику и восстановление;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание;
• Соответствие российским стандартам - упрощает прохождение проверок и сертификации объектов;
• Универсальность типа gL/gG - подходит как для защиты кабелей, так и для оборудования.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не может использоваться вне держателя - IP00 не допускает открытой эксплуатации;
• Не рекомендовано применение в средах с высокой коррозионной активностью (например, химические производства) без дополнительной герметизации;
• Максимальное напряжение 690 В - нельзя использовать в сетях выше этого значения, даже если ток ниже 200 А;
• Не подходит для защиты чувствительной электроники - предназначена для мощных силовых цепей.

Примеры использования

• Защита входного автомата в ВРУ (вводно-распределительном устройстве) на 200 А;
• Фазовая защита в шкафу управления насосной станцией;
• Дополнительная защита кабельной линии от короткого замыкания в ЩО (шкафу освещения);
• Установка в ШРПНН (шкафах распределительных низкого напряжения) для защиты двигателей;
• Резервная защита в трансформаторных подстанциях 0,4 кВ.

Практические советы

• При замене всегда используйте вставку того же номинала - 200 А. Замена на меньший ток вызовет ложные срабатывания, больший - лишит защиту;
• Проверяйте состояние держателя перед установкой новой вставки - окисленные или деформированные контакты могут вызывать нагрев и выход из строя;
• Убедитесь, что держатель соответствует габариту 3 - другие габариты (например, 2 или 4) не подходят физически и электрически;
• При срабатывании вставки найдите причину перегрузки или КЗ - просто замена вставки без устранения причины приведёт к повторному отказу;
• Храните запасные вставки в сухом месте - влага может повлиять на работу контактных поверхностей.
