Вставка плавкая ПВЦ-С3 14х51 20А | SQ0729-0017 TDM

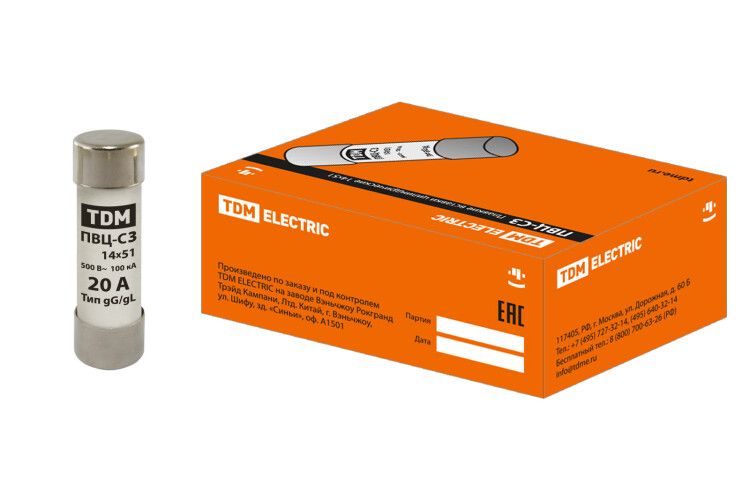

Плавкая вставка ПВЦ-С3 14х51 20А от TDM ELECTRIC - это надёжный элемент защиты цепей от коротких замыканий и перегрузок, предназначенный для установки в шкафах управления и распределительных устройствах. Артикул sq0729-0017 соответствует стандартному размеру 14×51 мм и рассчитана на номинальный ток 20 А.

Назначение и область применения

Плавкая вставка ПВЦ-С3 14х51 20А используется для защиты электрических цепей в условиях повышенной нагрузки и риска аварийного тока. Применяется в шкафах и щитах управления, вводно-распределительных устройствах (ВРУ), а также в других системах, где требуется быстрое отключение при КЗ или длительной перегрузке. Подходит для промышленного оборудования, конвейеров, насосов и автоматизированных линий.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: до 660 В переменного тока (AC); указано также 500–600 В - рабочий диапазон для типичных промышленных сетей.
• Отключающая способность: 100 кА - способность безопасно прервать максимальный ток короткого замыкания без взрыва или повреждения корпуса.
• Категория применения: gL/gG - обеспечивает защиту как от коротких замыканий, так и от длительных перегрузок; совместима с большинством современных держателей.
• Габариты: 14 × 51 мм - стандартный размер, подходящий для большинства промышленных держателей плавких вставок.

Совместимость и монтаж

Плавкая вставка ПВЦ-С3 14х51 20А устанавливается в держатели, соответствующие габаритам 14×51 мм. Убедитесь, что контактная система держателя имеет достаточную силу зажима - слабый контакт может вызывать нагрев и ложное срабатывание. Для замены отключите питание, используйте изолирующие инструменты и проверьте целостность держателя перед установкой новой вставки. Не допускается использование вставок с другим номиналом вместо 20 А - это нарушает принцип координированной защиты.

Безопасность и стандарты

Корпус вставки изготовлен из самозатухающего пластика, не поддерживающего горение - это снижает риск распространения пламени при срабатывании. Соответствует международным требованиям к категории gL/gG, что гарантирует соответствие нормам IEC 60269. Произведено компанией TDM ELECTRIC, известной соблюдением промышленных стандартов безопасности.

Преимущества

• Высокая отключающая способность (100 кА) позволяет применять в местах с высокими токами КЗ - например, рядом с трансформаторами.
• Стандартный размер 14×51 мм обеспечивает широкую совместимость с существующими держателями.
• Материал корпуса устойчив к окислению и старению, сохраняет герметичность даже при длительной эксплуатации.
• Категория gL/gG делает её универсальной - защищает как кабели, так и оборудование от перегрузок и КЗ одновременно.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - вставка рассчитана исключительно на переменный ток AC.
• Не рекомендуется использовать в средах с высокой вибрацией без фиксации держателя - возможен выход контактов из состояния плотного соединения.
• Не предназначен для частых коммутаций - плавкие вставки являются одноразовым устройством и требуют замены после каждого срабатывания.
• Не следует устанавливать в открытых помещениях без защиты от осадков и пыли - хотя корпус устойчив к окислению, IP-класс не указан, значит, внешняя защита должна обеспечиваться шкафом.

Примеры использования

• Защита входного кабеля в ВРУ промышленного цеха.
• Фазовая защита частотного преобразователя мощностью до 15 кВт.
• Автоматическая линия с двигателями 18–22 кВт, где необходима селективная защита от перегрузки.
• Щит управления конвейерной лентой с несколькими электромоторами.

Практические советы

• При замене всегда сверяйте номинал тока - 20 А не заменяется на 16 А или 25 А без перерасчёта всей системы защиты.
• Проверяйте состояние держателя: потемневшие или ослабленные контакты - причина преждевременного сгорания вставки.
• Избегайте механического воздействия на вставку при установке - трещины в корпусе могут привести к пробою.
• Храните запасные вставки в сухом месте - влага может спровоцировать коррозию контактов внутри держателя.
• При проектировании системы учтите, что ПВЦ-С3 14х51 20А - это не автоматический выключатель; она не восстанавливается после срабатывания.
