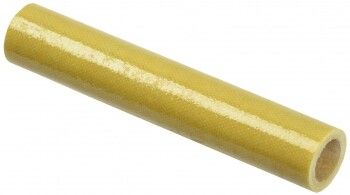

Втулочный изолятор Д=1000 мм (2 шт) EKF PROxima - BSS1000

Изолятор втулочный диаметр 1000 мм (2 шт) от бренда EKF серии PROxima - это компонент для механической фиксации и электроизоляции токоведущих элементов на больших расстояниях. Подходит для установки в силовых цепях, где требуется надёжная изоляция между металлическими конструкциями и проводниками.

Назначение и область применения

Изолятор втулочный диаметр 1000 мм (2 шт) используется для изолирования токоведущих частей от заземлённых конструкций - например, при монтаже шинопроводов, опорных конструкций или высоковольтных соединений. Он обеспечивает электрическую изоляцию, предотвращает утечки тока и снижает риск пробоя. Применяется в промышленных распределительных устройствах, подстанциях, на эстакадах и других объектах, где необходима изоляция на значительном расстоянии.

Технические характеристики

• Тип изделия: втулочный изолятор
• Наружный диаметр: 12 мм
• Метрическая резьба: М8
• Количество в упаковке: 2 штуки
• Гарантийный срок: 84 месяца
• Производитель: EKF (серия PROxima)

Обратите внимание: указанный диаметр 1000 мм в названии - это расстояние между точками крепления, а не габарит самого изолятора. Сам изолятор имеет наружный диаметр всего 12 мм - он представляет собой длинную трубчатую деталь, установленную между двумя крепёжными точками.

Совместимость и монтаж

Изолятор втулочный диаметр 1000 мм (2 шт) совместим с болтами и шпильками диаметром M8. Для монтажа необходимо просверлить отверстия в крепёжной плите или раме, вставить изолятор и закрепить его гайками и шайбами (не входят в комплект). Установка требует равномерного затягивания, чтобы избежать перекоса и трещин в материале. Работает с медными, алюминиевыми и стальными шинами и проводниками.

Безопасность и стандарты

Изолятор изготовлен из материала, соответствующего требованиям к электроизоляционным изделиям. Гарантийный срок 84 месяца подтверждает долговечность и стабильность свойств при нормальных условиях эксплуатации. Соответствует общепринятым промышленным стандартам безопасности для оборудования до 1000 В переменного тока.

Преимущества

• Высокая прочность на сжатие и изгиб благодаря плотной структуре материала
• Устойчивость к воздействию влаги, пыли и химически активных сред
• Стандартная резьба M8 позволяет использовать распространённые крепёжные элементы
• Два изолятора в одной упаковке - удобство для парной установки

Ограничения применения

Не предназначен для работы при температурах выше +85 C и ниже –40 C. Не рекомендуется применять в местах постоянного механического удара или вибрации без демпфирующих элементов. Не содержит крепёж - гайки, шайбы и шпильки должны подбираться отдельно. Нельзя использовать в качестве основного изолятора в высоковольтных сетях свыше 1000 В без специального согласования с проектом.

Примеры использования

• Фиксация шинопровода на потолочных кронштейнах в цехе
• Подвеска токоведущих шин в распределительном щите
• Изолирование кабельных каналов от металлических стоек
• Монтаж осветительных систем на открытых площадках с высокой влажностью

Практические советы

• Перед монтажом проверьте, что посадочное отверстие точно соответствует наружному диаметру 12 мм - слишком маленькое отверстие повредит изолятор, слишком большое - снизит удерживающую способность
• Используйте шайбы из нержавеющей стали для защиты от коррозии, особенно во влажных помещениях
• При использовании двух изоляторов одновременно - выставляйте их строго вертикально, чтобы нагрузка распределялась равномерно
• Запаситесь запасными экземплярами: даже при правильной эксплуатации изоляторы могут повреждаться при сборке или замене оборудования
