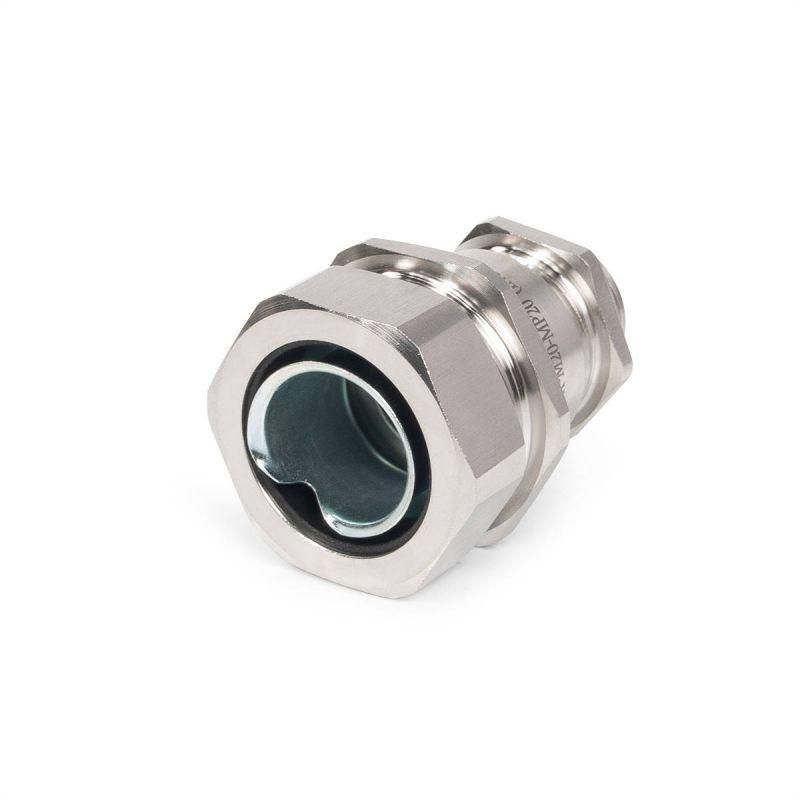

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(8-16 мм)-МР20 (INOX) | 88169 Fortisflex КВТ

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(8-16 мм)-МР20 (INOX) от Fortisflex и КВТ обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, совмещая функции кабельного ввода и муфты для металлорукава в одном устройстве. Подходит для агрессивных сред, где важна коррозионная стойкость и высокая степень защиты.

Назначение и область применения

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(8-16 мм)-МР20 (INOX) предназначен для герметичного прохода кабелей и проводов через стенки щитов, шкафов и корпусов электротехнического оборудования, когда кабели проложены в металлорукаве. Устройство одновременно выполняет роль входной муфты для металлорукава и кабельного ввода — это исключает необходимость в дополнительных переходниках.

Области применения: промышленные автоматизированные линии, пищевая и фармацевтическая промышленность, химические производства, судостроение, наружные установки, зоны с частой мойкой и повышенной влажностью.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: нержавеющая сталь AISI 304 (V2A) — устойчива к коррозии, кислотам, щелочам и солевому туману
• Диаметр кабеля: 8–16 мм — подходит для кабелей с аналогичными наружными размерами
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду под давлением
• Температура эксплуатации: от –40 °C до +100 °C; кратковременно выдерживает до +120 °C
• Длина резьбы: 8 мм — позволяет плотно закрепить в стенке корпуса толщиной до 6–7 мм
• Тип уплотнения: уплотнительное кольцо из неопрена — эластичный, устойчивый к маслам, бензину, дизтопливу и озону
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94V2 — предотвращает повреждение жил кабеля при затяжке
• Размер ключа: 35 мм — удобен для монтажа стандартным гаечным ключом
• Исполнение: прямолинейное — кабель вводится прямо, без изгиба
• Разъемность: да — можно демонтировать и переустанавливать без замены уплотнений
• EMC-исполнение: да — обеспечивает экранирование от радиопомех, соответствует требованиям электромагнитной совместимости
• Цвет: никель — антикоррозийное покрытие, эстетичный внешний вид

Совместимость и монтаж

Ввод кабельный для металлорукава из нержавеющей стали ВК-М20(8-16 мм)-МР20 (INOX) монтируется в подготовленное отверстие диаметром 20 мм. Он совместим со стандартными металлорукавами внутренним диаметром до 16 мм. Резьба — метрическая по EN 60423, что гарантирует взаимозаменяемость с другими компонентами этого стандарта.

Для сверления отверстий рекомендуются гидравлические системы:

• ПГПО-60, ПГПО-60А, ПГПО-115
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО, наборы перфоформ НМПО-PG и НМПО-MG

Перед установкой проверьте, чтобы толщина стенки корпуса не превышала 7 мм — иначе резьба не зацепится полностью. Затягивайте накидную гайку ключом на 35 мм равномерно, не допуская перекоса. Уплотнительное кольцо не требует смазки.

Безопасность и стандарты

• Стандарт: EN 60423 — международный стандарт для кабельных вводов с резьбой
• Степень защиты: IP68 — подтверждает работу в условиях постоянного контакта с водой
• Материалы: неопрен и нейлон 6.6 соответствуют UL94V2 — самозатухающие, безопасны при возгорании
• EMC-исполнение: обеспечивает снижение уровня ЭМИ, соответствие нормам для промышленной электроники

Преимущества

• Одноустройство заменяет два элемента — кабельный ввод и муфту для металлорукава, экономя место и время монтажа
• Нержавеющая сталь AISI 304 — не ржавеет даже в морской среде и при регулярной мойке
• Неопреновое уплотнение сохраняет эластичность при температуре ниже нуля и не трескается
• Разъемная конструкция — позволяет менять кабель или ремонтировать участок без замены всего ввода
• EMC-защита — снижает помехи в чувствительном оборудовании, например, в системах управления и датчиков

Ограничения применения

• Не предназначено для кабелей с наружным диаметром менее 8 мм или более 16 мм — возможен риск протечки или недостаточного уплотнения
• Не следует использовать в средах с постоянным воздействием открытого пламени или температурой выше 120 °C
• Нейлоновая прижимная вставка не рассчитана на механические удары — не применяйте в вибрационных зонах без дополнительной фиксации
• Запрещается применять с пластиковыми или гофрированными рукавами, несовместимыми с металлическими фланцами

Примеры использования

• Подключение кабелей питания и сигнализации к панелям управления на конвейерах в пищевой промышленности
• Ввод кабелей в водонепроницаемые распределительные щиты на рыбоперерабатывающих заводах
• Фиксация кабелей в цехах с частой мойкой паром — например, в фармацевтике или химпроизводстве
• Монтаж в наружных устройствах: освещение, камеры видеонаблюдения, датчики в условиях повышенной влажности

Практические советы

• Выбирайте этот ввод, если ваш металлорукав имеет наружный диаметр до 16 мм — он идеально сочетается с типовыми размерами
• Проверяйте внутренний диаметр кабеля перед монтажом: если он меньше 8 мм, используйте уплотнительную вставку или переходник
• При многократной сборке/разборке контролируйте состояние уплотнительного кольца — при потере эластичности замените его
• Для работы в агрессивных средах (например, с хлором или кислотами) дополнительно проверяйте совместимость материалов с конкретными веществами
• Не затягивайте слишком сильно — перегрузка может деформировать нейлоновую вставку и повредить жилы кабеля
