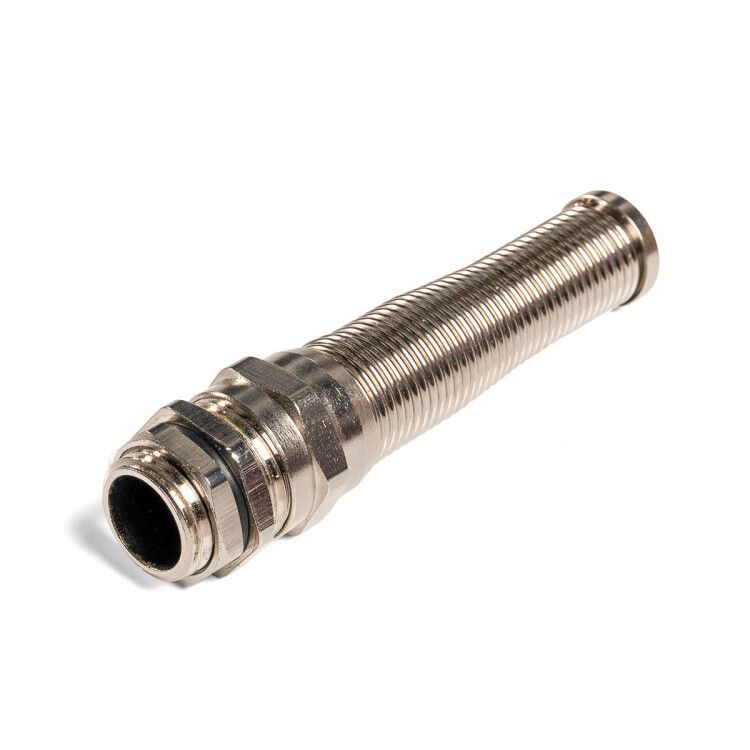

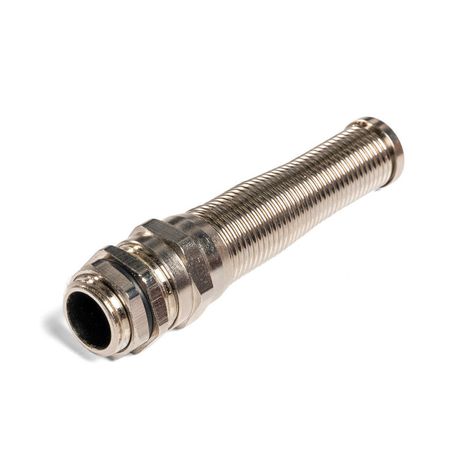

Ввод кабельный латунный MGM-R 12 (3-6.5 мм) | 88627 Fortisflex КВТ

Ввод кабельный латунный MGM-R 12 (3-6.5 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей в электрооборудование. Латунный корпус с никелированным покрытием, уплотнение из неопрена и наличие разгрузки натяжения делают этот ввод устойчивым к механическим нагрузкам и агрессивной среде.

Назначение и область применения

Ввод кабельный латунный MGM-R 12 (3-6.5 мм) используется для герметичного прохода кабелей через стенки электрощитов, распределительных устройств, станков и другого промышленного оборудования. Подходит для условий с высокой влажностью, пылью, химическими веществами и вибрациями. Применяется в машиностроении, энергетике, пищевой и химической промышленности.

Технические характеристики

• Материал корпуса: никелированная латунь
• Номинальный размер резьбы: M12 (метрическая, по EN 60423)
• Диапазон диаметров кабеля: 3 – 6,5 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный режим: от -40 °C до +100 °C (кратковременно выдерживает +120 °C)
• Уплотнение: два кольца из неопрена + прижимная вставка из нейлона 6.6 (UL94 V2)
• Тип конструкции: прямолинейный, разъемный сальник
• Наличие контргайки: да
• Размер ключа для монтажа: 14 мм
• Наличие разгрузки натяжения: да — предотвращает деформацию кабеля
• Защита от перегиба: да — благодаря гибкой спиральной муфте
• Покрытие: никелированное, без галогенов
• Цвет: серебристый (никель)
• Ударопрочность: да

Совместимость и монтаж

Ввод кабельный латунный MGM-R 12 (3-6.5 мм) устанавливается в подготовленное отверстие диаметром 12 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG. Монтаж выполняется с помощью ключа на 14 мм: сначала закручивается основная гайка, затем фиксируется контргайка. Уплотнительные кольца и вставка легко адаптируются под диаметр кабеля — не требуют замены при смене провода в рамках допустимого диапазона.

Безопасность и стандарты

• Соответствует стандарту EN 60423 для метрической резьбы
• Материалы соответствуют требованиям UL94 V2 (самозагасание пламени)
• Не содержит галогенов — безопасен при возгорании
• Выдерживает температуру до +120 °C кратковременно — подходит для аварийных режимов

Преимущества

• Высокая степень защиты IP68 — идеален для влажных, запылённых и моющих зон
• Никелированное покрытие защищает от коррозии и повышает эстетику
• Гибкая спиральная муфта снижает риск повреждения жил кабеля при изгибах и вибрациях
• Разгрузка натяжения продлевает срок службы кабеля и соединений
• Уплотнители из неопрена и нейлона устойчивы к маслам, бензину, дизтопливу и большинству химических реагентов
• Разборная конструкция позволяет менять кабель без демонтажа всего ввода

Ограничения применения

• Не предназначено для кабелей с диаметром менее 3 мм или более 6,5 мм — возможна потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного — не является напорным элементом
• При температурах выше +100 °C длительное время снижается долговечность уплотнителей
• Не совместим с кабелями с металлической оплеткой или броней — требуется дополнительная фиксация

Примеры использования

• Ввод кабелей питания и управления в промышленные станки с ЧПУ
• Подключение датчиков и исполнительных механизмов на конвейерах в пищевых цехах
• Герметизация кабелей в системах автоматизации на нефтеперерабатывающих заводах
• Электрооборудование в холодильных камерах и на открытых площадках
• Системы освещения и контроля в туннелях и подземных сооружениях

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен попадать в диапазон 3–6,5 мм. Слишком тонкий кабель не будет плотно прижат — возможна протечка.
• При использовании в вибрационных системах обязательно используйте функцию разгрузки натяжения — она снижает риск обрыва жил.
• Для удобства сборки смажьте резьбу немного силиконовой смазкой — это облегчит затяжку и предотвратит «прикипание».
• Не перетягивайте контргайку — достаточно усилия, чтобы исключить люфт. Перегрузка может деформировать уплотнения.
• Заменяйте уплотнительные кольца при каждом обслуживании, особенно после работы в агрессивных средах.
• При необходимости замены кабеля — просто открутите контргайку, выньте старый кабель, введите новый и снова затяните.
