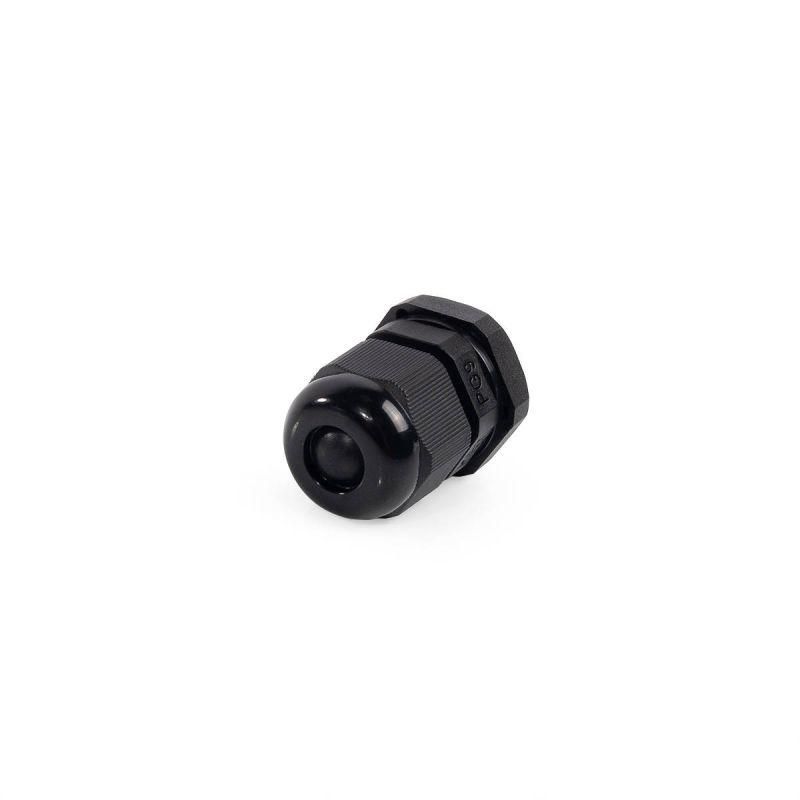

Ввод кабельный пластиковый PG 9 (4-8 мм) черн. (уп.100шт) Fortisflex 88640 КВТ

Ввод кабельный пластиковый PG 9 (4–8 мм) от Fortisflex и КВТ (артикул 88640) предназначен для надёжного и герметичного вывода кабелей через стенки электрических шкафов и корпусов оборудования. Компактная конструкция с резьбой PG 9 и степенью защиты IP65 обеспечивает безопасную работу в условиях повышенной запылённости и влаги.

Назначение и область применения

Ввод кабельный пластиковый PG 9 (4–8 мм) используется для прохода силовых и сигнальных кабелей через стенки распределительных щитов, пультов управления, промышленного оборудования. Подходит для установки в условиях производства, на объектах энергетики, транспорта и автоматизации. Применяется там, где требуется защита от пыли, брызг воды и механических воздействий.

Технические характеристики

• Диапазон диаметров кабеля: 4–8 мм
• Номинальная резьба: PG 9 (по DIN 40430)
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов
• Материал уплотнения: неопрен
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды)
• Температурный режим: –40 °C до +100 °C (кратковременно выдерживает +120 °C)
• Контргайка: есть, с засечками против саморазвинчивания
• Размер ключа: 22 мм (маркирован на гайке)
• Форма: прямолинейный
• Цвет: чёрный

Совместимость и монтаж

Ввод кабельный пластиковый PG 9 (4–8 мм) монтируется в подготовленное отверстие диаметром 10,5 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц НМПО-PG. Установка выполняется путём вставки ввода в отверстие и затяжки контргайки ключом на 22 мм. Уплотнительное кольцо плотно обжимает кабель, исключая люфт. Герметизация достигается за счёт комбинированного действия уплотнителя и прижимной гайки.

Безопасность и стандарты

Корпус выполнен из материала, соответствующего классу горючести UL94V2 — материал самозатухающий, не распространяет пламя. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Соответствует требованиям DIN 40430 для резьбы PG. Степень защиты IP65 гарантирует безопасную эксплуатацию в средах с высокой влажностью и пылевой нагрузкой.

Преимущества

• Контргайка со стопорными засечками предотвращает самоотвинчивание при вибрации
• Неопреновое уплотнение сохраняет эластичность при экстремальных температурах
• Защитная мембрана дополнительно задерживает пыль даже при частичном износе уплотнения
• Маркировка размера ключа на гайке ускоряет монтаж и снижает вероятность ошибки
• Устойчивость к синтетическим маслам, топливу и химически активным средам
• Высокая термостойкость позволяет использовать в нагреваемых зонах оборудования

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP65 не заменяет IP67/IP68
• Максимальный диаметр кабеля — 8 мм; использование более толстых кабелей нарушает герметичность
• Не рекомендуется применять в условиях постоянного давления жидкости выше атмосферного
• При температурах выше +100 °C срок службы уплотнителя сокращается
• Требуется точное соблюдение диаметра отверстия — отклонение более ±0,5 мм снижает надёжность фиксации

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах и ЧПУ-станках
• Подключение датчиков и исполнительных механизмов в системах автоконтроля на конвейерах
• Проход кабелей в распределительных щитах на открытых площадках (электроустановки на улице)
• Обвязка насосов, компрессоров и гидравлических агрегатов, подвергающихся воздействию масла

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен находиться в диапазоне 4–8 мм. Кабели меньше 4 мм требуют дополнительного уплотнения (например, термоусадки)
• Затягивайте контргайку равномерно, без перекоса — иначе повредится уплотнитель
• При работе с жёсткими кабелями используйте смазку на основе силикона для облегчения протяжки
• Для массовой установки применяйте гидравлический пресс с подходящей матрицей — это исключит деформацию корпуса
• Проверяйте наличие маркировки “22” на гайке перед выбором ключа — это экономит время на сборке
• Храните вводы в сухом месте, избегая длительного воздействия УФ-излучения — хотя материал устойчив, долгое пребывание на солнце снижает прочность
