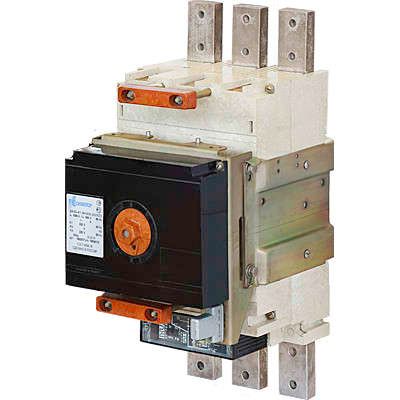

Выключатель автоматический 3п 1000А ВА55-41-334730 690В НР=220В AC ПЭ230AC передн. подкл.: Al шина Контактор 1002549 Legrand

Автоматический выключатель ВА55-41-334730-00УХЛ3 от компании КОНТАКТОР (группа Legrand) предназначен для защиты и коммутации трёхфазных электрических цепей с током до 1000 А. Устройство рассчитано на работу в сетях с напряжением до 690 В переменного тока, с номинальным рабочим напряжением 220 В AC, и оснащено передним подключением через алюминиевую шину - что упрощает монтаж в силовых щитах.

Назначение и область применения

Автоматический выключатель ВА55-41-334730-00УХЛ3 используется для безопасного включения, отключения и защиты электрооборудования от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения: на станках, конвейерах, в распределительных щитах, на участках с высокими токами нагрузки. Подходит для установки в помещениях с умеренным климатом (климатическое исполнение УХЛ3).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Максимальное напряжение: 690 В AC
• Номинальное рабочее напряжение: 220 В AC
• Тип подключения: переднее, через алюминиевую шину
• Климатическое исполнение: УХЛ3 (для работы при температуре от −40 C до +40 C, повышенной влажности и наличия конденсата)
• Серия: ВА50-41
• Производитель: КОНТАКТОР (группа Legrand)

Совместимость и монтаж

Выключатель ВА55-41-334730-00УХЛ3 имеет переднюю систему подключения - это значит, что шины и кабели подводятся спереди устройства, а не снизу или сверху. Такой подход удобен при сборке щитов с плотной компоновкой. Для подключения требуется алюминиевая шина соответствующего сечения; рекомендуется использовать шины с площадью поперечного сечения не менее 185 мм2 для надёжного контакта при токе 1000 А. Установка выполняется на DIN-рейку стандарта EN 60715. Обязательно соблюдайте момент затяжки болтов согласно руководству производителя - переусилие повредит контактную группу, недостаточная затяжка вызовет нагрев.

Безопасность и стандарты

Автоматический выключатель ВА55-41-334730-00УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает класс защиты IP20 - устройство защищено от доступа пальцев и предметов более 12 мм, но не предназначено для работы во влажных или запылённых средах без дополнительной защиты корпуса. Расцепление происходит за счёт совмещённого теплового и магнитного механизмов: тепловой реагирует на длительные перегрузки, магнитный - на внезапные скачки тока (короткое замыкание).

Преимущества

• Переднее подключение позволяет легко обслуживать и менять устройство без демонтажа всей системы шин.
• Высокий номинальный ток (1000 А) делает его пригодным для крупных промышленных объектов.
• Климатическое исполнение УХЛ3 гарантирует стабильную работу в условиях холодных помещений и колебаний влажности.
• Серия ВА50-41 проверена временем - надёжная конструкция с долгим сроком службы.

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 690 В - превышение может привести к пробою изоляции.
• Запрещается применять в средах с взрывоопасными газами, паром или пылью - отсутствует взрывозащита.
• Не работает в качестве разъединителя без нагрузки - для изоляции цепи необходимо дополнительно устанавливать рубильник или разъединитель.
• Подключение медных кабелей возможно, но требует переходных наконечников - прямое соединение меди с алюминиевой шиной вызывает окисление и перегрев.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью до 600–700 кВт.
• Коммутация и защита частотных преобразователей в системах управления конвейерами.
• Распределительный щит на заводе с использованием алюминиевых шин вместо кабельных выводов.

Практические советы

• Перед установкой проверьте соответствие сечения алюминиевой шины и номинала выключателя - для 1000 А используйте шину минимум 185 мм2.
• При монтаже на DIN-рейку убедитесь, что зазор между соседними устройствами достаточен для теплоотвода - особенно при работе на пределе номинала.
• Не допускайте попадания пыли и влаги внутрь механизма - даже при УХЛ3 исполнении открытые контакты чувствительны к загрязнению.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - признаки подгорания или оплавления требуют немедленной замены.
• При замене старого автомата - сохраните оригинальный момент затяжки болтов, указанный в документации КОНТАКТОР (группа Legrand).
