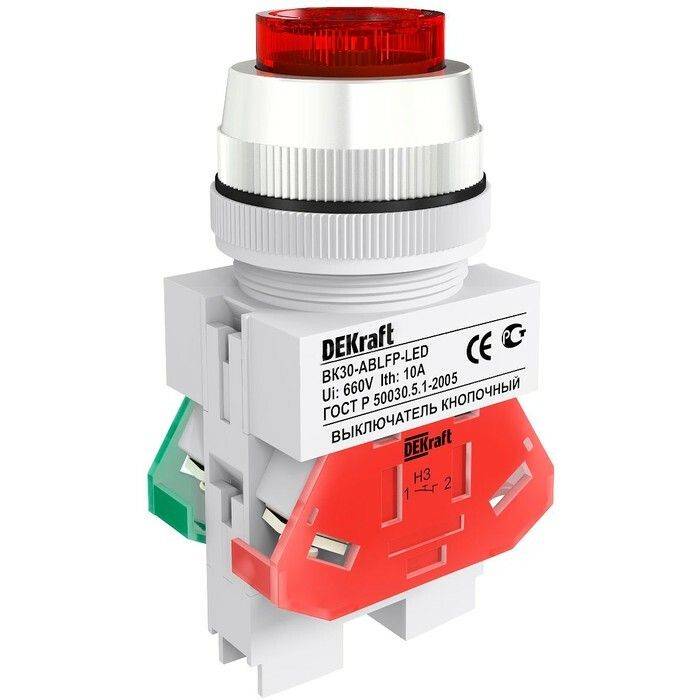

Выключатель кнопочный ABLF ВК-30 d30мм 220В красн. DEKraft 25044DEK APC

Выключатель кнопочный ABLF диаметр 30 мм красный 220В от DEKraft - это надёжный элемент управления с механическим самовозвратом, предназначенный для включения и выключения цепей в промышленном оборудовании. Артикул 25044dek соответствует серии ВК-30 и подходит для монтажа на панели с защитой IP54.

Назначение и область применения

Выключатель кнопочный ABLF диаметр 30 мм красный 220В используется для ручного управления электрическими цепями: запуск, остановка, аварийная остановка оборудования. Подходит для установки на панелях, дверях и корпусах машин, станков, конвейеров, систем автоматизации. Красный цвет кнопки сигнализирует о функции экстренной остановки или опасной операции. Устройство работает в сетях переменного тока 50–60 Гц, напряжением до 220 В, что делает его универсальным для большинства промышленных применений в России и странах СНГ.

Технические характеристики

• Диаметр отверстия для монтажа: 30 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип подключения: винтовые зажимы (до 2,5 мм2)
• Механизм: с самовозвратом (при отпускании кнопки возвращается в исходное положение)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Цвет кнопки: красный
• Форма кнопки: плоская
• Тип толкателя: цилиндрический, утопленный (не выступает за поверхность панели)
• Переднее кольцо: хромированное, декоративное и фиксирующее устройство
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативное соответствие: IEC 60947-5-1
• Индикация: отсутствует - лампа не предусмотрена

Совместимость и монтаж

Выключатель кнопочный ABLF диаметр 30 мм красный 220В монтируется через круглое отверстие диаметром 30 мм в металлической или пластиковой панели. Для фиксации используется хромированное переднее кольцо - затягивается гайкой сзади. Подключение осуществляется через винтовые клеммы, рассчитанные на провода сечением до 2,5 мм2. Устройство совместимо с любыми контактными модулями, работающими на 220 В AC и током до 10 А. Не требует специальных инструментов - достаточно отвёртки и сверла нужного диаметра.

Безопасность и стандарты

Выключатель кнопочный ABLF диаметр 30 мм красный 220В соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к управлению и коммутационным аппаратам. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и брызг воды - подходит для цехов, лабораторий, участков с периодической мойкой. Климатическое исполнение УХЛ4 позволяет использовать устройство в неотапливаемых помещениях с колебаниями температуры, характерных для условий средней полосы России.

Преимущества

• Утопленный цилиндрический толкатель снижает риск случайного срабатывания
• Хромированное кольцо повышает долговечность и эстетичность монтажа
• Наличие пары контактов (НО+НЗ) даёт возможность реализовать сложные схемы управления
• Простая замена - не требуется демонтаж всей панели
• Подтверждённая надёжность серийного производства DEKraft

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или высоких давлений - IP54 недостаточно для улицы или влажных цехов с прямым орошением
• Не имеет световой индикации - нельзя использовать там, где необходимо визуальное указание состояния
• Напряжение выше 220 В не рекомендовано - хотя серия ВК-30 теоретически рассчитана на 660 В, данный конкретный артикул (25044dek) оптимизирован для 220 В
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Температура ниже −25C может вызвать потерю эластичности материалов - избегать холодных складов без отопления

Примеры использования

• Экстренная остановка на станках ЧПУ
• Пуск/остановка конвейера на пищевом производстве
• Аварийный выключатель в шкафу управления насосной станцией
• Кнопка сброса в системах автоматического контроля
• Управление освещением в цехах с жесткими требованиями к безопасности

Практические советы

• При сверлении отверстия используй сверло точно 30 мм - меньшее отверстие не позволит установить выключатель, большее - нарушит герметичность и прочность крепления
• Проверьте сечение проводов перед подключением - не более 2,5 мм2, чтобы не повредить винтовые клеммы
• При использовании в вибрационных средах (например, на вибростолах) дополнительно закрепите провода хомутиками, чтобы предотвратить обрыв
• Для длительной службы избегайте воздействия масел, растворителей и агрессивных чистящих средств на хромированное кольцо
• Если требуется индикация - выбирайте другую модель с лампой, так как этот артикул (25044dek) не предусматривает её
