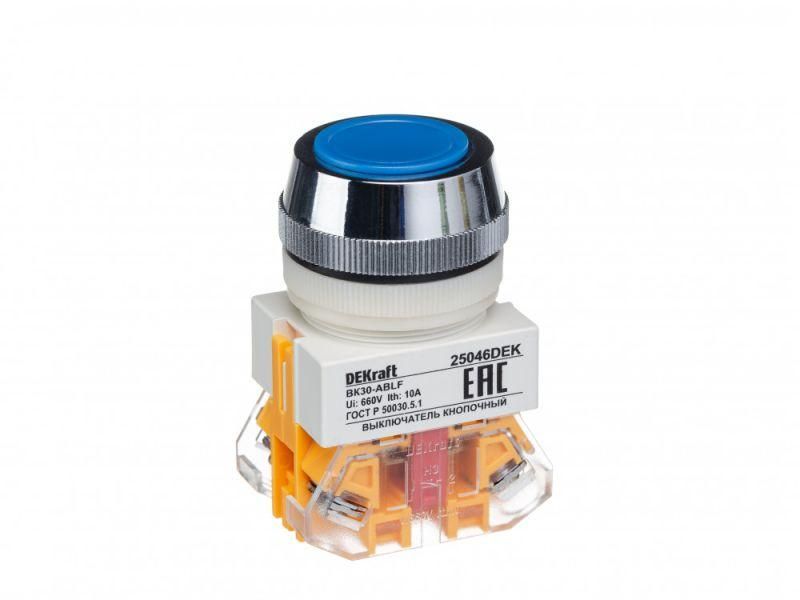

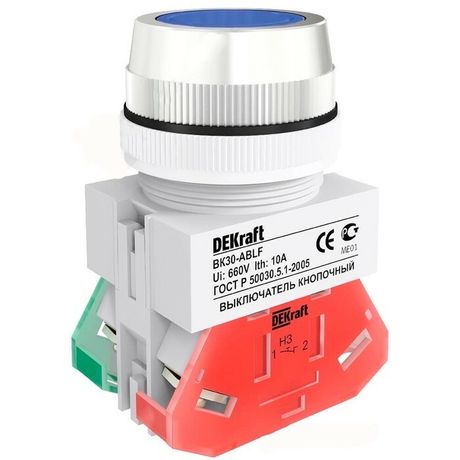

Выключатель кнопочный ABLF ВК-30 d30мм 220В син. DEKraft 25046DEK APC

Кнопка ABLF 30 мм синяя 220В ВК-30 от DEKraft - это компактный кнопочный выключатель с самовозвратом, предназначенная для управления электрическими цепями в промышленном оборудовании. Устройство имеет синий толкатель, хромированное кольцо, индикацию и степень защиты IP54, что делает его надёжным решением для условий с пылью и влагой. Артикул 25046dek соответствует серии ВК-30, которая широко применяется в автоматизации.

Назначение и область применения

Кнопка ABLF 30 мм синяя 220В ВК-30 используется для временного замыкания или размыкания электрических цепей. Благодаря механизму с самовозвратом, она возвращается в исходное положение после отпускания - идеально для старта, остановки или сброса оборудования. Подходит для установки на панелях и дверях станков, конвейеров, насосных систем и других промышленных устройств. Работает в сетях переменного тока 50/60 Гц с напряжением до 220 В.

Технические характеристики

• Диаметр отверстия: 30 мм - требует подготовки отверстия именно такого размера для монтажа
• Напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А - допустимая нагрузка для контактной группы
• Тип механизма: с самовозвратом (не фиксируется в нажатом состоянии)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение: винтовые зажимы - удобны для быстрого монтажа проводов
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Тип толкателя: цилиндрический, утопленный - снижает риск случайного нажатия
• Цвет: синий толкатель, хромированное переднее кольцо - обеспечивает контрастную визуальную индикацию
• Индикация: есть - световой элемент встроен, хотя тип лампы не указан (возможно, внешний источник)
• Монтаж: на лицевую панель - крепится через фланец с помощью гайки
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Нормативный документ: IEC 60947-5-1 - соответствие международному стандарту на управление и контроль

Совместимость и монтаж

Кнопка ABLF 30 мм синяя 220В ВК-30 совместима с любыми панелями из металла, пластика или композита, имеющими круглое отверстие Ø30 мм. Для установки требуется предварительно просверлить отверстие, вставить кнопку и затянуть фиксирующую гайку с тыльной стороны. Кабели подключаются к винтовым клеммам - рекомендуется использовать жилы сечением до 2,5 мм2. Передние кольцо и толкатель обеспечивают герметичность и эргономичный доступ. Убедитесь, что место монтажа позволяет свободно нажимать толкатель без препятствий.

Безопасность и стандарты

Кнопка ВК-30 соответствует стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам в промышленной автоматике. Степень защиты IP54 гарантирует безопасную работу в условиях возможного попадания пыли и брызг воды. Климатическое исполнение УХЛ4 позволяет применять её в неотапливаемых помещениях с температурой от −25C до +40C. Номинальный ток 10 А соответствует классическим нагрузкам для управления двигателями, реле и маломощными потребителями.

Преимущества

• Компактный размер (Ø30 мм) - легко интегрируется в ограниченные пространства
• Самовозврат - исключает случайное сохранение команды, повышает безопасность оператора
• Чёткая визуальная индикация - синий цвет кнопки и хромированное кольцо позволяют быстро найти и распознать устройство
• Надёжное винтовое подключение - минимизирует риск ослабления контактов при вибрации
• Защита IP54 - устойчивость к пыли и влаге увеличивает срок службы в сложных условиях

Ограничения применения

• Не предназначена для постоянного удерживания в нажатом состоянии - механизм не имеет фиксации
• Напряжение 220 В - нельзя использовать в цепях выше 220 В AC без согласования с проектом
• Отсутствует внутренняя лампа - индикация реализуется внешним источником, необходимо предусмотреть питание сигнального элемента отдельно
• Не подходит для взрывоопасных сред - отсутствует сертификация Ex
• Климатическое исполнение УХЛ4 не предусматривает работы при температурах ниже −25C или в условиях постоянного воздействия осадков

Примеры использования

• Стартовая кнопка на пульте управления станком ЧПУ
• Аварийная остановка на конвейере
• Сброс системы в автоматических линиях
• Управление насосом в помещении с высокой влажностью (например, канализационная насосная станция)
• Панель управления в цехе с пылевой средой - благодаря IP54 не требует дополнительного кожуха

Практические советы

• При монтаже проверьте глубину отверстия - толкатель утопленный, поэтому не должно быть зазора между поверхностью панели и основанием кнопки
• Для долговечности используйте провода с медными жилами и качественную изоляцию - вибрация может вызвать окисление контактов
• Если нужна индикация, подключите внешнюю лампу или светодиод к параллельной цепи питания - встроенной лампы в этой модели нет
• При использовании в многокнопочных панелях соблюдайте цветовую стандартизацию: синий - обычно означает “пуск” или “работа”, красный - “остановка”
• Регулярно проверяйте состояние винтовых клемм - особенно в условиях вибрации, чтобы избежать нагрева и потери контакта
