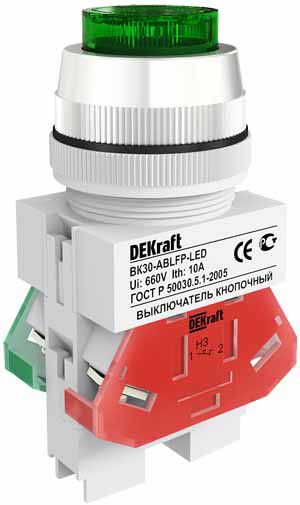

Выключатель кнопочный ВK-30 ABLFP диам. 30мм зеленый LED 220В - 25047DEK APC

Выключатель кнопочный ABLFP диаметр 30мм зеленый LED 220В от DEKraft - компактное устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для монтажа на панелях оборудования, где важна надежная работа и четкая видимость сигнала. Артикул 25047dek относится к серии ВК-30 и соответствует требованиям IEC 60947-5-1.

Назначение и область применения

Выключатель кнопочный ABLFP диаметр 30мм зеленый LED 220В предназначен для ручного включения и отключения электрических цепей постоянной или переменной нагрузки. Индикация светодиодом позволяет оператору сразу определить состояние устройства - включен или выключен. Устройство применяется в системах автоматизации, на станках, конвейерах, пультах управления, щитах распределения и других стационарных установках. Подходит для работы в условиях повышенной запыленности и влаги благодаря защите IP54.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, работает при 220 В
• Тип толкателя: цилиндр выступающий - обеспечивает удобное нажатие даже в перчатках
• Механизм: без фиксации - возвращается в исходное положение после отпускания
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подключение: винтовые зажимы - надежное и проверенное соединение
• Цвет кнопки: зеленый - стандартный цвет для команд «пуск» или «работает»
• Цвет переднего кольца: хром - контрастный, повышает заметность
• Габариты: 30×30×30 мм - компактный формат для плотной компоновки
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Нормативный документ: IEC 60947-5-1 - соответствие международным стандартам на управление и контроль

Совместимость и монтаж

Выключатель кнопочный ABLFP диаметр 30мм зеленый LED 220В монтируется через отверстие 30 мм в лицевой панели или двери шкафа. Переднее хромированное кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь корпуса. Для установки требуется только отвертка - провода подсоединяются к винтовым клеммам. Кабель с жилами до 2,5 мм2 совместим с зажимами. Установка допускается как на вертикальных, так и на горизонтальных поверхностях. Обязательно соблюдайте посадочный диаметр 30 мм - меньшее отверстие не позволит смонтировать устройство.

Безопасность и стандарты

Выключатель кнопочный ABLFP диаметр 30мм зеленый LED 220В сертифицирован по стандарту IEC 60947-5-1, что гарантирует безопасную коммутацию токов до 10 А и устойчивость к механическим воздействиям. Защита IP54 снижает риск короткого замыкания из-за пыли и влаги. Конструкция не содержит открытых токоведущих частей при установленном состоянии. Работа при 220 В AC соответствует бытовым и промышленным сетям в странах СНГ.

Преимущества

• Яркий зеленый LED - легко различим даже при ярком освещении
• Высокий толкатель - удобен для нажатия рукой или через перчатки
• Хромированное кольцо - эстетичный внешний вид и улучшенная видимость
• Компактный размер - экономит место на панели
• Надежное винтовое подключение - минимум рисков плохого контакта
• Работает при 220 В - не требует дополнительных преобразователей

Ограничения применения

• Не предназначен для частого включения-выключения более 1000 раз в час - высокая частота снизит срок службы контактов
• Не рекомендован для установки в средах с постоянным прямым потоком воды - IP54 не обеспечивает герметичность при струйном орошении
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Климатическое исполнение УХЛ4 исключает использование на открытом воздухе при температурах ниже -25 C
• Нет фиксации - не подходит для функций «удерживать включено» (например, аварийный режим)

Примеры использования

• Пуск станка на производстве - зеленая кнопка активирует двигатель
• Индикация готовности системы - LED светится, когда оборудование в рабочем режиме
• Щит управления насосной станцией - кнопка вкл./выкл. с визуальным подтверждением
• Пульт конвейера - компактный элемент управления в ограниченном пространстве
• Автоматические линии упаковки - сочетание индикации и коммутации в одном корпусе

Практические советы

• При монтаже используйте резиновые прокладки вокруг отверстия - они дополнительно усиливают защиту IP54
• Проверьте сечение кабеля перед подключением - не превышайте 2,5 мм2, чтобы не повредить винтовые зажимы
• Не затягивайте винты слишком сильно - это может повредить пластик корпуса или контактные площадки
• Если нужна фиксация в нажатом состоянии - выберите другую модель с фиксацией, например, с красной кнопкой
• Для многоканальных панелей группируйте аналогичные по цвету кнопки - зеленые всегда для «пуск», красные - для «останов»
• При замене старого выключателя - сравнивайте габариты и тип подключения, особенно если используется панель с жестким креплением
