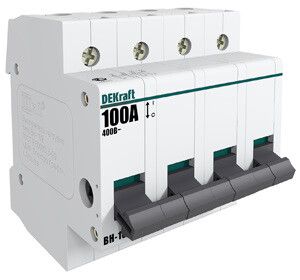

Выключатель нагрузки 4Р 32А ВН-102 | 17014DEK DEKraft APC

Выключатель-разъединитель 4-полюсный 32А ВН-102 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В в распределительных щитах. Этот рубильник с монтажом на DIN-рейку подходит для промышленных и коммерческих объектов, где требуется надежное механическое отключение нагрузки. Артикул 17014dek соответствует серийному решению DEKraft, проверенному в условиях эксплуатации по ГОСТ Р 50030.3-2012.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 32А ВН-102 используется для ручного отключения электрической цепи перед обслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых операций включения/выключения под нагрузкой — это функция автоматических выключателей. Применяется в качестве изолирующего устройства в распределительных щитах: на входе оборудования, в групповых линиях, на участках с высокими требованиями к видимому разрыву цепи. Подходит для станков, насосов, систем вентиляции, конвейеров и других устройств с трехфазной нагрузкой до 32 А.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может безопасно проводить;
• Номинальное напряжение: 400 В — рабочее напряжение переменного тока в трёхфазной сети 380–400 В;
• Количество полюсов: 4 — отключает все фазы и ноль одновременно;
• Тип изделия: рубильник — механический разъединитель с явным разрывом цепи;
• Способ монтажа: на DIN-рейку шириной 35 мм — совместим с большинством стандартных щитов;
• Количество модулей DIN: 4 — занимает 4 стандартных модуля (72 мм);
• Тип подключения: винтовые зажимы — позволяют закрепить кабель сечением до 55 мм²;
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с температурой от −25°C до +40°C и повышенной влажностью;
• Управляющий элемент: красный тумблер — визуально отличаемый, удобный для ручного переключения;
• Конструкция: предназначена для внутренней установки в распределительный шкаф — не для открытого монтажа;
• Нормативный документ: ГОСТ Р 50030.3-2012 — соответствие требованиям к аппаратам защиты и отключения.

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 32А ВН-102 легко устанавливается на стандартную DIN-рейку. Для монтажа достаточно зафиксировать его на рейке и подключить кабели через винтовые зажимы. Максимальное сечение кабеля — 55 мм², что позволяет использовать медные жилы до 35 мм² (для многожильных) и до 50 мм² (для одножильных). Перед подключением убедитесь, что кабель не имеет повреждений изоляции и правильно подготовлен — оголённые жилы должны быть чистыми, без оксидов. Клеммы затягиваются усилием рук — специальный инструмент не нужен, но переусердствовать нельзя, чтобы не повредить пластик. Установка возможна в любом положении — вертикально, горизонтально, даже перевёрнутым, так как механизм не зависит от гравитации.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 32А ВН-102 соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям нагрузки. Конструкция предусматривает мостиковые контакты, предотвращающие пробой дуги между полюсами — это снижает риск возгорания при отключении. Цвет тумблера — красный — соответствует правилам безопасности: он сигнализирует о том, что это устройство отключения, а не обычный переключатель. IP20 не обеспечивает защиту от внешних воздействий — поэтому устройство обязательно должно быть установлено внутри закрытого щита. Не используйте его вне помещений или в сырых средах без дополнительной защиты.

Преимущества

• Явный визуальный разрыв цепи — гарантирует безопасность при работах на оборудовании;
• Усиленная рукоятка — выдерживает более 10 000 циклов включения/отключения;
• Надёжные мостиковые контакты — исключают дуговое замыкание между полюсами;
• Простота монтажа — не требует дополнительных креплений или адаптеров;
• Совместимость с другими компонентами DEKraft — можно собирать щиты едиными решениями;
• Экономичное решение — ниже стоимости аналогов с автоматическим отключением.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой — для этого нужны автоматы или контакторы;
• Не работает в условиях пыли, влаги, химически активной среды — IP20 недостаточно;
• Не имеет защиты от перегрузки или короткого замыкания — необходимо применять вместе с автоматическими выключателями;
• Запрещено использовать в качестве основного средства защиты — только как изолирующее устройство;
• Не рекомендуется для установки в щитах с ограниченным пространством менее 4 модулей свободного места.

Примеры использования

• Входной выключатель-разъединитель в щите питания станка с трёхфазным двигателем;
• Изолирующее устройство перед частотным преобразователем для проведения техобслуживания;
• Отключающий рубильник в распределительном щите торгового центра для отключения группы освещения;
• Разъединитель в системе вентиляции для быстрого отключения при аварии;
• Функциональный элемент в щитах с несколькими потребителями, где необходима визуальная проверка отключения.

Практические советы

• Перед первым включением проверьте, что все кабели плотно затянуты — слабый контакт вызывает нагрев;
• Обязательно пометьте выключатель этикеткой: “Отключение для ремонта” — это требование ПТЭ;
• Не используйте этот выключатель вместо автомата — он не спасёт от перегрузки;
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг корпуса для теплоотвода;
• Если вам нужна защита от бросков тока — выбирайте пару: ВН-102 + автоматический выключатель DEKraft серии ABB S200 или аналог;
• Для работы в холодных условиях (ниже −15°C) убедитесь, что щит не продувается ветром — это может вызвать конденсацию.
