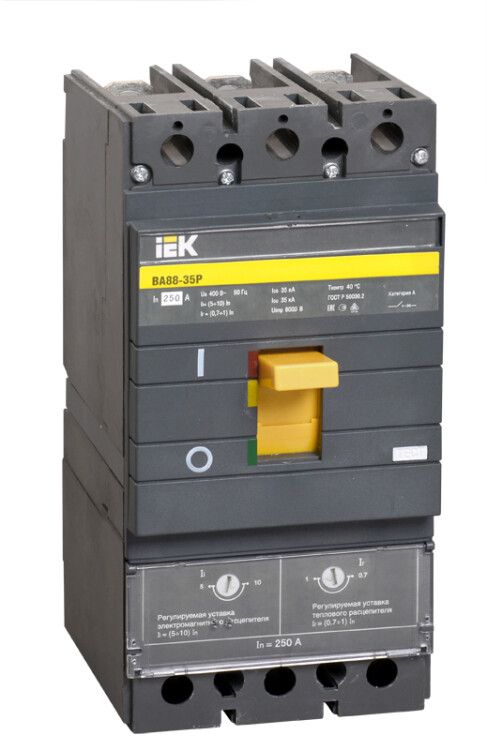

Выключатель автоматический ВА88-35Р 3Р 200А 35кА с механической регулировкой термо-магнитного расцепителя - SVAR30-3-0200 IEK

Автоматический выключатель ВА88-35Р - это трёхполюсное устройство номиналом 200 А и отключающей способностью 35 кА, предназначенное для защиты промышленных электросетей от перегрузок, коротких замыканий и просадок напряжения. Бренд IEK (ИЭК), артикул svar30-3-0200, обеспечивает надёжную работу в условиях жесткой эксплуатации благодаря компактной конструкции и встроенному моторному приводу.

Назначение и область применения

Автоматический выключатель ВА88-35Р используется для защиты трёхфазных электрических цепей в промышленных объектах. Он отключает питание при перегрузке, коротком замыкании или падении напряжения ниже допустимого уровня. Также поддерживает ручное и дистанционное включение/отключение через моторный привод. Подходит для установки в силовые щиты на заводах, на производственных линиях, в насосных станциях и других системах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 3
• Номинальный ток: 200 А
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 10–5In (от 1000 до 2000 А при Iн=200 А)
• Защита по минимальному напряжению: да - автомат отключается при падении напряжения ниже порогового значения
• Тип привода: электромагнитный с моторным приводом - позволяет управлять выключателем дистанционно
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Подключение: винтовые зажимы - требует качественного затягивания проводов
• Способ монтажа: на монтажную плату - не устанавливается на DIN-рейку
• Тип элемента управления: рычажковый - удобен для ручного управления
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-001 П18461115-2009

Совместимость и монтаж

Автоматический выключатель ВА88-35Р имеет втычное исполнение и монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для подключения используются винтовые зажимы: рекомендуется использовать медные многожильные или одножильные провода сечением, соответствующим току 200 А (обычно 50–70 мм2). Моторный привод подключается внешним кабелем - требуется наличие управляющего сигнала 220 В или 380 В. Наличие защиты от минимального напряжения требует подключения к сети с постоянным контролем напряжения. Отсутствие вспомогательных контактов - нельзя использовать для передачи сигналов состояния в системы АСУ ТП без дополнительных модулей.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Степень защиты IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - установка возможна только в закрытых щитах с классом защиты не ниже IP54. Комплексная защита (тепловая + магнитная + минимальное напряжение) повышает отказоустойчивость системы.

Преимущества

• Компактные габариты - на 10–20% меньше аналогов от других отечественных производителей, экономит место в щитах
• Встроенная защита от просадки напряжения - исключает самопроизвольный запуск оборудования после восстановления питания
• Моторный привод - позволяет удалённо управлять выключателем без необходимости открывать щит
• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ, типичными для промышленных объектов
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не устанавливается на DIN-рейку - требует изготовления специальной монтажной платы
• IP30 - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Отсутствие вспомогательных контактов - невозможно реализовать сигнализацию состояния (вкл/выкл) без внешних решений
• Фиксированная уставка теплового расцепителя - 200 А, нельзя настроить на другую величину
• Требуется профессиональный монтаж - из-за больших токов и сложности подключения не рекомендован для домашнего использования

Примеры использования

• Главный входной автомат в промышленном распределительном щите 380 В
• Защита крупного двигателя мощностью более 75 кВт
• Отключение линии питания конвейерной системы при аварийной остановке
• Щит управления технологической линией с дистанционным управлением через моторный привод

Практические советы

• Перед монтажом проверьте сечение кабелей - для 200 А используйте минимум 50 мм2 меди
• Обязательно затягивайте винтовые зажимы моментом, указанным в руководстве - плохой контакт вызывает нагрев
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для срабатывания
• Учитывайте климатическое исполнение УХЛ3.1 - при температуре ниже −40C или выше +40C требуется дополнительный обогрев или охлаждение щита
• Проверяйте целостность механической блокировки - при наличии нескольких выключателей в одном щите они должны работать согласованно
• Для систем с дистанционным управлением предусмотрите резервный ручной способ отключения - в случае выхода из строя привода
