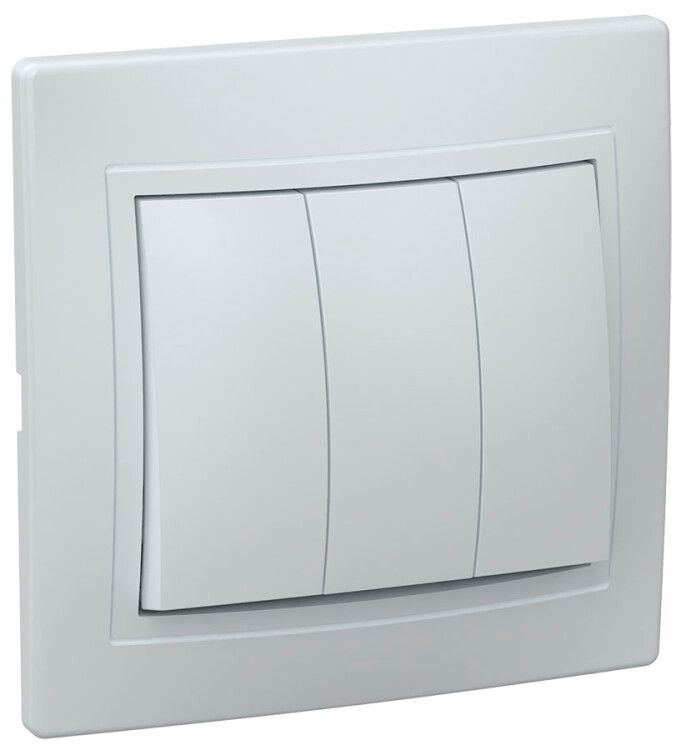

Выключатель 3-кл. СП Кварта 10А IP20 ВС10-3-0-ККм крем. IEK EVK30-K33-10-DM

Выключатель 3-клавишный 10А кремовый ВС10-3-0-ККм - надёжное устройство для управления трёмя группами освещения в жилых и общественных помещениях. Выполнен в классической рамочной серии KVARTA от GENERICA, совместим с типичной бытовой проводкой 220 В и рассчитан на долгий срок службы.

Назначение и область применения

Выключатель 3-клавишный 10А кремовый ВС10-3-0-ККм предназначен для коммутации трёх независимых световых цепей. Подходит для управления освещением в комнатах, коридорах, на лестницах, в офисах и производственных зонах. Каждая клавиша управляет одной группой ламп - например, потолочным светом, бра и ночником. Устройство не предназначено для управления мощными нагрузками, такими как нагреватели или двигатели.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В - для однофазной сети переменного тока
• Количество клавиш: 3 - каждая управляет отдельной цепью
• Количество полюсов: 1 - переключает фазу, ноль остаётся постоянным
• Способ подключения: винтовые клеммы - удобны для медных проводов сечением до 2,5 мм2
• Материал корпуса: термопласт - устойчив к механическим воздействиям и перегреву
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Цвет: кремовый (бежевый) - сочетается с большинством интерьеров
• Отделка: глянцевая - легко моется, но заметны царапины
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - работает при температуре от −10 C до +40 C
• Схема подключения: 3×1-полюс - три однополюсных выключателя в одном корпусе

Совместимость и монтаж

Выключатель 3-клавишный 10А кремовый ВС10-3-0-ККм предназначен для скрытой установки в подрозетники стандарта ГОСТ. Монтируется на два шурупа и распорные лапки - обеспечивает плотную фиксацию в стене. Для работы требуется подрозетник глубиной не менее 40 мм и внутренним диаметром около 68–70 мм. Подключение выполняется через винтовые клеммы: фаза на вход, фаза на выход к каждой группе светильников. Нулевой провод не проходит через выключатель - он соединяется напрямую в распределительной коробке.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1 - норматива для бытовых выключателей. Сертифицирован для использования в условиях сухих помещений. Отсутствие подсветки снижает риск ложного срабатывания при слабом свете. IP20 не обеспечивает защиту от влаги - запрещена установка в ванных, банях, на улице или в сырых подвалах.

Преимущества

• Одномодульная конструкция экономит место в подрозетнике
• Классическая форма и цвет легко вписываются в любой интерьер
• Надёжные винтовые клеммы обеспечивают прочный контакт даже при многократных подключениях
• Серия KVARTA имеет проверенную историю эксплуатации в России
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не подходит для влажных помещений из-за IP20
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не войдут в клеммы
• Не имеет подсветки - невозможно найти выключатель в темноте
• Не предназначен для управления нагрузками выше 2,2 кВт на одну клавишу
• Не совместим с системами “умный дом” без внешних реле

Примеры использования

• В спальне: одна клавиша - основной свет, вторая - бра у кровати, третья - ночник
• На кухне: включение света над столом, над мойкой и в рабочей зоне
• В офисе: управление светом в зоне рабочего стола, над дверью и в коридоре
• В частном доме: включение света в холле, на лестнице и в кладовой

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к клемме
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• Если используете алюминиевые провода - примените переходные наконечники, так как клеммы рассчитаны на медь
• При замене старого выключателя проверьте, что новый корпус поместится в имеющийся подрозетник
• Для влажных зон выбирайте модели с IP44 и подсветкой - этот выключатель 3-клавишный 10А кремовый ВС10-3-0-ККм для них не подходит
