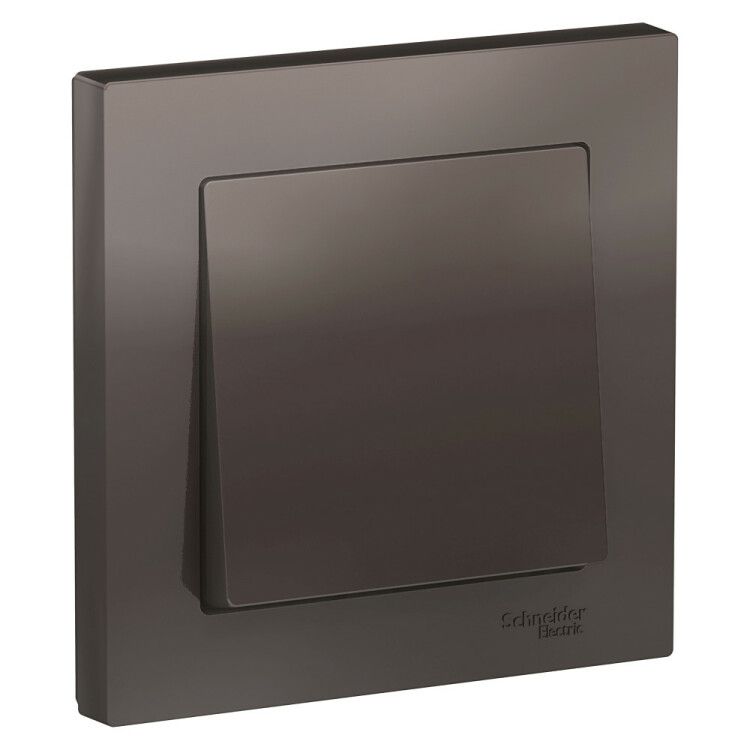

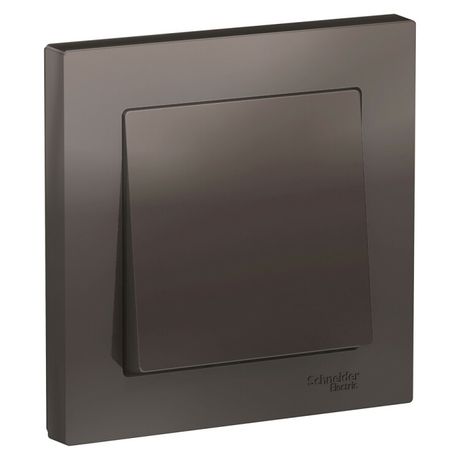

Выключатель одноклавишный ATLASDESIGN схема 1 10АХ в сборе мокко - ATN000612 APC

Выключатель одноклавишный 10А схема 1, в сборе, цвет мокко от Systeme Electric (артикул atn000612) - это надёжный коммутирующий элемент для бытовых и легкопромышленных сетей 220–250 В. Изделие поставляется в готовом виде с рамкой, что ускоряет установку и обеспечивает эстетичный вид. Серия AtlasDesign ориентирована на долговечную работу в условиях повышенной нагрузки.

Назначение и область применения

Выключатель одноклавишный 10А схема 1, в сборе, цвет мокко предназначен для управления освещением и другими электроприборами мощностью до 2,2 кВт в помещениях с нормальными условиями эксплуатации. Подходит для жилых домов, офисов, административных зданий и объектов с невысокой степенью запылённости. Применяется в системах внутренней проводки, где требуется простое и безопасное управление одной группой светильников или оборудования.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Схема подключения: 1-полюсная (размыкание одного провода - фазы)
• Степень защиты: IP20 (защита от контакта с пальцами, но не от воды и пыли)
• Способ подключения: винтовой зажим (зажимаются провода с зачисткой 6–8 мм)
• Способ монтажа: внутренний (устанавливается в стеновые монтажные коробки)
• Тип крепления: винтовое (фиксация через лапки в коробке)
• Габаритные размеры: 83×83×40 мм
• Цвет: коричневый (мокко), матовая отделка поверхности
• Материал корпуса: термопласт (ABS-пластик)
• Подсветка: отсутствует
• Состав: не содержит галогенов

Совместимость и монтаж

Выключатель одноклавишный 10А схема 1, в сборе, цвет мокко совместим со стандартными монтажными коробками глубиной не менее 40 мм и типоразмером 83×83 мм. Комплектуется рамкой того же цвета - её можно заменить на другую, если необходимо изменить дизайн, но рекомендуется использовать оригинальные элементы серии AtlasDesign для сохранения герметичности и точного совпадения посадочных мест. Монтаж выполняется после предварительного отключения питания. Провода зачищаются на 6–8 мм и затягиваются винтами зажимов с усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить контактную пластину.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Номинальный ток 10 А и класс защиты IP20 обеспечивают безопасную работу в сухих помещениях. Для помещений с высокой влажностью (ванна, бассейн, улица) применение не допускается.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию в коробке, исключая люфт и шум при работе
• Корпус из ударопрочного ABS-пластика устойчив к механическим воздействиям и длительному UV-воздействию
• Готовый комплект с рамкой экономит время на установке - не требует докупать отдельные элементы
• Матовая поверхность не оставляет следов от пальцев и легко моется
• Серия AtlasDesign прошла проверку на долговечность - рассчитана на более чем 10 000 циклов включения/выключения

Ограничения применения

• Не предназначена для внешнего монтажа - IP20 не защищает от влаги и пыли
• Не подходит для управления нагрузками выше 2,2 кВт (например, мощные обогреватели, насосы)
• Запрещено использование в помещениях с постоянной влажностью, паром или возможностью попадания воды
• Не имеет подсветки - неудобен для использования в темноте без дополнительного освещения
• Не совместим с автоматическими системами управления (умный дом) без дополнительных модулей

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжки на кухне
• Переключение света в коридоре или туалете
• Коммутация розеточной группы в офисном кабинете (при условии суммарной нагрузки ≤ 2,2 кВт)

Практические советы

• При монтаже используйте провода сечением 1,5–2,5 мм2 - оптимально для тока 10 А
• Проверьте глубину монтажной коробки перед установкой - минимальная должна быть 40 мм
• Не затягивайте винты слишком сильно - это может треснуть контактную планку
• Если планируете замену нескольких выключателей - выбирайте одинаковый цвет и серию (AtlasDesign) для единообразия
• Выключатель одноклавишный 10А схема 1, в сборе, цвет мокко от Systeme Electric хорошо сочетается с другими изделиями серии AtlasDesign - удобно при комплексной замене электрооборудования
