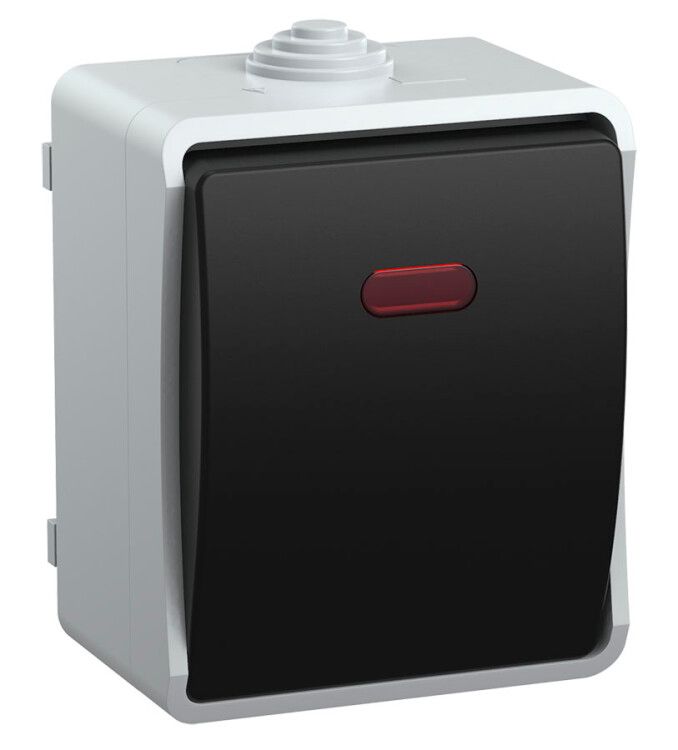

Выключатель проходной 1-кл. ОП Форс 10А IP54 ВС20-1-1-ФСр с индикацией сер. IEK EVS11-K03-10-54-DC

Выключатель проходной 1-клавишный с световым индикатором для открытой установки 10А IP54 ВС20-1-1-ФСр от бренда IEK (ИЭК) предназначен для коммутации освещения в двух точках, особенно там, где важна видимость состояния выключателя в темноте. Серия FORS обеспечивает надежную работу в сложных условиях - на складах, в цехах и других объектах с высокой запыленностью или влажностью.

Назначение и область применения

Выключатель проходной ВС20-1-1-ФСр используется в схемах управления освещением из двух мест - например, у входа и выхода из длинного коридора, на лестнице или в гараже. Световой индикатор показывает, что выключатель находится во включенном состоянии, даже когда свет погашен. Это удобно для ночного перемещения и предотвращает случайное отключение. Подходит для установки в промышленных помещениях, на складах, в производственных зонах, на улице под навесом - там, где требуется защита от пыли и брызг воды.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В (например, несколько LED-светильников или одна мощная люстра)
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для помещений с запылённостью) и от брызг воды со всех сторон
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами сечением до 2,5 мм2
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: серый - сочетается с большинством электроустановочных изделий серии FORS
• Климатическое исполнение: У3 - рассчитан на эксплуатацию в закрытых помещениях с умеренным климатом (температура от −10C до +40C)
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Отделка: глянцевая - легко моется, не задерживает пыль
• Соответствие стандарту: ГОСТ Р 51324.1 - соответствует требованиям безопасности для электроустановочных устройств

Совместимость и монтаж

Выключатель ВС20-1-1-ФСр предназначен для открытой установки - крепится прямо на стену с помощью винтов. Не требует штробления или установки в подрозетник. Совместим с другими элементами серии FORS: рамками, крышками, аналогичными выключателями. Для работы в схеме проходного управления нужен ещё один такой же выключатель. Подключается однополюсным способом: фаза вводится на общий контакт, два перекидных контакта соединяются между собой двужильным кабелем. Максимальное сечение жил - 2,5 мм2; более толстые провода не войдут в клемму. Комплектация включает корпус с рамкой и клавишей - всё готово к установке.

Безопасность и стандарты

Выключатель ВС20-1-1-ФСр соответствует ГОСТ Р 51324.1, который регламентирует безопасность электроустановочных изделий. Степень защиты IP54 снижает риск поражения током при попадании брызг воды или пыли внутрь устройства. Напряжение 250 В и ток 10 А обеспечивают безопасную работу с типичными бытовыми и промышленными нагрузками. Не рекомендуется использовать в помещениях с постоянным контактом с водой (бани, душевые) - IP54 не гарантирует герметичность при длительном воздействии жидкости.

Преимущества

• Световой индикатор повышает комфорт и безопасность - видно состояние выключателя в темноте
• Защита IP54 делает его пригодным для использования в сырых и пыльных помещениях
• Винтовое крепление и простой монтаж позволяют установить устройство без специальных инструментов
• Глянцевая поверхность легко очищается - важно для промышленных объектов
• Серия FORS имеет согласованную эргономику и цветовое решение - выглядит единым комплексом

Ограничения применения

• Не предназначена для влажных зон с постоянным контактом с водой - например, в банях, душевых, на улице под открытым небом
• Не подходит для подключения нагрузок выше 10 А (например, мощных нагревателей, насосов, оборудования с высоким пусковым током)
• Не работает в системах с напряжением выше 250 В - нельзя применять в трёхфазных сетях или промышленных цепях 380 В
• Требуется парный выключатель для реализации проходной схемы - один экземпляр недостаточно
• Климатическое исполнение У3 исключает использование на неотапливаемых уличных площадках зимой

Примеры использования

• Освещение в длинном коридоре - выключатель у входа и у выхода
• Лестница в многоэтажном здании - управление светом с первого и второго этажа
• Производственный участок - включение/выключение света у рабочего места и у выхода
• Гараж с двумя въездами - свет включается с любой стороны
• Складские помещения с ограниченным доступом - возможность включить свет с любого торца

Практические советы

• Перед монтажом отключите питание - даже при открытой установке работа с проводами опасна
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• Проверьте сечение провода перед подключением - не используйте кабели больше 2,5 мм2
• Для проходной схемы всегда используйте два одинаковых выключателя ВС20-1-1-ФСр
• При замене старого выключателя - проверьте соответствие типа (проходной, а не обычный)
• Если индикатор не горит после включения - проверьте целостность светодиода и правильность подключения фазы
