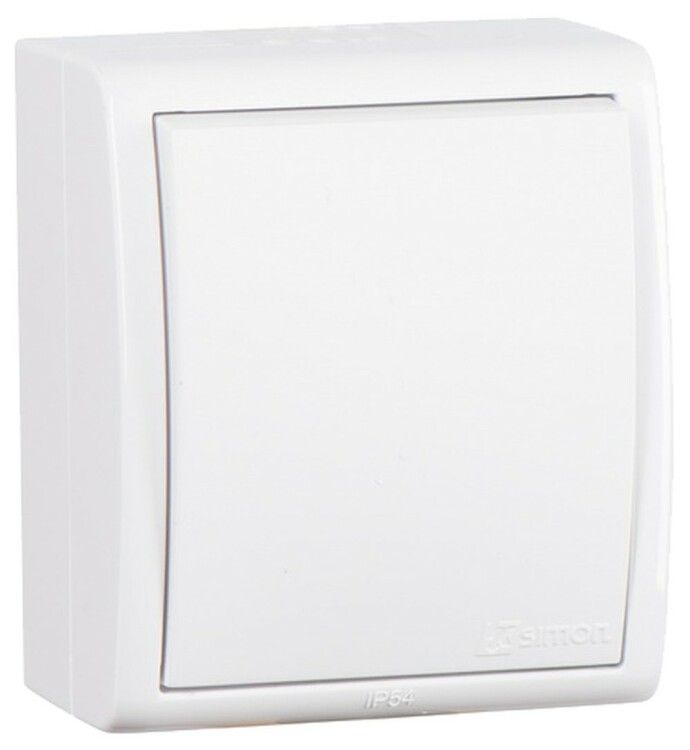

Выключатель одноклавишный, IP54 10А 250В, винтовой зажим, S15A, белый - 1594101-030 Simon

Выключатель одноклавишный Simon 1594101-030 - надёжный коммутационный аппарат для управления освещением в помещениях с повышенной влажностью или на улице. Благодаря защите IP54 и прочному пластиковому корпусу, он подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Выключатель одноклавишный Simon 1594101-030 предназначен для ручного включения и отключения электрической цепи с нагрузкой до 10 А. Он не рассчитан на отключение токов короткого замыкания и используется исключительно для обычного управления светом. Подходит для установки в жилых домах, офисах, производственных помещениях, на террасах, в подъездах и других местах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Номинальное напряжение: 250 В - работает в бытовых и промышленных сетях переменного тока 220–240 В;
• Номинальный ток: 10 А - допустимая нагрузка для ламп, групп освещения, маломощных приборов;
• Количество полюсов: 1 - управляет одной линией питания;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Способ подключения: винтовые зажимы - позволяет надёжно закрепить провода сечением до 1,5 мм2;
• Материал корпуса: пластик - не горючий, не содержит галогенов, безопасен при возгорании;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25 C до +40 C, подходит для неотапливаемых помещений и уличной установки;
• Способ монтажа: открытая установка - крепится прямо на стену без необходимости встраивания в нишу;
• Габариты и форма: соответствует стандартам серии S15A - совместим с другими элементами этой линейки.

Совместимость и монтаж

Выключатель одноклавишный Simon 1594101-030 устанавливается на поверхность стены с помощью винтового крепления. Для монтажа потребуется предварительно подготовить отверстия под крепёж и протянуть через него провода. Максимальное сечение провода - 1,5 мм2; более толстые провода использовать нельзя - это может повредить зажимы или вызвать перегрев. Клеммы доступны после снятия крышки, что удобно при первичной установке и последующем обслуживании. Выключатель совместим с другими изделиями серии S15A - можно собирать единые панели управления.

Безопасность и стандарты

Произведён согласно техническим условиям ТУ 3464-001-77313241-08. Отвечает требованиям безопасности для электроустановок до 1000 В. Конструкция обеспечивает изоляцию токоведущих частей даже при случайном прикосновении к клавише. Применяемый пластик не содержит галогенов - при нагреве не выделяет токсичных веществ. Не предназначен для использования в взрывоопасных средах или там, где возможна постоянная струйная подача воды.

Преимущества

• Высокая степень защиты IP54 делает его пригодным для влажных и запылённых помещений;
• Простая и проверенная конструкция с винтовыми зажимами снижает риск плохого контакта;
• Белый цвет легко сочетается с большинством интерьеров и отделочных материалов;
• Открытая установка экономит время и материалы - не требует штробления стен;
• Поддерживает работу в широком диапазоне температур - годится для холодных регионов.

Ограничения применения

• Не предназначен для управления мощными нагрузками свыше 10 А - например, для электрокотлов, тепловых завес или насосов;
• Запрещено применять в местах с постоянным потоком воды - например, рядом с душевой кабиной или на открытом воздухе под прямым дождём;
• Не подходит для автоматических систем - не имеет функций удалённого управления или сигнализации;
• Максимальное сечение провода - 1,5 мм2 - не позволяет подключать многожильные кабели с большим сечением без доработки;
• Не рекомендуется для установки внутри металлических щитов - предназначен исключительно для наружного монтажа.

Примеры использования

• Управление светом во дворе, на лестничной площадке или в гараже;
• Включение точечных светильников в ванной комнате или на кухне;
• Коммутирование освещения в цехах, складах, мастерских с высокой запылённостью;
• Элемент системы освещения в неотапливаемом подвале или на веранде.

Практические советы

• Перед подключением обязательно отключите питание - даже при работе с низким напряжением есть риск поражения током;
• При использовании медного провода зачистите его на 8–10 мм, плотно затяните винты - слабый контакт вызывает нагрев;
• Если планируете установку на улице, выбирайте место под навесом - IP54 не гарантирует защиту от длительного воздействия дождя;
• Проверьте соответствие сечения провода - использование 2,5 мм2 приведёт к деформации зажима и выходу устройства из строя;
• При замене старого выключателя - новый Simon 1594101-030 можно установить вместо аналогичных моделей с таким же типом крепления и размерами.
