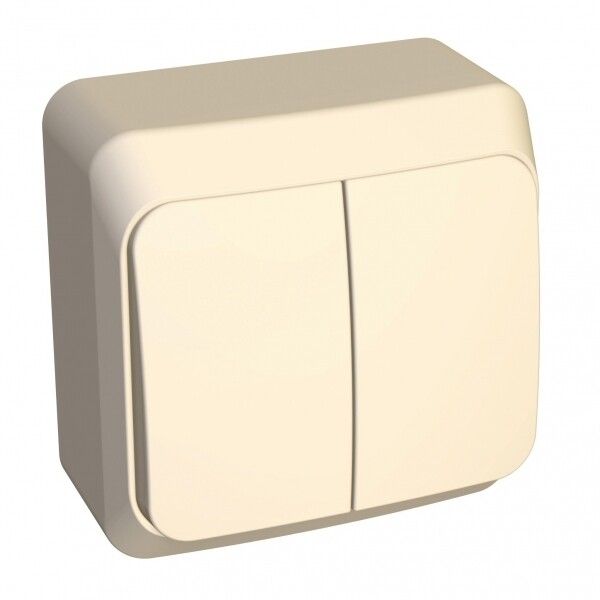

Выключатель 2-кл. ОП Этюд 10А IP20 с подсветкой крем. SE BA10-006K APC

Выключатель 2-клавишный наружный с подсветкой кремовый 10А IP20 от Systeme Electric (серия Этюд, артикул ba10-006k) - это надёжное устройство для управления двумя группами освещения из одного места, особенно удобное в темноте благодаря встроенной подсветке. Подходит для открытой установки в жилых и общественных помещениях.

Назначение и область применения

Выключатель 2-клавишный наружный с подсветкой кремовый 10А IP20 используется для включения и выключения двух независимых светильников или групп освещения - например, потолочного света и бра, или основного и ночного освещения. Устройство предназначено для работы в бытовых и коммерческих интерьерах: спальнях, коридорах, холлах, офисах. Благодаря подсветке клавиш его легко найти в темноте, даже если основной свет выключен. Монтаж осуществляется на стену - идеально подходит для помещений, где невозможно или невыгодно делать скрытую проводку.

Технические характеристики

• Номинальное напряжение: 220 В - совместим с обычными бытовыми сетями в РФ
• Номинальный ток: 10 А - допускает нагрузку до 2300 Вт (например, две лампы по 1100 Вт каждая)
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих внутренних помещений
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с медным кабелем до 2,5 мм2
• Габариты: 61×61×35,5 мм - компактный размер для установки в ограниченном пространстве
• Глубина монтажа: минимум 37,5 мм - требует достаточного расстояния между стеной и поверхностью для свободного расположения механизма
• Цвет: кремовый (бежевый) - сочетается с большинством интерьерных решений
• Материал: пластик - устойчив к механическому воздействию, не проводит ток
• Подсветка клавиш: да - светодиодная, работает при выключенном основном питании
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Нормативный документ: ГОСТ Р 51324.1-2005 (соответствует МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель Этюд ba10-006k устанавливается открытым способом - крепится прямо на стену с помощью винтов через отверстия в корпусе. Для монтажа требуется предварительно подготовить место: просверлить отверстия под крепёж и протянуть два одножильных или многожильных кабеля сечением до 2,5 мм2. Каждая клавиша управляет одним полюсом - соответственно, один входной фазный провод подключается к общему контакту, а два выходных - к каждой из клавиш. Подключение выполняется согласно схеме №5 (наличие подсветки требует правильного подвода нулевого провода к контактам подсветки - см. инструкцию производителя). Не используйте кабели сечением более 2,5 мм2 - они не войдут в зажимы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1-2005 и Международному стандарту IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (класс защиты II - двойная изоляция). Однако IP20 не гарантирует защиту от влаги - запрещена установка в ванных комнатах, кухнях, на балконах или других местах с повышенной влажностью.

Преимущества

• Подсветка клавиш позволяет легко ориентироваться в темноте без дополнительных источников света
• Два независимых канала управления - экономят проводку и упрощают организацию многоуровневого освещения
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Произведён в России - доступность запчастей и сервиса
• Простая система винтового подключения - не требует специальных инструментов

Ограничения применения

• Не применяется во влажных помещениях - степень защиты IP20 исключает использование в ванных, банях, на улице
• Запрещено подключать нагрузку выше 2300 Вт - превышение вызывает перегрев и выход из строя
• Не совместим с кабелями сечением больше 2,5 мм2 - попытки затянуть больший провод повредят зажимы
• Не предназначен для управления мощными нагревательными приборами (электрокамины, тепловые завесы) - высокий пусковой ток может вывести механизм из строя

Примеры использования

• Управление светом в спальне: одна клавиша - основной люстр, вторая - торшеры или ночники
• Освещение длинного коридора: первая клавиша - верхнее освещение, вторая - подсветка вдоль стены
• Комната с двумя рабочими зонами: одна клавиша - стол, другая - книжная полка с лампой
• Общественные помещения: холлы, приемные, административные кабинеты - где важно быстро найти выключатель в темноте

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подана на вход
• Используйте только медные провода - алюминий не рекомендуется из-за различий в коэффициентах расширения
• Проверьте плотность затяжки винтов: недостаточно туго - плохой контакт, слишком сильно - повреждается изоляция провода
• Если планируете заменить старый выключатель - сравните глубину корпуса: новый (35,5 мм) может не поместиться в старую нишу
• Подсветка работает только при наличии нулевого провода на выключателе - если в вашей проводке он отсутствует, подсветка не будет работать
• Для длительной службы избегайте частых включений/выключений - особенно при максимальной нагрузке
