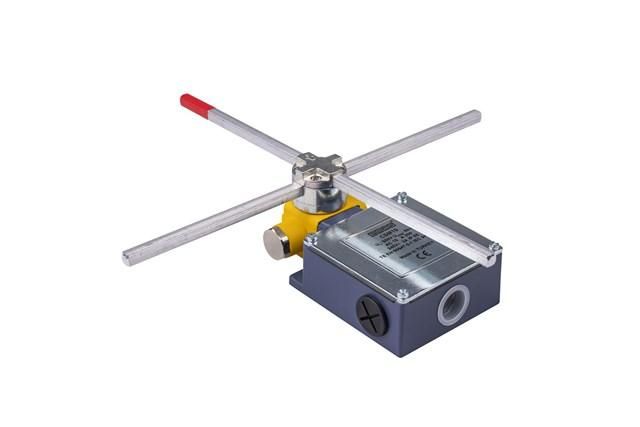

Выключатель аварийный перекрестный (угол поворота 2х180град.) EMAS CSM10

Выключатель концевой аварийный перекрестный EMAS CSM10 предназначен для безопасной остановки оборудования при достижении предельного положения механизма. Уникальная двухсторонняя конструкция с углом поворота 2×180° позволяет использовать его там, где требуется надёжное срабатывание из любого направления - например, на конвейерах, лифтах или станках с двусторонним движением.

Назначение и область применения

Этот выключатель используется как аварийный остановщик в системах автоматизации. Он активируется механическим воздействием - когда движущаяся часть оборудования задевает рычаг. Подходит для установки на устройствах с частым изменением направления движения: транспортерах, шлюзах, подъёмниках, режущих станках. Его основная задача - предотвратить выход за пределы допустимых перемещений и обеспечить экстренную остановку.

Технические характеристики

• Тип: аварийный перекрестный концевой выключатель
• Угол поворота рычага: 2 × 180° (две зоны срабатывания в противоположных направлениях)
• Механизм: одноконтактный, нормально замкнутый (NC)
• Корпус: прочный пластик с металлическими элементами для устойчивости к ударным нагрузкам
• Рабочая температура: от -25C до +70C
• Степень защиты: IP65 - герметичный корпус, защищён от пыли и струй воды

Совместимость и монтаж

Выключатель EMAS CSM10 совместим со стандартными клеммными колодками и проводами сечением до 2,5 мм2. Для монтажа используются два фиксирующих болта M4. Крепление выполняется на жёсткую поверхность, исключающую вибрацию. Рычаг должен находиться в плоскости движения детали - угол контакта должен быть близок к 90° для надёжного срабатывания. Не рекомендуется монтировать в местах с постоянным воздействием масла или химических растворителей.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1 для коммутирующих устройств в цепях управления. Применяется в системах, требующих выполнения функций категории 1/2 по ISO 13849-1. Нормально замкнутый контакт обеспечивает отказобезопасную работу - обрыв цепи вызывает остановку системы.

Преимущества

• Двухстороннее срабатывание снижает количество необходимых выключателей на одном оборудовании
• Высокая механическая прочность корпуса выдерживает многократные удары
• Защита IP65 позволяет применять в запылённых и влажных средах
• Простая замена контактов без демонтажа всего устройства

Ограничения применения

• Не предназначен для работы в условиях взрывоопасной среды
• Не следует использовать при температуре ниже -25C - материал становится хрупким
• Запрещено применять в качестве главного рубильника - только как сигнальное и аварийное устройство
• Не рассчитан на высокие токи: максимальная коммутируемая мощность - 5 А при 250 В переменного тока

Примеры использования

• На конвейере с двусторонним движением - один выключатель контролирует крайние точки в обоих направлениях
• На подъёмном столе - предотвращает превышение верхней и нижней границы хода
• На станке с поперечным перемещением - останавливает инструмент при достижении предела

Практические советы

• Перед установкой проверьте свободный ход рычага - он не должен тереться о соседние детали
• Используйте защитные кожухи, если есть риск попадания металлической стружки или крупных частиц
• При замене убедитесь, что новый выключатель EMAS CSM10 имеет ту же полярность контактов
• Регулярно осматривайте рычаг на предмет деформаций - даже небольшой изгиб может нарушить точность срабатывания
• Для долгой службы не применяйте силовые воздействия сверх рекомендованного - рычаг не является упором для массивных объектов
