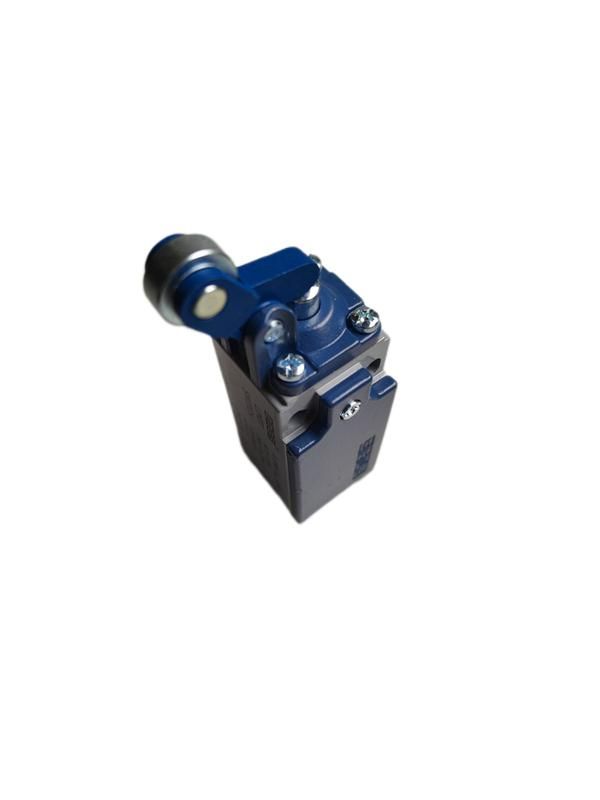

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью упором и метал. роликом Ф14мм (1НО+1НЗ) EMAS L51K13MIM411

Выключатель концевой угловой 1-направленный с пластмассовой консолью, упором и металлическим роликом Ф14 мм (1НО+1НЗ) от бренда EMAS - это надёжный механический переключатель для фиксированной фиксации положений движущихся элементов в автоматизированных системах. Артикул l51k13mim411 обеспечивает коммутацию цепей управления при достижении заданной точки движения, что делает его универсальным решением для промышленного оборудования.

Назначение и область применения

Выключатель концевой угловой используется для контроля положения механизмов в момент их достижения крайних точек хода. Он активируется упором или роликовым контактом, замыкая или размыкая электрическую цепь. Подходит для применения на станках, конвейерах, шлюзах, лифтах, автоматических дверях и других устройствах, где требуется точная фиксация границ движения.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Номинальное напряжение изоляции: 2500 В переменного тока (выдерживается 1 минуту)
• Сопротивление изоляции: не менее 10 МОм при 500 В постоянного тока
• Диапазон применения: AC15 (для управляемых нагрузок с индуктивным характером)
• Механический ресурс: минимум 1 000 000 операций
• Электрический ресурс: минимум 1 000 000 операций
• Частота операций: до 1800–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Сечение кабеля: 1,5–2,5 мм2
• Ввод кабеля: PG13,5 (возможно подключение трёх кабелей)
• Ударный ролик: диаметром 14 мм, металлический
• Консоль: пластмассовая, угловая форма
• Стандарт: IEC 947 / TS EN 60947-5-1 / VDE 0660

Совместимость и монтаж

Выключатель совместим с большинством стандартных креплений для угловых концевиков. Установка осуществляется через базовые отверстия в корпусе - размеры соответствуют типовым габаритам, что позволяет заменить аналогичные модели без переделки монтажного места. Кабель подключается через герметичный ввод PG13,5; допускается одновременный ввод трёх проводов. Для удобства обслуживания контактный блок съёмный - можно заменить без демонтажа всего устройства.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, обеспечивающему безопасную работу в промышленных условиях. Диэлектрическая прочность проверена: между корпусом и контактами - 2000 В переменного тока, между разомкнутыми контактами - 1500 В. Двойная изоляция снижает риск поражения током даже при повреждении внешней оболочки. Номинальное напряжение изоляции 2500 В гарантирует устойчивость к импульсным перегрузкам.

Преимущества

• Высокий ресурс - 1 млн операций как механических, так и электрических - обеспечивает долгую службу без замены
• IP65 защищает от пыли и водных струй, что важно для агрессивных сред - цехов с мойкой, влажностью или пылевыми процессами
• Съёмный контактный модуль ускоряет ремонт и снижает простои
• Металлический ролик Ø14 мм устойчив к износу и работает плавно даже при высокой скорости
• Пластиковая консоль снижает вероятность повреждения детали при ударе, сохраняя точность срабатывания

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Максимальная частота срабатывания - 3000 операций в час; превышение снизит срок службы
• Подходит только для слаботочных цепей управления (до 3 А); не использовать для силовых нагрузок
• Не рекомендован для применений с вибрацией выше стандартных уровней - возможны ложные срабатывания

Примеры использования

• Фиксация предела хода стола станка ЧПУ при достижении крайнего положения
• Остановка конвейера при заполнении ёмкости - упор задействует ролик выключателя
• Автоматическое открытие/закрытие двери в тамбуре - срабатывает при касании ролика дверью
• Контроль положения люка в пищевой промышленности - защита от попадания посторонних предметов

Практические советы

• При монтаже убедитесь, что угол установки соответствует траектории движения упора - иначе ролик будет проскальзывать
• Используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение вызовет нагрев, большее - затруднит вход в PG13,5
• Перед первым запуском проверьте зазор между роликом и упором: он должен быть минимальным, но без давления на контакт
• При эксплуатации в условиях повышенной влажности регулярно осматривайте ввод кабеля - уплотнение должно оставаться целостным
• Для замены контактов отсоедините питание, снимите крышку и выньте блок - не требует специнструментов
