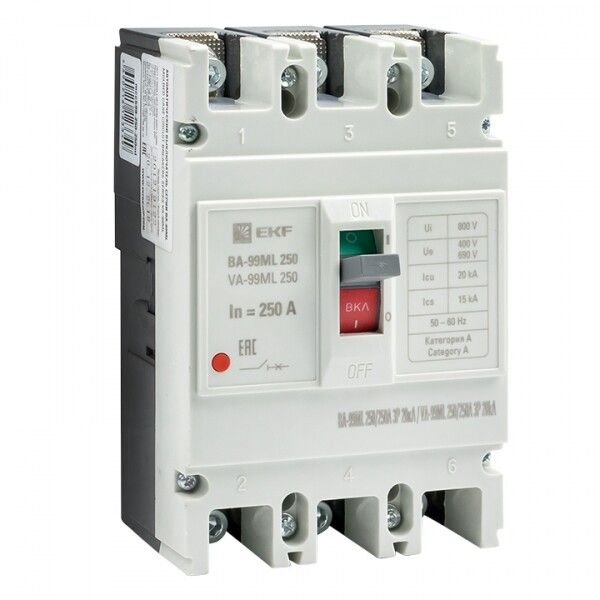

Автоматический выключатель ВА-99М 250/250А 3P 20кА Basic - mccb99-250-250mI EKF

Автоматический выключатель ВА-99ML Basic 250/250А 3P 20кА от EKF предназначен для защиты электрических цепей в промышленных установках от перегрузок и коротких замыканий. Устройство совмещает надежную механическую конструкцию, двухступенчатую защиту и возможность ручного управления, что делает его универсальным решением для монтажа на монтажную плату.

Назначение и область применения

Автоматический выключатель ВА-99ML Basic 250/250А 3P 20кА используется для коммутации и защиты трехфазных сетей переменного тока с номинальным напряжением до 400 В. Применяется в промышленных распределительных устройствах: на вводах оборудования, в щитах управления, на линиях питания двигателей, конвейеров, насосов и других нагрузок с высоким пусковым током. Подходит для условий эксплуатации в помещениях с нормальной влажностью и температурой - класс климатического исполнения УХЛ3.

Технические характеристики

• Номинальный ток: 250 А - постоянная рабочая нагрузка, при которой выключатель не отключается
• Номинальное напряжение: 400 В AC - максимальное допустимое напряжение сети
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузки
• Настройка защиты от перегрузки: фиксированная - 250 А, не регулируется
• Настройка защиты от КЗ: 2500 А - порог срабатывания мгновенного расцепителя
• Максимальное сечение кабеля: 120 мм2 - позволяет подключить толстые медные жилы или шины
• Степень защиты: IP30 - защита от доступа инструментов и крупных предметов, но не от пыли и воды
• Способ подключения: болтовое - клеммы с зажимами, требует затяжки ключом
• Привод: ручной рычажковый - управление вручную, без автоматических приводов
• Монтаж: на монтажную плату - крепится к панели с помощью отверстий в основании
• Индикация: есть указатель положения и сигнал срабатывания - видно, когда выключатель отключен аварийно
• Комплектация: встроенный блок защиты, моторный привод (возможность подключения внешнего привода)
• Сертификация: ГОСТ Р 50030.2 (МЭК 60947-2)
• Гарантия: 48 месяцев

Совместимость и монтаж

Автоматический выключатель ВА-99ML Basic 250/250А 3P 20кА монтируется на монтажную плату с помощью четырех крепежных отверстий в основании. Верхние клеммы предназначены для подключения питания, нижние - для нагрузки. Подключение выполняется болтами M10, которые входят в комплект. Максимальное сечение кабеля - 120 мм2; при использовании шин важно соблюдать рекомендованную ширину и толщину. Установка возможна в распределительных щитах с достаточным свободным пространством вокруг - учитывайте риск выброса дуговых продуктов на 30 мм при срабатывании. Выключатель совместим с внешним моторным приводом, который можно подключить дополнительно для дистанционного управления.

Безопасность и стандарты

Автоматический выключатель ВА-99ML Basic соответствует требованиям ГОСТ Р 50030.2 (МЭК 60947-2) - международному стандарту для низковольтных выключателей. Корпус изготовлен из самозатухающей термостойкой пластмассы, предотвращающей распространение пламени. Наличие указателя положения и сигнала срабатывания снижает риск ошибочного включения после аварийного отключения. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - не применяйте во влажных или запыленных средах без дополнительной защиты щита.

Преимущества

• Фиксированная настройка защиты - исключена возможность неквалифицированной регулировки
• Высокая отключающая способность (20 кА) - надежно работает даже при серьезных КЗ
• Эффективная система дугогашения - снижает риск повреждений внутри щита
• Встроенный блок защиты - не требуется дополнительное оборудование
• Поддержка моторного привода - готов к модернизации под автоматические системы
• Четкая индикация состояния - легко диагностировать причину отключения

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 недостаточна для улицы или сырых мест
• Нет вспомогательных контактов - нельзя использовать для сигнализации или удаленной блокировки
• Защита от перегрузки не регулируется - нельзя адаптировать под меньшие нагрузки
• При срабатывании возможен выброс дуговых продуктов на 30 мм - требует минимального свободного пространства над аппаратом
• Только ручное управление - без автоматизации требуется физическое вмешательство для включения после срабатывания

Примеры использования

• Вводной автомат в промышленном щите питания станков с двигателями 10–30 кВт
• Защита линии конвейера с несколькими асинхронными двигателями
• Щит управления насосной станцией в цеху
• Распределительный пункт на заводе с нагрузкой до 250 А

Практические советы

• После срабатывания выключатель нельзя сразу включить - рычаг находится в промежуточном положении «СРАБАТЫВАНИЕ». Переведите его сначала в «ОТКЛ», потом в «ВКЛ».
• При подключении шин используйте только рекомендованные размеры - не более 120 мм2 и с учетом усилия затяжки болта M10.
• Обеспечьте минимум 50 мм свободного пространства над выключателем - чтобы продукты горения дуги не попали на соседние элементы.
• Если нужна дистанционная командировка - подключите внешний моторный привод, совместимый с серией ВА-99.
• Не устанавливайте рядом с источниками тепла или вибраций - это может вызвать ложное срабатывание теплового расцепителя.
