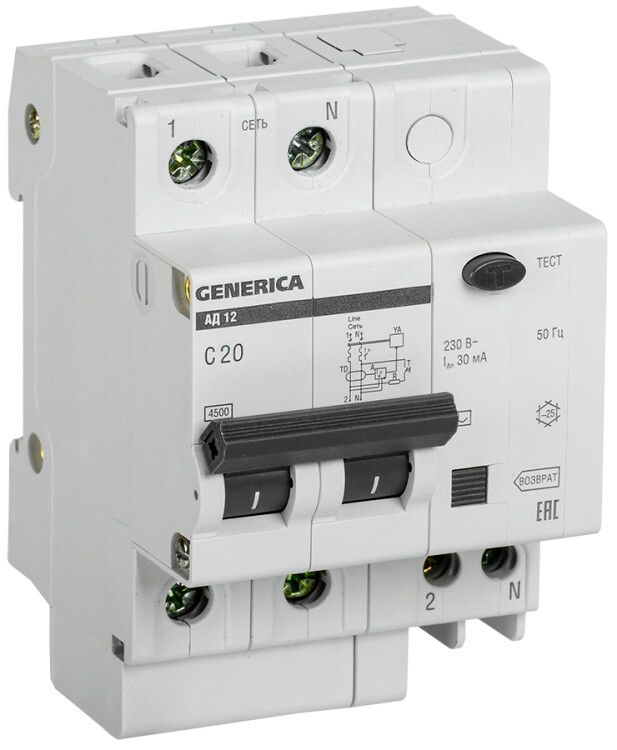

Выключатель автоматический дифференциального тока АД12 2п 20А C тип AC (3,4 мод) | MAD15-2-020-C-030 GENERICA IEK

Автоматический выключатель дифференциального тока АД12 типа AC, 2 полюса, 20 А, 30 мА от GENERICA и IEK обеспечивает защиту человека от поражения электрическим током и предотвращает повреждение оборудования из-за перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и промышленных сетей переменного тока.

Назначение и область применения

Этот выключатель защищает людей от удара током при случайном контакте с оголёнными проводниками - благодаря чувствительности 30 мА он сработает до того, как ток станет опасным для жизни. Также он отключает цепь при перегрузках и коротких замыканиях, защищая проводку и оборудование. Применяется в распределительных щитах жилых домов, офисов, мастерских, на участках с повышенной влажностью (ванная, кухня, гараж), где есть розетки, освещение или мощные потребители - стиральные машины, бойлеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может коммутировать без повреждений
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный)
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В
• Частота: 50 Гц - совместимо с российскими и европейскими сетями
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном КЗ
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2 - отключаются фаза и ноль одновременно
• Модульная ширина: 3,4 модуля - занимает место на DIN-рейке шириной около 54 мм
• Глубина монтажа: 75 мм - требует свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; предназначен для установки внутри закрытых щитов
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая кабель и оборудование

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Для правильной установки требуется минимум 75 мм глубины в щите. Подключение: входные клеммы - сверху, выходные - снизу. Нейтральный проводник подключается через специальную клемму, что позволяет использовать выключатель в системах TN-S и TN-C-S. Не допускается установка без заземления - защита работает только при наличии контура заземления. Совместим со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

Соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Выполняет функции УЗО и автоматического выключателя в одном корпусе. Класс токоограничения 3 обеспечивает более быстрое отключение при КЗ, чем класс 2, снижая риск возгорания. Отличается надёжной механической конструкцией и термостойкими материалами, подходящими для работы в условиях колебаний температур от -5C до +40C.

Преимущества

• Объединяет два типа защиты - от утечек и от перегрузок/КЗ - в одном устройстве, экономя место в щите
• Имеет четко выраженную кнопку тестирования - можно проверить работоспособность без внешних приборов
• Фиксирует положение рычага после срабатывания - легко диагностировать причину отключения
• Поддерживает подключение нулевого провода - исключает риски при использовании в современных системах заземления
• Производится сериями GENERICA и IEK - известные бренды с проверенной долговечностью

Ограничения применения

• Не подходит для цепей с постоянным током утечки - не среагирует на импульсные или выпрямленные токи (например, от ИБП или LED-драйверов)
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов, особенно на улице или в сырых помещениях без дополнительной герметизации
• Не рекомендуется для питания очень сложных электронных устройств (например, серверов, медицинского оборудования), где нужны устройства типа B или F
• При параллельном подключении нескольких таких устройств возможны ложные срабатывания из-за суммарной утечки - необходимо просчитывать общую нагрузку

Примеры использования

• Защита розеточных групп в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Линия питания стиральной машины - отключает питание при пробое нагревателя
• Щитовая группа на кухне - защищает плиту, микроволновку, кофе-машину
• Промышленный станок с двигателем - сочетание характеристики C и 20 А идеально для пусковых токов
• Освещение в подвале - предотвращает аварии при повреждении изоляции кабеля

Практические советы

• Проверяйте целостность заземления перед установкой - без него защита не будет работать
• При замене старого УЗО убедитесь, что новый имеет ту же модульную ширину (3,4) и глубину (75 мм)
• Тестируйте устройство ежемесячно кнопкой “T” - это гарантирует его готовность к срабатыванию
• Не используйте этот выключатель вместо обычного автомата в линиях без розеток - он дороже и не нужен там, где нет риска утечки
• При проектировании щита учитывайте, что 3,4 модуля - это больше, чем 3, поэтому планируйте места для других устройств
• Артикулы mad15-2-020-c-030 от GENERICA и IEK взаимозаменяемы - выбирайте по доступности и цене
