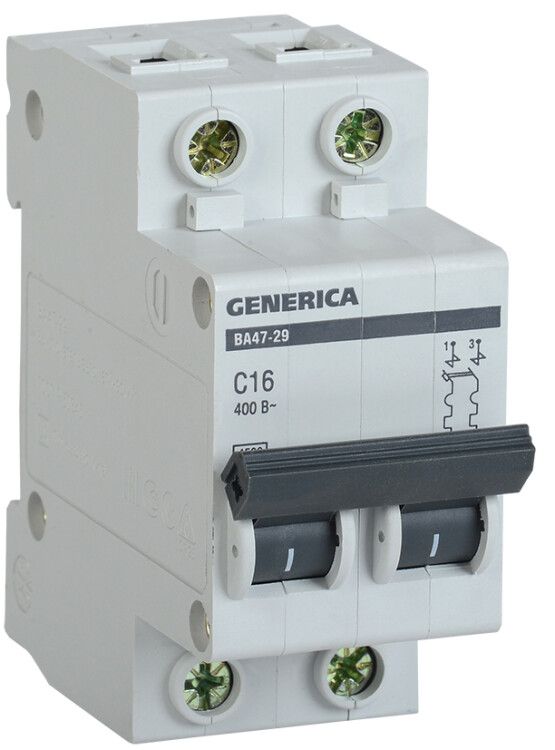

Выключатель автоматический двухполюсный ВА47-29 16А C 4,5кА GENERICA | MVA25-2-016-C IEK

Автоматический выключатель ВА47-29 от GENERICA - двухполюсный прибор на 16 А с характеристикой C и отключающей способностью 4,5 кА, предназначен для защиты бытовых и общественных сетей от перегрузок и коротких замыканий. Установка осуществляется на DIN-рейку, устройство совместимо с системами, где требуется надежная защита оборудования с умеренными пусковыми токами.

Назначение и область применения

Выключатель ВА47-29 используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и общественных зданиях. Подходит для защиты:

• электроприборов и осветительных установок;
• маломощных двигателей - компрессоров, вентиляторов, насосов с умеренным пусковым током;
• групповых линий, где возможны кратковременные перегрузки, но не требуются высокие пусковые токи (например, в щитках квартир или административных помещений).

Не применяется для защиты мощных двигателей с высокими пусковыми токами - для них нужна характеристика D.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рассчитан на работу в сети 230/400 В, 50 Гц.
• Количество полюсов: 2 - защищает два фазных провода одновременно, подходит для однофазной сети с отключением обоих проводников.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок с легкими пусковыми бросками.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм).
• Глубина монтажа: 75 мм - необходимый запас места внутри шкафа.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, но без конденсации воды.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Гарантия: 60 месяцев (5 лет).

Совместимость и монтаж

Выключатель ВА47-29 монтируется на стандартную DIN-рейку типа 35 мм. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или инструментов не требуется. Обязательно соблюдать глубину монтажа 75 мм - недостаточное пространство затруднит доступ к рычагу и соединениям. Совместим с другими аппаратами серии ВА47-29, что позволяет легко формировать комбинированные щиты. Клеммы рассчитаны на медные провода сечением от 0,5 до 25 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Применение в соответствии с ПУЭ и ГОСТ Р 50345 обеспечивает безопасность при эксплуатации в условиях, указанных в технических характеристиках. Наличие сертификатов подтверждает соответствие требованиям безопасности РФ.

Преимущества

• Надежное срабатывание при перегрузках благодаря точной характеристике C - минимизирует ложные отключения.
• Двухполюсное исполнение гарантирует полное отключение фазы и нуля - повышает безопасность при обслуживании.
• Компактный размер (2 модуля) экономит место в распределительных щитах.
• Индикатор положения контактов - четко видно, включен или отключен прибор.
• Произведён в рамках одной серии (ВА47-29) - все элементы взаимозаменяемы и совместимы друг с другом.

Ограничения применения

• Не подходит для защиты мощных двигателей (подъёмники, крупные насосы) - из-за характера C требуется более высокий порог срабатывания (характеристика D).
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитах - риск попадания влаги и пыли.
• Не предназначен для работы в сетях постоянного тока - только переменный ток 50 Гц.
• Запрещено использовать вместо УЗО - не обеспечивает защиту от утечек тока на землю.

Примеры использования

• Защита группы розеток в квартире с холодильником, микроволновой печью и телевизором.
• Щиток в офисе - отдельный автомат на кондиционер или малую вентиляцию.
• Распределительный щит в школе или больнице - группа освещения с несколькими светильниками.
• Подключение кабельной трассы к этажному щиту с нагрузкой до 3,5 кВт.

Практические советы

• Выбирая автомат ВА47-29, проверьте, чтобы сечение кабеля соответствовало номинальному току 16 А - минимально 2,5 мм2 меди.
• При сборке щита оставляйте свободное пространство вокруг аппарата - особенно с учётом глубины 75 мм - для удобства диагностики и замены.
• Не используйте этот выключатель там, где есть вероятность частых пусков двигателей - лучше выбрать модель с характеристикой D.
• При замене старого автомата сверьте тип (C), номинал (16 А) и количество полюсов - не меняйте их произвольно.
• Проверяйте маркировку на корпусе перед установкой - артикул mva25-2-016-c и бренд GENERICA должны совпадать с заказом.
