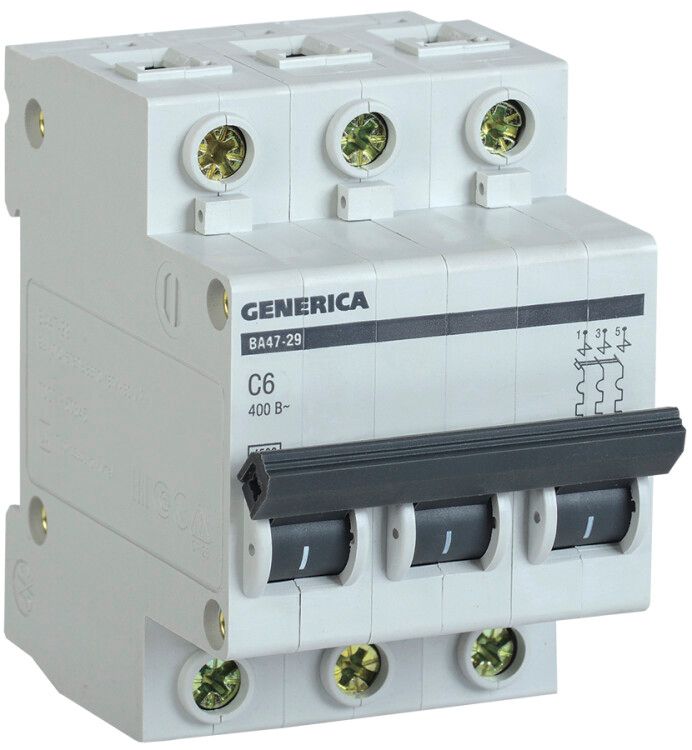

Выключатель автоматический трехполюсный ВА47-29 6А C 4,5кА | MVA25-3-006-C GENERICA IEK

Автоматический выключатель ВА47-29 от GENERICA - трёхполюсный модульный аппарат на 6 А с характеристикой C, предназначен для защиты сетей переменного тока в бытовых и коммерческих объектах. Устройство устанавливается на DIN-рейку, обеспечивает надёжное отключение при перегрузках и КЗ, соответствует требованиям для эксплуатации в условиях УХЛ4.

Назначение и область применения

Автоматический выключатель ВА47-29 используется для защиты групповых и распределительных цепей с переменным током частотой 50 Гц. Подходит для оборудования с умеренно высокими пусковыми токами: компрессоры, вентиляторы, малые насосы, светильники, бытовые приборы. Применяется в щитах жилых домов, офисов, торговых помещений и других общественных зданий. Отличается от устройств с характеристикой B тем, что менее чувствителен к кратковременным скачкам тока при запуске двигателей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - позволяет избежать ложных срабатываний при пуске оборудования с повышенными пусковыми токами
• Ширина по модулям: 3 М (стандартный размер для установки на DIN-рейку)
• Глубина монтажа: 75 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Род тока: переменный (AC)
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур до +40 C и влажность до 80%
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

ВА47-29 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для правильной установки требуется свободное место глубиной не менее 75 мм. Выключатель совместим со всеми типовыми щитами, где предусмотрена фиксация модульных устройств. Напряжение питания - однофазное или трёхфазное до 400 В. Не требует специальных инструментов для монтажа - достаточно обычного плоскогубца для фиксации на рейке. Все контакты расположены сверху и снизу - провода подключаются с двух сторон, согласно схеме на корпусе.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция исключает случайный контакт с токоведущими частями благодаря степени защиты IP20. Компоненты выполнены из самозагасающего материала, предотвращающего распространение горения. Сертифицирован для работы в системах TN-S, TN-C-S, TT.

Преимущества

• Надёжное срабатывание при перегрузках и коротких замыканиях благодаря точной характеристике C
• Малый габарит (3 модуля) экономит место в распределительном щите
• Подтверждённый срок службы 15 лет - снижает затраты на обслуживание
• Совместим с продуктами бренда IEK - можно использовать в составе унифицированных щитов
• Яркая цветовая маркировка положения рычага (ON/OFF) повышает удобство управления

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• IP20 не допускает использование во влажных, пыльных или открытых местах - только в закрытых щитах
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, крупные насосы, лифты); для них нужна характеристика D
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО
• Не рекомендуется для экстремально холодных или нагреваемых сред вне класса УХЛ4

Примеры использования

• Защита группы розеток в квартире с подключенными холодильником и стиральной машиной
• Щиток на этаже многоквартирного дома - питание нескольких комнат через одну линию
• Обслуживающий контур вентиляционной системы в торговом центре
• Электроснабжение осветительных цепей в офисе с люминесцентными и LED-светильниками

Практические советы

• Выбирая ВА47-29, проверьте соответствие номинала 6 А нагрузке вашей линии - не превышайте её более чем на 20%, чтобы избежать частых отключений
• При сборке щита учтите глубину монтажа (75 мм): не располагайте другие устройства слишком близко к задней стенке
• Для защиты людей от поражения током обязательно используйте этот автомат вместе с УЗО
• Если в сети есть оборудование с пусковыми токами выше 5…7×Iн - лучше выбрать модель с характеристикой D
• Артикулы mva25-3-006-c и ВА47-29 - одинаковые изделия; при заказе ориентируйтесь на оба обозначения
