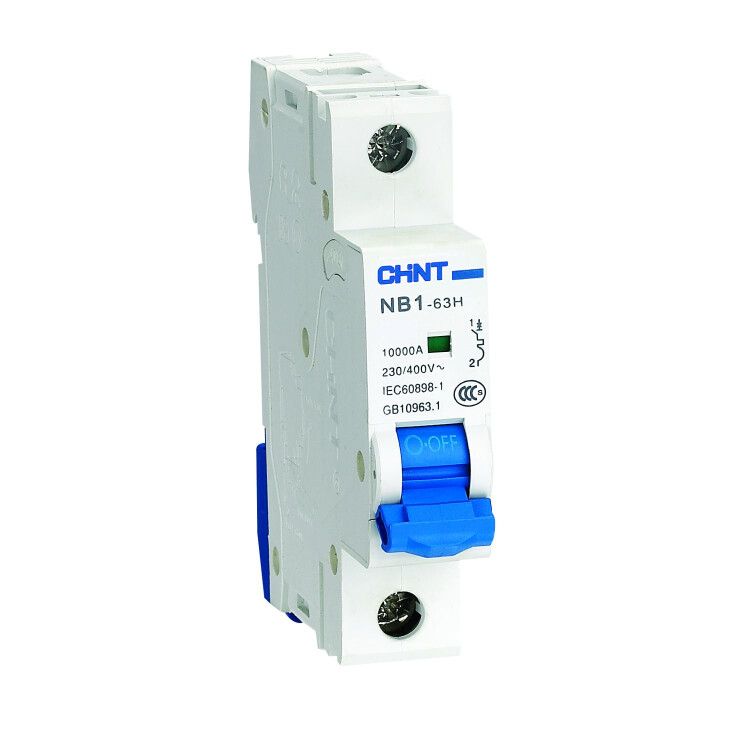

Выключатель автоматический однополюсный NB1-63H 1P 10A 10кА х-ка B (R) | 179768 CHINT

Автоматический выключатель однополюсный модульный NB1-63H с номинальным током 10 А и характеристикой B предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 179768 указывает на конкретную модель в серии NB1-63H.

Назначение и область применения

Автоматический выключатель NB1-63H используется для защиты однофазных цепей переменного тока с напряжением до 400 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Предназначен для защиты групповой проводки - например, розеточных контуров, освещения, бытовой техники. Не предназначен для частого ручного включения/выключения - только для аварийной защиты.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель безопасно отключает;
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, оптимален для бытовых нагрузок с малым пусковым током (освещение, ЭЛТ, компьютеры);
• Тип тока: AC - работает только с переменным током;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Импульсное напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов);
• Степень защиты: IP20 - защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -25C до +40C - допустимый диапазон для нормальной работы;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран;
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке;
• Степень загрязнения: 2 - рассчитан на средний уровень запыленности (обычные помещения без агрессивной среды);
• Механическая износостойкость: 20 000 циклов - срок службы при частых операциях включения/отключения;
• Электрическая износостойкость: 10 000 циклов - количество отключений при токе нагрузки;
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на провода;
• Категория применения: A - для защиты кабельных линий и оборудования с низким пусковым током.

Совместимость и монтаж

Автоматический выключатель NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении - вертикально или горизонтально. Подключение осуществляется через клеммы для кабеля сечением до 4 мм2 (медный). Также поддерживаются соединения с шинами типов PIN и FORK. Выключатель совместим с другими аппаратами серии NB1-63H - можно собирать компактные группы с дополнительными модулями (сигнальные контакты, расцепители). Ширина одного модуля позволяет легко размещать несколько выключателей в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Обеспечивает класс токоограничения 3 - минимизирует риск возгорания при КЗ. Индикация положения контакта (зеленое окно = включен, красное = отключен) позволяет визуально контролировать состояние устройства. Наличие фиксатора предотвращает случайное отключение при вибрации. Применение в условиях степени загрязнения 2 и IP20 исключает использование во влажных, пыльных или открытых местах.

Преимущества

• Универсальная характеристика B - идеальна для бытовых потребителей без мощных двигателей;
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьезных КЗ в старых сетях;
• Надежная механическая конструкция - 20 тысяч циклов работы без потери характеристик;
• Простая индикация состояния - сразу видно, отключен ли автомат;
• Готов к расширению - совместим с дополнительными модулями (XF9, S9, V9) для удаленной сигнализации и управления;
• Совместим с продукцией других производителей на базе DIN-рейки 35 мм.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC);
• Не подходит для помещений с повышенной влажностью, пылью или химически активной средой - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для защиты мощных электродвигателей, сварочных аппаратов, насосов - требуется характеристика C или D;
• Не предназначен для частого ручного включения/отключения - это не рубильник;
• Работает только при температуре выше -25C - не использовать на улице или в неотапливаемых помещениях зимой.

Примеры использования

• Защита розеточной группы в квартире - 10 А, характерна для холодильника, микроволновки, зарядок;
• Освещение в коридоре, кухне, спальне - небольшие нагрузки, плавный пуск;
• Щитовая в офисе - группа автоматов для PC, принтеров, мониторов;
• Малые мастерские - оборудование с низким пусковым током: шлифмашины, точильные станки, светильники.

Практические советы

• Выбирая автомат NB1-63H 10A, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 2,2 кВт (при 220 В);
• При сборке щита используйте качественные кабели сечением 1,5–2,5 мм2 - для 10 А этого достаточно;
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J;
• Не устанавливайте рядом с источниками тепла - перегрев снижает надежность срабатывания;
• Перед монтажом всегда отключайте питание - даже при отключенном автомата возможен ток на входе;
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя.
