Выключатель автоматический ВА51-35М1-340010-25А-300-690AC-УХЛ3 | 108318 КЭАЗ

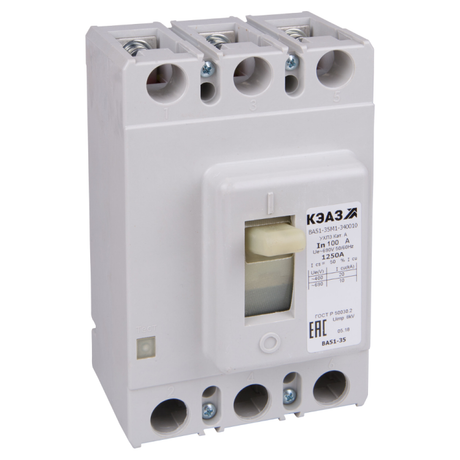

Автоматический выключатель ВА51-35М1-340010 25А 690В УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

Автоматический выключатель ВА51-35М1-340010 25А 690В УХЛ3 используется для защиты силовых цепей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или аварийном отключении.

Подходит для применения в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется надёжная защита и компактное решение. Применяется там, где необходима стационарная установка на монтажную плату.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания.
• Номинальное напряжение: 690 В переменного тока - предельное рабочее напряжение сети.
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - обеспечивает двухступенчатую защиту.
• Уставка магнитного расцепления: 300 А - сработает при токе выше этого значения, даже при кратковременных импульсах.
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для неотапливаемых помещений и улиц.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12 мм; не защищён от воды и пыли.
• Максимальное сечение кабеля: 4 мм2 - можно подключить провода до этого сечения.
• Тип подключения: винтовые зажимы - требует затяжки отверткой, не предусматривает быстрого подключения.
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в основании, не устанавливается на DIN-рейку.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Дугогасительная камера: есть - гасит электрическую дугу при отключении, продлевает срок службы.

Совместимость и монтаж

Автоматический выключатель ВА51-35М1-340010 25А 690В УХЛ3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо просверлить отверстия под штыревые крепления устройства. Диаметр отверстий соответствует стандартным размерам для серии ВА51.

Не поддерживает монтаж на DIN-рейку - нельзя использовать вместо модульных автоматов в типовых щитах. Подключение проводов - только винтовое, с максимальным сечением 4 мм2. Нельзя подключать многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Произведено на Курском электроаппаратном заводе (КЭАЗ) - предприятии с сертифицированными системами качества.

Код в реестре радиоэлектронной продукции: РЭ-2515/20 - подтверждает соответствие нормам РФ для оборудования, используемого в государственных и промышленных объектах.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными режимами в мощных сетях.
• Широкий диапазон рабочих температур (-60…+40 C) - годен для суровых условий, включая зимние площадки и открытые щитовые.
• Двухступенчатая защита (тепловая + электромагнитная) - точнее реагирует на перегрузки и КЗ, чем однофункциональные аналоги.
• Литой корпус - прочный, герметичный, устойчив к механическим воздействиям и химическим средам.
• Отсутствие вспомогательных контактов снижает стоимость и увеличивает надёжность - лишних точек отказа нет.

Ограничения применения

• Не применяется в цепях постоянного тока свыше 440 В - указано в спецификации, хотя номинал 690 В относится только к переменному току.
• IP20 - не подходит для влажных, пыльных или наружных установок без дополнительной защиты.
• Нет возможности подключения кабелей более 4 мм2 - не подходит для больших токов без переходника или другого решения.
• Только стационарный монтаж - невозможно перемещать или менять положение после установки.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или удалённое управление.

Примеры использования

• Защита трёхфазного двигателя 15 кВт на производстве - ток 25 А соответствует нагрузке, отключение при КЗ предотвращает выход из строя обмоток.
• Щитовая на холодной площадке - благодаря UHL3 выключатель сохраняет работоспособность при минус 50 C.
• Конвейерная система с частыми запусками - рычажковый привод удобен для ручного включения после остановки.
• Оборудование в пищевой промышленности - литой корпус легко моется, не собирает грязь внутри.

Практические советы

• При монтаже на плату проверьте, что отверстия точно совпадают с креплениями ВА51-35М1-340010 - нестандартные отверстия вызывают перекос и контактные потери.
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - риск повреждения пластикового корпуса.
• Не используйте этот автомат как замену модульным устройствам в квартирных щитах - он не рассчитан на DIN-рейку и имеет высокую профильную высоту.
• Проверяйте температуру окружающей среды перед установкой - при температурах ниже -60 C возможно изменение характеристик материалов.
• Для многожильных проводов обязательно используйте наконечники - без них возможен нагрев и оплавление изоляции.
