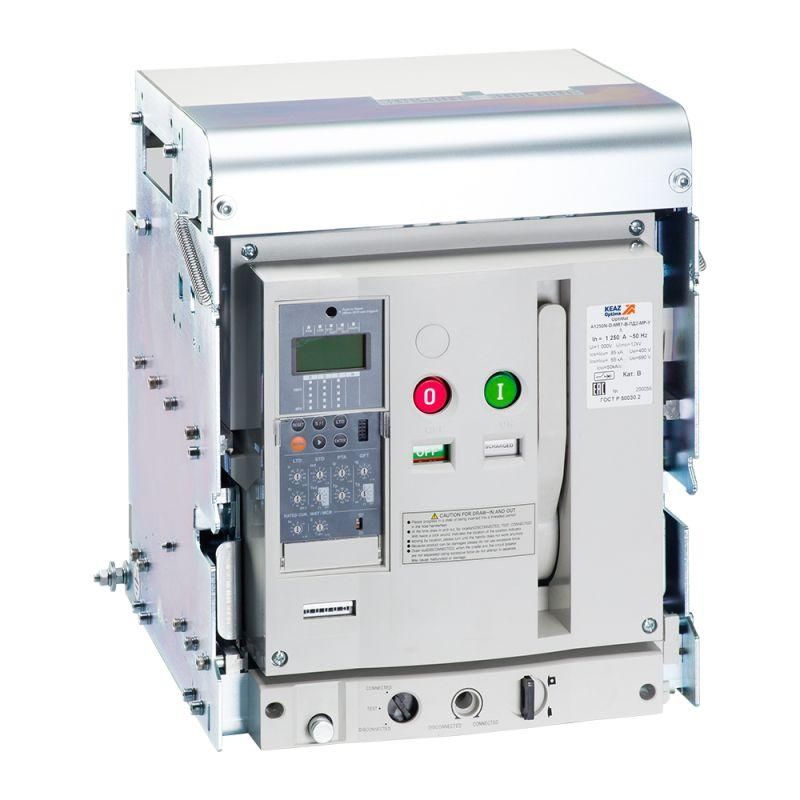

Выключатель автоматический 3п 1000А OptiMat A 1000 S2 3P 85 D MR8.0 F C2200 M0 P01 S1 03 КЭАЗ 277557

Автоматический выключатель 3-полюсный 1000А серия OptiMat A MR8.0 C2200 КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в распределительных устройствах высокой мощности. Этот аппарат обеспечивает надёжную работу в условиях повышенных токов короткого замыкания и применяется в промышленных системах, где важна безопасность и доступность обслуживания.

Назначение и область применения

Выключатель автоматический 3-полюсный 1000А серия OptiMat A MR8.0 C2200 КЭАЗ используется для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в качестве главного распределительного автомата на вводе в крупные объекты: промышленные цеха, насосные станции, компрессорные установки, системы конвейеров и другие объекты с потребляемой мощностью более 500 кВт.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях до 690 В переменного тока.
• Номинальный ток длительной нагрузки: 1000 А - способен бесперебойно проводить ток до 1000 ампер без перегрева.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон настройки защиты от перегрузки: 400–1000 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12,5 мм, но не герметичен; требует установки в закрытых щитах.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы о состоянии аппарата (включен/отключен) в систему управления или сигнализацию.
• Тип подключения: болтовое - силовые кабели крепятся через болты, что обеспечивает прочное и долговечное соединение.
• Тип элемента управления: кнопка нажимная - простая и надёжная механическая операция вручную.
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать модуль из шкафа без демонтажа проводов.

Совместимость и монтаж

Выключатель автоматический 3-полюсный 1000А серия OptiMat A MR8.0 C2200 КЭАЗ устанавливается в специализированные ячейки распределительных устройств, совместимые с конструкцией выкатного блока. Для монтажа требуется свободное пространство вокруг корпуса для проведения операций выдвижения и техобслуживания. Подключение силовых кабелей выполняется болтовым методом - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Вспомогательные контакты подключаются к цепям управления и сигнализации - рекомендуется использовать экранированные провода для снижения помех.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP20 и механизму блокировки при открытой двери шкафа. Выкатная система позволяет выполнять ремонт и проверку без отключения питания всей системы - повышает безопасность персонала.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает защиту даже в зонах с очень большой токовой потенциальной опасностью.
• Настройка тока перегрузки в широком диапазоне (400–1000 А) - гибкость адаптации под различные типы нагрузок.
• Выкатная конструкция - экономит время на обслуживании и ремонте, не требует отсоединения кабелей.
• Шесть вспомогательных контактов - удобны для интеграции в системы АСУ ТП, SCADA, аварийной сигнализации.
• Произведён КЭАЗ - известный российский производитель с опытом в промышленных аппаратах, гарантирующий совместимость с отечественной инфраструктурой.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Требует жестко закреплённой рамы и точного позиционирования в шкафу - не подходит для мобильных или временных установок.
• Максимальное рабочее напряжение 690 В - нельзя применять в сетях выше этого значения, включая некоторые HVDC-системы.
• Не имеет встроенного теплового или электронного расцепителя - управление осуществляется внешними устройствами, если требуется сложная логика защиты.

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 10/0,4 кВ.
• Распределительный пункт на химическом заводе с большими двигателями.
• Щитовая на металлургическом участке с частотными преобразователями.
• Система питания конвейера с высоким пусковым током.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашего шкафа - выкатной механизм требует минимального зазора 150–200 мм сзади и снизу.
• Используйте только рекомендованные болты и усилие затяжки - переусилие может повредить контактные поверхности.
• При использовании вспомогательных контактов - прозвоните их перед запуском, чтобы исключить обрывы или замыкания.
• Проверяйте температурный режим в шкафу - при постоянной работе на 1000 А возможен нагрев, нужна принудительная вентиляция.
• Записывайте настройки тока перегрузки - они влияют на срок службы оборудования и безопасность персонала.
