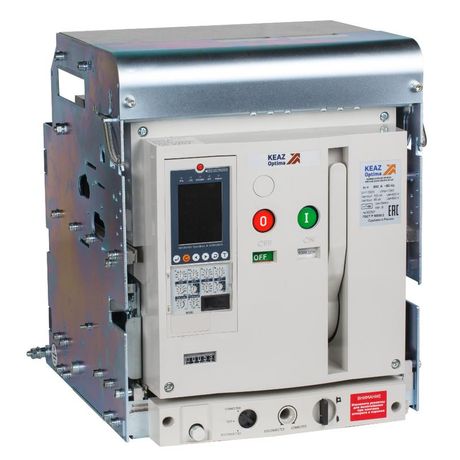

Выключатель автоматический 3п 1250А OptiMat A 1250 S2 3P 65 D MR8.1 B C2200 M2 P01 S1 03 КЭАЗ 318006

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-65-D-MR8.1-B-C2200-M2-P01-S1-03 от КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в промышленных установках. Этот выключатель обеспечивает надёжную работу при высоких токах и коротких замыканиях, особенно там, где требуется частое управление и точная настройка защиты.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-65-D-MR8.1-B-C2200-M2-P01-S1-03 используется для защиты электродвигателей, трансформаторов, шинопроводов и других крупногабаритных нагрузок в промышленных сетях до 690 В переменного тока. Подходит для объектов с высокой требовательностью к надёжности: энергообъекты, металлургические производства, химические заводы, системы водоснабжения и насосных станций. Благодаря выдвижной конструкции и электронному расцепителю, он идеален для систем, где важна возможность быстрого обслуживания и гибкая настройка защитных функций.

Технические характеристики

• Номинальный ток: 1250 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА (при коротком замыкании)
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты от перегрузки и короткого замыкания
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно адаптировать под конкретную нагрузку
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Привод: двигательный - обеспечивает автоматическое включение/отключение через внешний сигнал
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Количество вспомогательных контактов: 6 - для сигнализации состояния (закрыт/открыт), удалённого управления и контроля
• Подключение силовой цепи: болтовое - надёжное и устойчивое к вибрациям
• Способ монтажа: монтажная плата - фиксируется на специальной раме или щите
• Управление: кнопка нажимная - ручное включение/отключение на лицевой панели
• Моторный привод: опционально - может быть установлен дополнительно для дистанционного управления

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-65-D-MR8.1-B-C2200-M2-P01-S1-03 совместим с панелями и ящиками, рассчитанными на выкатные модули КЭАЗ серии OptiMat A. Монтаж выполняется на жёстко закреплённой металлической плате с соблюдением зазоров для теплоотвода. Для подключения используйте болты соответствующего класса прочности и момент затяжки, указанный в руководстве. Убедитесь, что шины и кабели имеют достаточное сечение для 1250 А. Выкатная конструкция требует свободного пространства перед щитом - минимум 800 мм для полного извлечения аппарата. Не рекомендуется монтаж в условиях постоянной вибрации без амортизирующих прокладок.

Безопасность и стандарты

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-65-D-MR8.1-B-C2200-M2-P01-S1-03 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективность и исключает ложные срабатывания. Наличие механической блокировки предотвращает оперирование при открытых крышках. Все компоненты проходят испытания на термическую и электромагнитную стойкость. Применение в соответствии с нормами ПУЭ обязательно.

Преимущества

• Высокая отключающая способность (85 кА) - безопасно работает даже при серьёзных аварийных режимах
• Гибкая настройка защиты - диапазон 500–1250 А позволяет точно подстроить под реальные условия нагрузки
• Выкатная конструкция - снижает время техобслуживания, не требует отключения всей сети
• Электронный расцепитель - точнее, чем тепловые аналоги; поддерживает времятоковые характеристики, задержки, селективность
• Шесть вспомогательных контактов - обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA
• Двигательный привод - позволяет реализовать автоматизированные сценарии включения/отключения

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP20 недостаточна
• Запрещено применение вне температурного диапазона, указанного в документации (обычно –25…+40 C); при экстремальных температурах возможны отказы расцепителя
• Не подходит для частых циклов включения/отключения при токе выше 1250 А - риск повреждения контактной группы
• Требуется стационарная установка на жёсткой плате - не допускается мобильное или временное использование
• Моторный привод - не встроен по умолчанию, необходимо заказывать отдельно

Примеры использования

• Защита главного входа в цеховой распределительный пункт с нагрузкой 1000–1200 А
• Коммутация и защита крупного асинхронного двигателя 630 кВт на заводе по переработке пластиков
• Резервный выключатель в системе бесперебойного питания с двойным питанием
• Интеграция в автоматизированную систему управления насосной станцией с дистанционным контролем

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от заводских при отправке
• Обязательно используйте измерительный ключ для контроля момента затяжки болтов - пере- или недо-затяжка вызывает нагрев
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом привода
• Для удобства обслуживания выделяйте место под выкатной механизм - минимальный зазор 800 мм спереди
• Регулярно проверяйте состояние вспомогательных контактов - окисление может нарушить связь с системой управления
• Не применяйте этот выключатель вместо рубильника - он не предназначен для частого ручного отключения под нагрузкой
