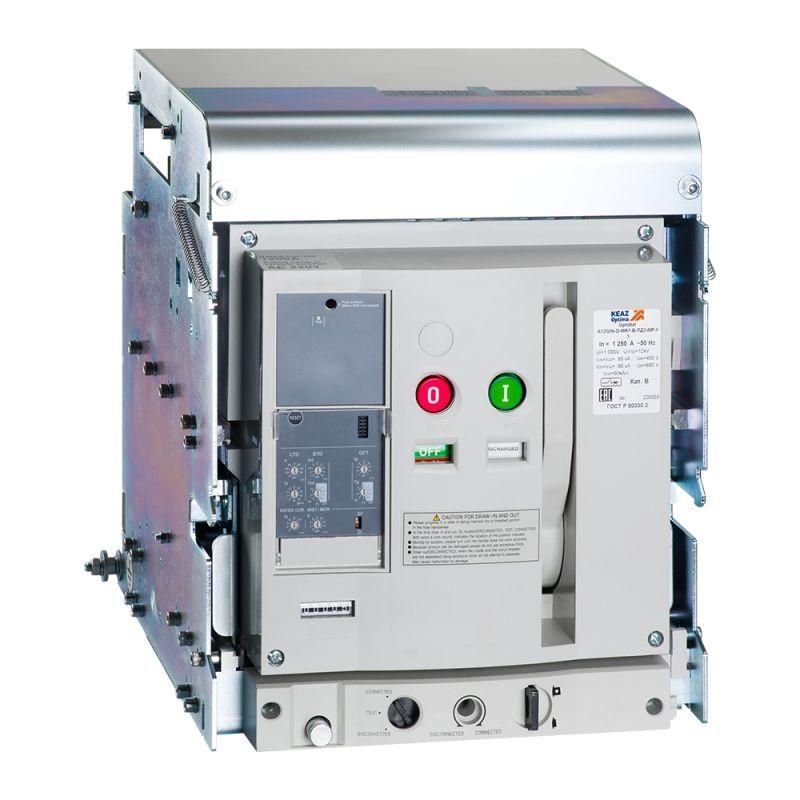

Выключатель автоматический 3п 1250А OptiMat A 1250 S2 3P 85 D MR7.0 B C2200 M2 P01 S1 03 КЭАЗ 277015

Автоматический выключатель OptiMat A-1250-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 КЭАЗ - трёхполюсный воздушный аппарат с номинальным током 1250 А и отключающей способностью 85 кА, предназначенный для защиты и коммутации силовых цепей в распределительных устройствах высокой мощности. Выключатель OptiMat A-1250-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 КЭAZ обеспечивает надёжную работу в промышленных системах с частыми нагрузочными колебаниями.

Назначение и область применения

Выключатель OptiMat A-1250-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 КЭАЗ используется для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Применяется в качестве главного распределительного аппарата в комплектных распределительных устройствах (КРУ), на вводах крупных объектов - промышленных цехах, энергоузлах, насосных станциях, металлургических линиях и других установках с высокими токами.

Технические характеристики

• Номинальный ток: 1250 А
• Номинальное напряжение: до 690 В переменного тока
• Отключающая способность: 85 кА при переменном токе
• Количество полюсов: 3
• Тип конструкции: выдвижное/выкатное исполнение - позволяет извлекать аппарат из ячейки без демонтажа проводов
• Диапазон настройки тепловой защиты: 500–1250 А - гибкая адаптация под конкретную нагрузку
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не предназначен для работы во влажной среде
• Моторный привод: да - обеспечивает дистанционное управление включением/отключением
• Тип подключения: болтовое - требует точного затягивания клемм согласно моменту затяжки
• Тип элемента управления: кнопка нажимная - ручное управление через переднюю панель
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (вкл./откл.), связи с системами АСУ ТП

Совместимость и монтаж

Выключатель OptiMat A-1250-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 КЭАЗ устанавливается в специализированные ячейки КРУ, совместимые с выкатной конструкцией. Для монтажа требуется свободный доступ к задней части аппарата для подключения шин и кабелей. Болтовое подключение требует соблюдения момента затяжки - не допускается перетягивание или недотягивание. Моторный привод подключается к внешнему управляющему контуру 24 В постоянного тока или 220 В переменного тока - тип питания указан в документации завода-изготовителя. Установка возможна только в вертикальном положении +-10°.

Безопасность и стандарты

Выключатель OptiMat A-1250-S2-3P-85-D-MR7.0-B-C2200-M2-P01-S1-03 КЭАЗ соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс отключения C - оптимальный для защиты силового оборудования с высокими пусковыми токами. Конструкция исключает случайное прикосновение к токоведущим частям при закрытых дверях ячейки благодаря степени защиты IP20.

Преимущества

• Выкатная конструкция снижает время обслуживания - можно проверить и заменить аппарат без отключения всей системы
• Широкий диапазон настройки защиты (500–1250 А) позволяет точно адаптировать порог срабатывания под реальные условия эксплуатации
• 6 вспомогательных контактов обеспечивают полноценную интеграцию в системы автоматизации и контроля
• Высокая отключающая способность (85 кА) гарантирует безопасность даже при серьёзных КЗ в сложных сетях
• Моторный привод повышает безопасность оператора - возможность удалённого управления

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Требует жестко фиксированной рамы и правильного монтажа в КРУ; самостоятельная установка без направляющих не допускается
• Не имеет встроенной защиты от перенапряжений - необходимо применять дополнительные устройства (например, разрядники)
• Подходит только для переменного тока - не работает в цепях постоянного тока
• Имеет значительные габариты и массу - требует усиленных несущих конструкций и спецтехники при перемещении

Примеры использования

• Главный ввод в цехе с несколькими трансформаторами 10/0,4 кВ
• Защита питательных линий к печам, прессам, конвейерам в сталелитейном производстве
• Распределительный щит на подстанции с высокой плотностью нагрузки
• Система бесперебойного питания (UPS) большой мощности

Практические советы

• Перед первым запуском обязательно проверьте настройку тепловой защиты - она должна соответствовать максимальному рабочему току вашей сети
• При использовании моторного привода убедитесь, что источник управления (24 В / 220 В) стабилен - скачки напряжения могут вызвать отказ привода
• Проверяйте момент затяжки болтов подключения - используйте динамометрический ключ, указанный в руководстве КЭАЗ
• При плановом осмотре проверяйте состояние контактных поверхностей - окисление увеличивает нагрев и снижает срок службы
• Для удобства обслуживания рекомендуется использовать выкатные направляющие с фиксацией - это исключает риск падения аппарата при извлечении
