Автоматический выключатель ВА-45 2000/1250А 3P 50кА выкатной EKF PROxima | mccb45-2000-1250v

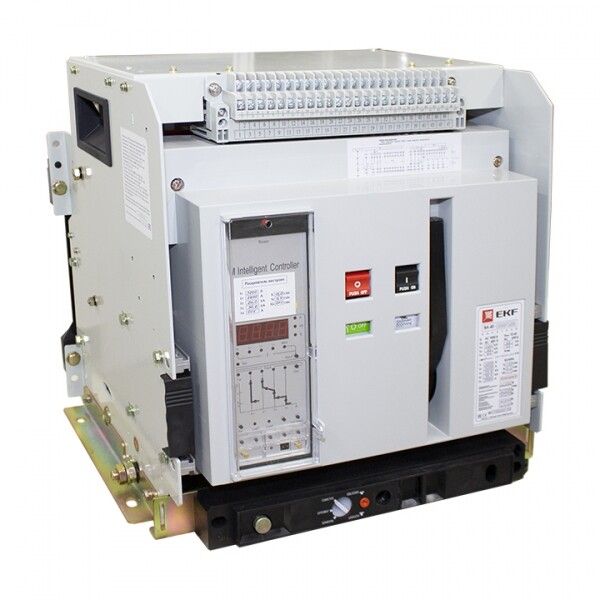

Автоматический выключатель ВА-45 2000/1250А 3P 80кА выкатной - надёжное коммутационное устройство серии PROxima от EKF, предназначенное для защиты мощных промышленных сетей переменного тока. Выкатная конструкция обеспечивает безопасную диагностику и обслуживание без демонтажа шин, что особенно важно в системах с высокими требованиями к бесперебойности.

Назначение и область применения

Автоматический выключатель ВА-45 2000/1250А 3P 80кА выкатной используется для защиты силовых цепей в промышленных объектах: на производствах, в АЭС, на насосных станциях, в системах конвейеров и крупногабаритном оборудовании. Он защищает сеть от перегрузок, коротких замыканий, потерь напряжения и утечек тока на землю. Устройство подходит для установки в комплектные распределительные устройства (КРУ) и ячейки среднего уровня напряжения, где требуется точная настройка и удалённый контроль состояния сети.

Технические характеристики

• Количество полюсов: 3 - подходит для трёхфазных сетей без нулевого провода;
• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальная отключающая способность: 80 кА - способность гашения дуги при аварийных токах короткого замыкания; подходит для сетей с высокой короткозамкнутой мощностью;
• Номинальное напряжение: 400–690 В AC - работает в промышленных сетях 400 В и выше, включая 660 В;
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, фиксировать причину отключения и работать с выдержкой времени;
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно задать чувствительность под конкретную нагрузку;
• Диапазон регулировки защиты от КЗ: 5000–100 000 А - адаптация под уровень тока короткого замыкания в вашей сети;
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм - не герметична, требует установки в закрытые щитовые;
• Тип подключения: болтовое, шинное - монтаж через сборные шины, без кабельных выводов;
• Тип привода: электрический - управление осуществляется кнопкой или внешним сигналом;
• Моторный привод: да - возможность дистанционного включения/отключения;
• Расцепитель минимального напряжения: да - отключает при падении напряжения ниже 70 % от номинала или полной потере питания;
• Индикатор отключения и указатель расцепления: да - наглядно показывает состояние аппарата даже после срабатывания;
• Частота: 50 Гц - оптимизирован для российских и близких сетей;
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу при температурах от –40 C до +55 C, в условиях повышенной влажности и запылённости;
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогов;
• Соответствие стандартам: ГОСТ Р 50030.1 и ГОСТ Р 50030.2 - соответствуют международному IEC 60947-2.

Совместимость и монтаж

Автоматический выключатель ВА-45 2000/1250А 3P 80кА выкатной устанавливается на монтажную плату внутри КРУ или ячеек типа KYN28, BLOKSET, TELA. Благодаря выкатной конструкции, он легко перемещается по направляющим - для осмотра, тестирования или замены достаточно отвести его назад, не отключая питание всей шины. Подключение выполняется исключительно через шинные контактные площадки - кабельные входы невозможны. Для работы необходим источник управления 24...230 В AC/DC для моторного привода и сигнализации. Комплексное устройство уже содержит все элементы управления, поэтому дополнительно не нужны модули.

Безопасность и стандарты

Автоматический выключатель ВА-45 сертифицирован по ГОСТ Р 50030.1 и ГОСТ Р 50030.2, что гарантирует соответствие требованиям безопасности для оборудования низкого напряжения. Защита от замыканий на землю предотвращает опасные утечки тока, повышая безопасность обслуживающего персонала. Индикация положения контактов и причины отключения минимизирует риск человеческой ошибки при диагностике. Наличие расцепителя минимального напряжения исключает самопроизвольное включение после восстановления питания - важное условие для взрывоопасных и технологически критических объектов.

Преимущества

• Выкатная конструкция - быстрый сервис без отключения всего щита;
• Электронный расцепитель - точная настройка, регистрация событий, возможность интеграции в SCADA;
• Поддержка моторного привода - реализуется автоматизация и дистанционное управление;
• Широкий диапазон настроек - адаптация под любую нагрузку от 500 А до 1250 А;
• Высокая отключающая способность (80 кА) - совместим с современными мощностями промышленных сетей;
• Длинная гарантия (7 лет) - свидетельство качества материалов и сборки;
• Интегрированная система индикации - сразу видно, почему произошло отключение.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• IP30 не обеспечивает защиту от воды и пыли - нельзя использовать вне помещений или в сырых помещениях без дополнительной оболочки;
• Требует наличия шинной системы подходящего формата - невозможно подключение обычных кабелей;
• Не рекомендован для частых ручных операций более 1000 раз в год - долговечность гарантирована для 10 тыс. циклов, но активное использование требует планового обслуживания;
• Не имеет встроенного термостата - при экстремальных температурах (>+55C) нужна принудительная вентиляция.

Примеры использования

• Главный ввод на заводе с потребляемой мощностью >1 МВт;
• Щитовая на химическом производстве - защита реакторов и насосов;
• Централизованное распределение электроэнергии в ЖКХ с несколькими ТП;
• Объекты с системой UPS - обеспечение отказоустойчивости при переходе на резерв;
• Железнодорожные депо - питание зарядных станций и эскалаторов.

Практические советы

• При проектировании учтите посадочные размеры - выкатной механизм требует свободного места перед шиной (минимум 30 см);
• Настройку расцепителей лучше выполнять с помощью специализированного программного обеспечения EKF - так достигаются точные значения и сохраняются журналы;
• Для систем с частыми отключениями используйте режим “блокировка повторного включения” - предотвратит попытки возврата при неустранённой неисправности;
• Проверьте наличие напряжения управления для моторного привода - без него дистанционное управление будет недоступно;
• При первом включении проведите проверку механической фиксации - убедитесь, что выкатной механизм движется плавно без заеданий;
• Регулярно очищайте контакты от оксидов - хотя они медные, в условиях запылённости возможен рост сопротивления.
