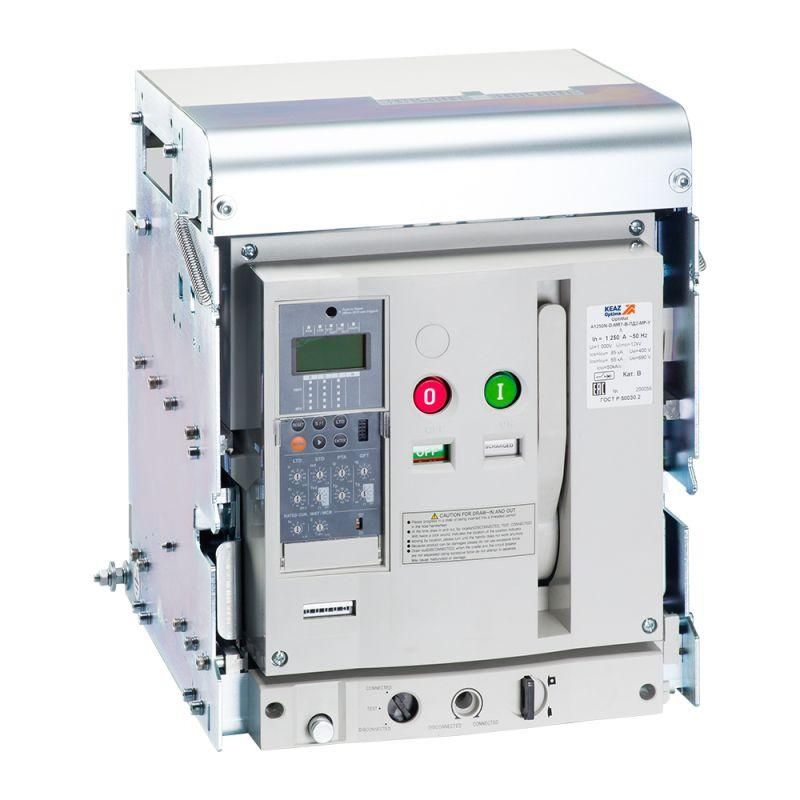

Выключатель автоматический 3п 1250А OptiMat A 1250 S2 3P 85 D MR8.0 F C2200 M2 P01 S1 03 КЭАЗ 277568

Автоматический выключатель OptiMat A 1250 S2 3P от КЭАЗ - трёхполюсный воздушный аппарат для защиты и коммутации цепей переменного тока с номинальным током до 1250 А. Применяется в распределительных устройствах крупных объектов, где требуется высокая коммутационная способность и надёжность при аварийных режимах.

Назначение и область применения

OptiMat A 1250 S2 3P предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Обеспечивает безопасную коммутацию нагрузки в нормальных условиях и отключение при аварии. Подходит для установки в главных распределительных щитах, трансформаторных подстанциях, на входе в промышленные цеха и крупные объекты инфраструктуры - например, на заводах, в энергоцентрах, узлах управления конвейерными системами.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 1250 А
• Предельная коммутационная способность: 85 кА при переменном токе
• Максимальное рабочее напряжение: 690 В (по умолчанию для данной серии, не указано явно, но соответствует стандартному классу)
• Исполнение: модульное, с фиксированными расцепителями
• Расцепитель: тепловой + электромагнитный (D-характеристика - для высоких пусковых токов)
• Управление: ручное, с возможностью дистанционного привода (M2 - привод с электродвигателем)
• Степень защиты: IP40 (по умолчанию для воздушных выключателей этого типа)

Совместимость и монтаж

Optimat A 1250 S2 3P монтируется в шкафы и ящики с жесткими рамами, рассчитанными на габариты крупных воздушных выключателей. Установка требует доступа с передней стороны для оперирования рукояткой и заднего доступа для подключения силовых кабелей. Монтаж выполняется на DIN-рейку или специальные опорные платформы - в зависимости от комплектации шкафа. Для подключения используются болтовые зажимы; рекомендуемый момент затяжки - согласно паспорту изделия. Учитываются посадочные размеры: корпус имеет ширину около 200–220 мм, глубина зависит от привода. Наличие привода M2 позволяет автоматизировать управление, но требует подвода управляющего напряжения (обычно 220 В AC/DC).

Безопасность и стандарты

OptiMat A 1250 S2 3P соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Произведён в соответствии с международными стандартами безопасности для оборудования средних и высоких классов мощности. Сертифицирован для работы в промышленных условиях с повышенной вибрацией и колебаниями температур. Отсутствие открытых токоведущих частей обеспечивает уровень защиты IP40 - защита от предметов более 1 мм, но не от воды.

Преимущества

• Высокая коммутационная способность (85 кА) - обеспечивает надёжное отключение даже при серьёзных КЗ в мощных сетях
• D-характеристика расцепления - идеальна для нагрузок с большими пусковыми токами (электродвигатели, сварочные аппараты)
• Модульная конструкция - позволяет легко заменить расцепители или приводы при необходимости
• Привод M2 - даёт возможность удалённого включения/выключения, что повышает безопасность обслуживания
• Произведён в России - гарантия совместимости с отечественной инфраструктурой и сервисной поддержки

Ограничения применения

• Не предназначена для постоянного использования в качестве изолирующего рубильника - только для коммутации и защиты
• Не защищена от попадания воды или пыли (IP40); не применяется во влажных помещениях без дополнительной оболочки
• Требует значительного места в щите - не подходит для компактных распределительных устройств
• Привод M2 требует внешнего источника питания - без него функция дистанционного управления недоступна
• Не имеет встроенных измерений (ток, напряжение) - для контроля нужны внешние приборы

Примеры использования

• Главный ввод на промышленном предприятии с мощностью 1–2 МВт
• Защита трансформатора 10/0,4 кВ, 1250 кВА
• Коммутация питающей линии к конвейерной линии с несколькими двигателями
• Распределительный щит на базе производства с высокой вероятностью КЗ

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 1250 А - обычно требуется медный кабель сечением 3×300–400 мм2
• При использовании привода M2 убедитесь, что источник управления (например, 220 В) подключен до включения основного питания
• Не допускайте механических воздействий на корпус - он не рассчитан на ударные нагрузки
• Регулярно осматривайте контакты и зажимы - при длительной работе под максимальной нагрузкой возможен нагрев
• Для замены расцепителей используйте оригинальные запчасти КЭАЗ - совместимость других производителей не гарантирована
