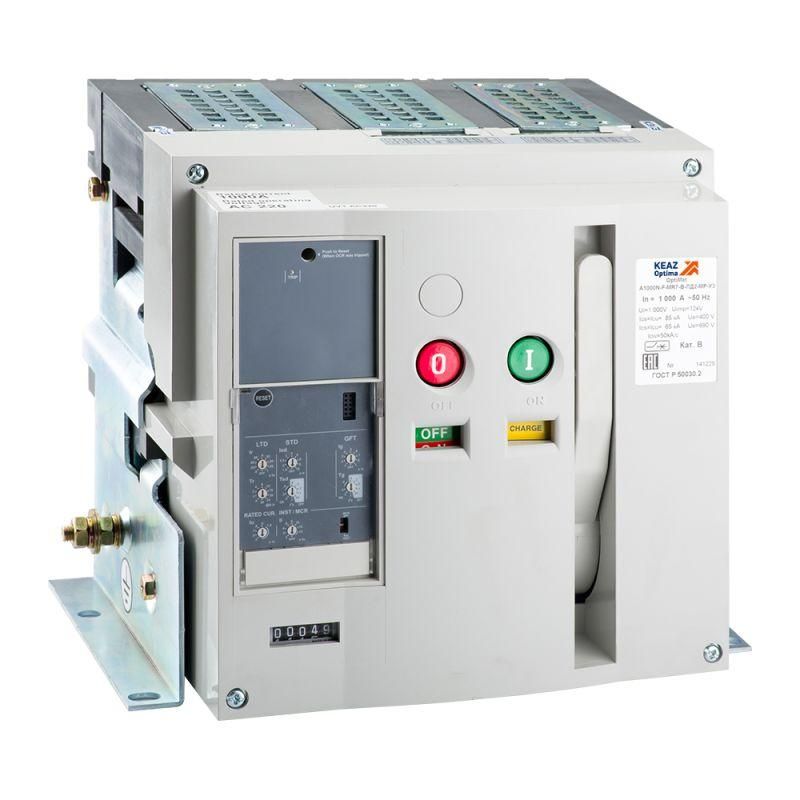

Выключатель автоматический 3п 1250А OptiMat A 1250 S2 3P 85 F MR7.0 B C2200 M0 P00 S1 03 КЭАЗ 277023

Автоматический выключатель 3-полюсный 1250А серия OptiMat A MR7.0 C2200 КЭАЗ предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Устройство применяется в распределительных щитах крупных объектов - промышленных предприятиях, энергообъектах, системах бесперебойного питания. Благодаря высокой отключающей способности и надёжному болтовому подключению, выключатель OptiMat A MR7.0 C2200 КЭAZ обеспечивает безопасную работу при больших токах.

Назначение и область применения

Автоматический выключатель 3-полюсный 1250А серия OptiMat A MR7.0 C2200 КЭАЗ используется для защиты мощных электрических цепей в промышленных сетях до 690 В переменного тока. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, у потребителей с большой нагрузкой - металлургические цеха, насосные станции, системы кондиционирования, конвейеры.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях с повышенным напряжением, включая промышленные системы 400–690 В.
• Номинальный ток: 1250 А - способен длительно проводить ток до этой величины без срабатывания.
• Отключающая способность: 85 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 85 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно точно настроить порог срабатывания под конкретную нагрузку, начиная с половины номинала.
• Количество полюсов: 3 - управление всеми тремя фазами одновременно, исключает частичное питание при аварии.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых шкафов.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы о состоянии выключателя (включен/выключен/сработал) в систему управления или сигнализацию.
• Тип подключения: болтовое - надёжное механическое соединение с медными шинами или кабелями через зажимы.
• Тип элемента управления: кнопка - ручное включение/отключение одним нажатием, удобно для оператора.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не снимается для обслуживания без демонтажа.

Совместимость и монтаж

Выключатель OptiMat A MR7.0 C2200 КЭАЗ устанавливается в сборные металлические шкафы с соответствующими направляющими или креплениями. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода и доступа к болтовым контактам. Подключение выполняется только после полного отключения сети. Максимальный момент затяжки болтов указан в руководстве - превышение может повредить изоляцию. Вспомогательные контакты подключаются отдельными проводами - рекомендуется использовать кабели сечением не менее 1,5 мм2 для слаботочных цепей. Установка возможна только вертикально - горизонтальное положение запрещено.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет двухступенчатую защиту: тепловую - против перегрузок, магнитную - против коротких замыканий. Конструкция исключает самопроизвольное включение. Все детали выполнены из термостойких материалов, устойчивых к дуговым воздействиям. Выключатель OptiMat A MR7.0 C2200 КЭАЗ прошёл испытания на долговечность и отказоустойчивость в условиях промышленной среды.

Преимущества

• Высокая отключающая способность 85 кА - обеспечивает безопасность даже в сетях с малым импедансом, где токи КЗ достигают максимума.
• Широкий диапазон регулировки защиты (500–1250 А) - позволяет адаптировать устройство под различные типы нагрузок без замены аппарата.
• 6 вспомогательных контактов - дают гибкость для интеграции в системы АСУ ТП, SCADA, сигнализации.
• Болтовое подключение - минимизирует риск нагрева и окисления контактов по сравнению с штекерными решениями.
• Изготовлен КЭАЗ - проверенный временем производитель с собственной технологической базой и контролем качества на всех этапах.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги, брызг.
• Не допускается использование в помещениях с взрывоопасной средой - не имеет взрывозащиты.
• Не подходит для частого ручного включения/отключения - рассчитан на основную защиту, а не на оперативное управление.
• Масса и габариты устройства значительны - требуют прочного крепления и подготовки места в шкафу.
• Нет возможности модульного расширения - все функции фиксированные, нельзя добавить дополнительные блоки.

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 10/0,4 кВ.
• Защита питающих линий к большим компрессорам или насосным агрегатам.
• Распределительный щит на заводе по производству стали - там, где токи КЗ могут достигать 80–90 кА.
• Щиты бесперебойного питания (UPS) на объектах с критически важной нагрузкой - медицинские учреждения, серверные.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала автомата - для 1250 А обычно используют многожильные медные кабели сечением 2×185–240 мм2.
• Настройте ток срабатывания по перегрузке на 10–15% выше рабочего тока оборудования - это предотвращает ложные срабатывания.
• Обязательно используйте вспомогательные контакты для контрольных цепей - они снижают время диагностики отказов.
• Проверяйте момент затяжки болтов динамометрическим ключом - пере- и недотянутые соединения вызывают перегрев.
• При замене старого автомата - сверьте габариты и глубину монтажа. OptiMat A MR7.0 C2200 КЭАЗ имеет специфическую форму рамы - не всегда совместим с другими сериями.
