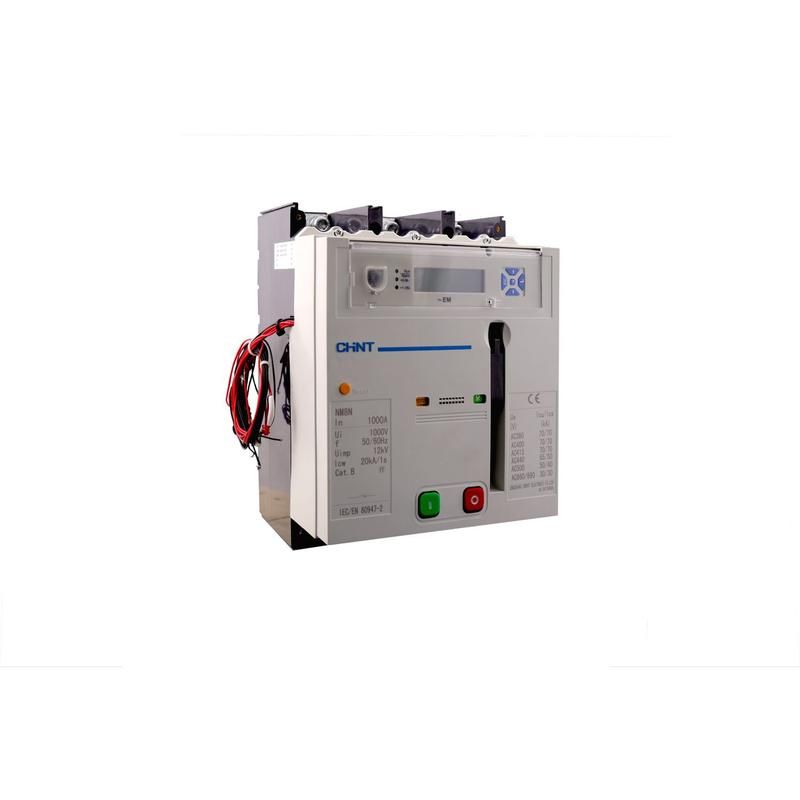

Выключатель автоматический NM8N-1600H EN 3P 1600А 100кА с электр. расцепителем (R) | 263125 CHINT

Автоматический выключатель NM8N-1600H EN от CHINT - трёхполюсное устройство в литом корпусе с электрическим расцепителем, рассчитанное на работу в сетях до 690 В переменного тока и 1000 В постоянного тока. Номинальный ток 1600 А и отключающая способность 100 кА делают его подходящим для защиты крупных распределительных щитов, мощных двигателей и промышленных линий.

Назначение и область применения

Выключатель NM8N-1600H EN используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных устройствах высокой мощности, где требуется надёжная коммутация и быстрое отключение при аварии. Применяется в промышленности: на станциях управления, в цехах с большим количеством оборудования, на конвейерах, насосных станциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Количество полюсов: 3
• Номинальный ток: 1600 А
• Отключающая способность: 100 кА при 50/60 Гц
• Защита от перегрузки: настраивается в диапазоне 640–1600 А
• Защита от короткого замыкания: регулируется от 3200 А до 19200 А
• Степень защиты: IP40 - защищён от доступа проводящих предметов более 1 мм, но не герметичен
• Тип корпуса: литый, прочный, без возможности вскрытия пользователем
• Частота: совместим с сетями 50/60 Гц

Совместимость и монтаж

Выключатель NM8N-1600H EN устанавливается в шкафах распределительных устройств. Монтаж возможен в любом положении - вертикальном, горизонтальном, а также с подключением силовых кабелей снизу корпуса. Это удобно при компактной сборке щита и позволяет оптимизировать маршруты проводки. Для подключения используются болтовые зажимы; рекомендуется соблюдать момент затяжки, указанный в руководстве производителя. Электрический расцепитель требует внешнего питания - необходимо предусмотреть источник управления (например, от сети 220 В или 24 В постоянного тока).

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям в литом корпусе. Произведено в соответствии со стандартами IEC 60947-2. Отключение происходит при превышении порогов тока, установленных пользователем, что исключает случайную активацию. Контакты выполнены из медных сплавов с серебром, обеспечивают долгую жизнь даже при многократных отключениях. Устройство не предназначено для частых операций включения/выключения - применяется только для защиты, а не для обычной коммутации.

Преимущества

• Широкий диапазон настройки защиты - можно точно адаптировать под конкретную нагрузку
• Высокая отключающая способность (100 кА) - безопасно работает даже при серьёзных аварийных режимах
• Гибкая установка - возможность подключения снизу и любое положение монтажа
• Электрический расцепитель - позволяет удалённо отключить устройство через сигнал управления
• Литой корпус - повышенная механическая прочность и защита внутренних элементов

Ограничения применения

• Не предназначен для частых ручных включений - только для защиты, а не для операционной коммутации
• Степень защиты IP40 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Требуется внешнее питание для электрического расцепителя - без него функция дистанционного отключения недоступна
• Максимальный рабочий ток 1600 А - не подходит для цепей выше этого значения
• Не имеет встроенной защиты по дифференциальному току - для этой функции нужен дополнительный модуль

Примеры использования

• Главный входной автомат в промышленном распределительном щите 10 кВ/0,4 кВ
• Защита главного двигателя насосной станции мощностью 500 кВт
• Распределительный автомат на участке конвейерной линии с несколькими приводами
• Щит управления технологической линией с высокими пусковыми токами

Практические советы

• Перед установкой проверьте соответствие номинала защиты (640–1600 А) расчетному току нагрузки - не забывайте про коэффициенты длительной работы
• При использовании электрического расцепителя убедитесь, что источник управления надёжен и имеет резервирование
• При монтаже с нижним подключением используйте кабельные вводы с правильным сечением - для 1600 А потребуются кабели 2×(240–300) мм2
• Не открывайте корпус - он литой и не предусматривает сервисного обслуживания внутри
• Для условий с высокой температурой окружающей среды (более +40 C) требуется снижение номинального тока - сверьтесь с графиком тепловой деформации в документации CHINT
