Выключатель автоматический 3п 2000А OptiMat A 2000 S2 3P 85 D MR8.0 B C2200 M2 P03 S1 03 КЭАЗ 277260

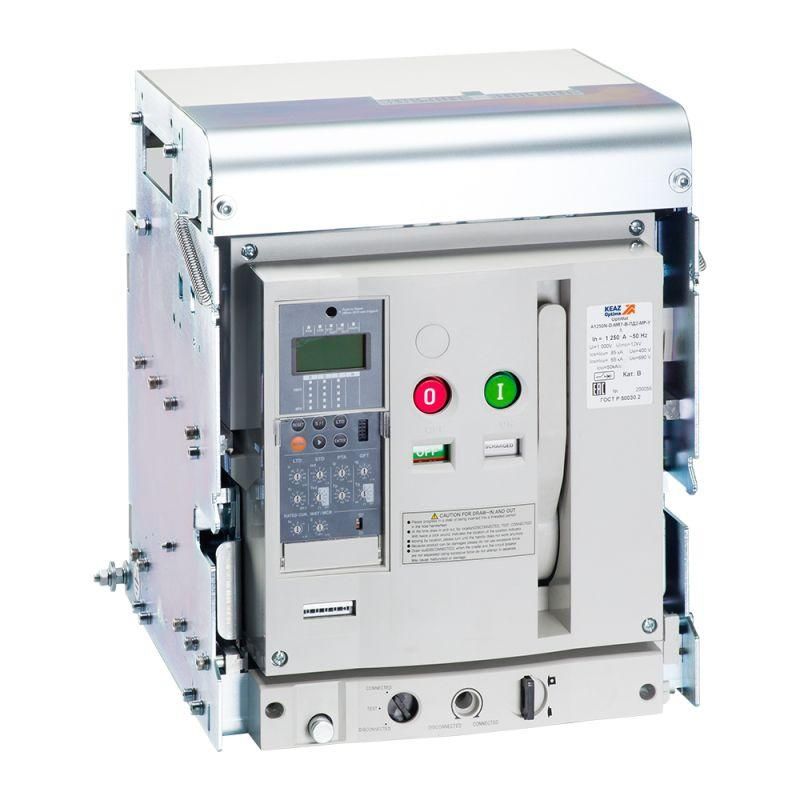

Автоматический выключатель OptiMat A MR8.0 C2200 КЭАЗ - трёхполюсный воздушный аппарат на 2000 А с высокой отключающей способностью 85 кА, предназначенный для защиты и коммутации мощных распределительных сетей в промышленных объектах. Выключатель OptiMat A MR8.0 C2200 КЭAZ оснащён выдвижной конструкцией и моторным приводом, что упрощает обслуживание и повышает безопасность при работе.

Назначение и область применения

Выключатель Optimat A MR8.0 C2200 КЭАЗ используется для защиты электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Применяется в качестве главного вводного аппарата или секционного выключателя в распределительных устройствах среднего и крупного масштаба: промышленные цеха, энергообъекты, насосные станции, системы конвейеров, комплектные трансформаторные подстанции.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая промышленные сети 400–690 В.
• Номинальный ток: 2000 А - способен бесперебойно проводить ток до 2000 А при длительной нагрузке.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых щитах.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/выключен) в систему управления или АСУ ТП.
• Моторный привод: да - обеспечивает дистанционное включение и отключение, снижает риск травм при операциях.
• Тип подключения: болтовое - силовые клеммы подключаются через болты, требуют точного момента затяжки.
• Тип управления: кнопка нажимная - ручное управление осуществляется через физическую кнопку на лицевой панели.
• Конструкция: выдвижное/выкатное устройство - основной блок можно извлечь из корпуса для ремонта или проверки без демонтажа проводов.

Совместимость и монтаж

Выключатель OptiMat A MR8.0 C2200 КЭАЗ устанавливается в шкафы и ячейки, соответствующие габаритам и требованиям к механической прочности. Для монтажа требуется свободное пространство минимум 800 мм спереди для выдвижения блока. Подключение силовых кабелей выполняется через болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Моторный привод подключается к внешнему источнику питания 220 В или 380 В переменного тока. Вспомогательные контакты используются для интеграции в системы автоматизации - рекомендуется использовать экранированные кабели для сигнальных цепей.

Безопасность и стандарты

Выключатель OptiMat A MR8.0 C2200 КЭАЗ соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях промышленных помещений с нормальной влажностью и температурой от -25C до +40C. Отсутствие защиты выше IP20 требует обязательного размещения внутри закрытых металлических шкафов. Наличие моторного привода исключает необходимость ручного воздействия на токоведущие части во время операций.

Преимущества

• Высокая отключающая способность (85 кА) - надёжно справляется с максимальными токами КЗ даже в крупных промышленных сетях.
• Выдвижная конструкция - позволяет проводить диагностику и ремонт без отключения всей системы.
• Регулируемая защита от перегрузки - возможность точно настроить порог срабатывания под реальные условия нагрузки.
• Моторный привод - повышает безопасность персонала и совместим с системами удалённого управления.
• Шесть вспомогательных контактов - обеспечивают гибкую интеграцию в АСУ ТП и системы учёта.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Требует жесткой рамы и достаточного места для выдвижения - не подходит для компактных шкафов без зазора спереди.
• Не имеет встроенного теплового реле - защита от перегрузки реализуется через внешний модуль, который настраивается вручную.
• Подходит только для постоянного монтажа - не рассчитан на частое перемещение или мобильное применение.

Примеры использования

• Главный ввод в цехе с мощностью 1,5 МВт - защита от КЗ и перегрузок при запуске больших двигателей.
• Секционный выключатель в распределительном пункте 6(10)/0,4 кВ - позволяет изолировать участок сети для ремонта.
• Контрольный пункт на конвейерной линии - управление питанием группы оборудования через кнопку и моторный привод.
• Интеграция в АСУ ТП металлургического завода - использование вспомогательных контактов для контроля состояния аппарата.

Практические советы

• Перед первым включением проверьте момент затяжки болтов - некорректный момент вызывает нагрев и выход из строя.
• Настройку тока срабатывания защиты делайте после замера фактической нагрузки - не используйте максимум 2000 А без необходимости.
• Обеспечьте доступ к выдвижному механизму - минимальный зазор 800 мм спереди обязателен для безопасного обслуживания.
• Проверяйте состояние вспомогательных контактов каждые 6 месяцев - окисление может нарушить связь с системой управления.
• При использовании моторного привода убедитесь, что источник питания стабилен - скачки напряжения могут повредить привод.
