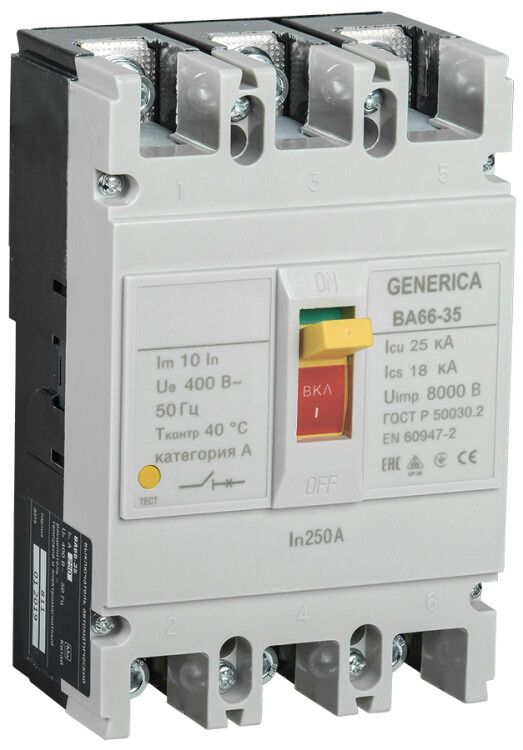

Выключатель автоматический ВА66-35 3Р 250А 25кА GENERICA - SAV30-3-0250-G IEK

Автоматический выключатель ВА66-35 от GENERICA - трёхполюсное устройство на 250 А и 25 кА отключающей способности, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в промышленных распределительных щитах. Артикул sav30-3-0250-g соответствует серии ВА66.

Назначение и область применения

Выключатель автоматический ВА66-35 используется для безопасного отключения электрической цепи при аварийных ситуациях: перегрузке, коротком замыкании или снижении напряжения ниже допустимого уровня. Также обеспечивает ручное включение и отключение нагрузки. Применяется в промышленных системах питания: силовые щиты, питающие линии двигателей, конвейеры, насосы, компрессоры и другую тяжёлую аппаратуру с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В между фазами;
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и медленного на длительную перегрузку;
• Диапазон настройки защиты от перегрузки: 2500 А - предельное значение, при котором срабатывает тепловой расцепитель; фактическая настройка производится внутри этого диапазона, но сам выключатель имеет жёстко заданную максимальную границу;
• Защита по минимальному напряжению: да - автоматически отключается при падении напряжения ниже порогового значения, предотвращая запуск оборудования при нестабильном питании;
• Тип подключения: винтовое - надёжное соединение с шинами или кабелями через зажимы;
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды и пыли;
• Способ монтажа: монтажная плата - устанавливается на специальную раму или плату, не является DIN-рейкой;
• Моторный привод: да - позволяет удалённо включать/выключать устройство через внешний электропривод;
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации;
• Тип элемента управления: рычажковый - удобный механический переключатель для ручного управления;
• Конструкция: стационарный - не предусматривает возможность извлечения из корпуса без демонтажа;
• Количество переключающих контактов: 0 - не имеет дополнительных вспомогательных контактов для сигнализации или блокировки.

Совместимость и монтаж

Выключатель ВА66-35 устанавливается исключительно на монтажную плиту или специализированную раму, совместимую с габаритными размерами устройства. Он не совместим с обычными DIN-рейками. Для подключения используются винтовые зажимы - необходимо использовать кабели с подходящей площадью сечения и правильно затягивать болты усилием, указанным в руководстве. Моторный привод требует отдельного источника питания 24–230 В переменного или постоянного тока - он не встроен. Убедитесь, что место установки обеспечивает доступ к рычагу управления и вентиляцию для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для автоматических выключателей низкого напряжения. Защита от минимального напряжения и двухступенчатый расцепитель обеспечивают соответствие современным нормам безопасности промышленных объектов. IP30 не обеспечивает защиту от влаги - применение возможно только в закрытых, сухих помещениях без воздействия брызг, пара или пыли.

Преимущества

• Высокая отключающая способность (25 кА) делает его пригодным для мощных промышленных сетей с большими токами КЗ;
• Наличие защиты по минимальному напряжению повышает безопасность технологического процесса - оборудование не запустится при просадке сети;
• Моторный привод позволяет реализовать дистанционное управление и автоматизацию без необходимости физического доступа к щиту;
• Жесткая конструкция и долгий срок службы (15 лет) снижают частоту обслуживания и замены;
• Известный бренд GENERICA и серия ВА66 обеспечивают стандартизированные параметры и совместимость с другими изделиями этой линейки.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита;
• Не подходит для открытых площадок или помещений с повышенной влажностью - степень защиты IP30 недостаточна;
• Не имеет вспомогательных контактов - нельзя подключить сигналы состояния («включен/отключен») без внешних модулей;
• Фиксированная максимальная настройка перегрузки (2500 А) не позволяет регулировать чувствительность ниже 250 А - не подходит для слаботочных цепей;
• Стационарная конструкция требует полного демонтажа для ремонта или замены - невозможно просто “вынуть” устройство из щита.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 380 В, обслуживающем цех с несколькими двигателями;
• Щит управления крупным конвейером с частотником - защита от скачков тока и просадки напряжения;
• Линия питания компрессора воздуха в заводской системе - где требуется надёжная защита и возможность дистанционного отключения;
• Цепь питания сварочного аппарата с высокими импульсными нагрузками - благодаря высокой отключающей способности и термобиметаллическому расцепителю.

Практические советы

• Перед установкой проверьте, что сечение кабеля соответствует току 250 А - обычно требуется минимум 95 мм2 меди;
• При использовании моторного привода убедитесь, что источник питания стабилен и соответствует заявленным параметрам (например, 24 В DC);
• Не используйте этот выключатель вместо рубильника - он не предназначен для частых ручных коммутаций более 1000 раз в год;
• При сборке щита учтите, что ВА66-35 занимает значительное пространство - заранее спроектируйте расположение других устройств;
• Для контроля состояния системы рекомендовано подключить внешние индикаторы положения - так как встроенных контактов нет.
