Автоматический выключатель ВА88-37М PRO SVA40-3-0315-E 3Р 315А 35кА | Б0051942 ЭРА

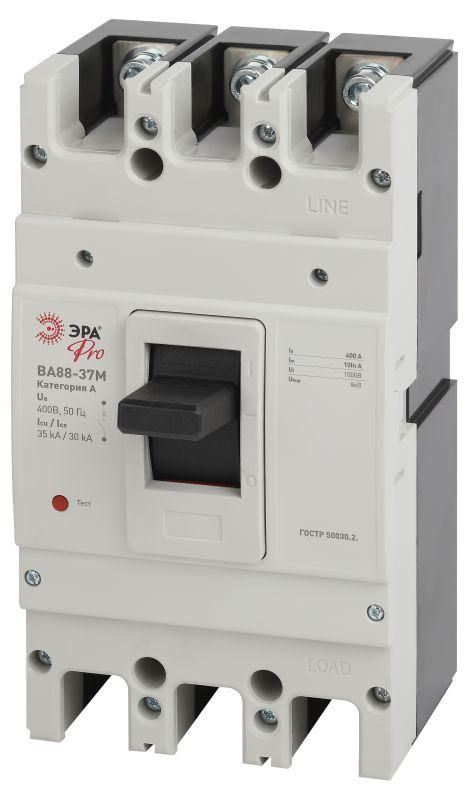

Автоматический выключатель ВА88-37М PRO SVA40-3-0315-E - трёхполюсное устройство в литом корпусе с номинальным током 315 А и отключающей способностью 35 кА, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжное управление мощными нагрузками.

Назначение и область применения

Выключатель ВА88-37М PRO SVA40-3-0315-E используется для коммутации и защиты трёхфазных сетей переменного тока с напряжением до 400 В. Он обеспечивает автоматическое отключение при:

• перегрузке - когда ток превышает установленную величину;
• коротком замыкании - при внезапном росте тока до значений до 35 кА;
• снижении напряжения ниже допустимого уровня - благодаря функции защиты по минимальному напряжению.

Устройство применяется в промышленных системах: на станках, конвейерах, насосных группах, вентиляционных комплексах и других объектах с высокой потребляемой мощностью.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Число полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 35 кА - максимальный ток КЗ, который выключатель способен безопасно прервать
• Род тока: переменный (AC)
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети
• Напряжение катушки управления: 400 В - требует наличия именно такого напряжения для работы электромагнитного расцепителя
• Степень защиты: IP30 - защита от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли
• Способ монтажа: встраиваемый - устанавливается внутрь шкафа или щита
• Подключение силовых контактов: болтовое - требует затяжки кабельных наконечников гаечными ключами
• Управление: рычажковый переключатель - наглядное положение “Вкл/Выкл”
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление
• Защита по минимальному напряжению: да - отключится при падении напряжения ниже порогового значения, предотвращая самозапуск оборудования после восстановления питания

Совместимость и монтаж

Выключатель ВА88-37М PRO SVA40-3-0315-E имеет втычную конструкцию, что позволяет легко вставлять его в специальные направляющие DIN-рейки. Монтаж выполняется в закрытые распределительные щиты с достаточным зазором для теплоотвода. Болтовое подключение требует подготовки кабеля: жилы должны быть обжаты наконечниками соответствующего сечения. Убедитесь, что посадочные размеры совпадают с типом DIN-рейки (обычно 35 мм). Для правильной работы необходимо соблюдать рекомендованную затяжку болтов - избыточная сила повредит контакт, слабая - вызовет перегрев.

Безопасность и стандарты

Выключатель ВА88-37М PRO SVA40-3-0315-E соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Его исполнение IP30 исключает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - поэтому применение возможно только внутри закрытых щитов. Наличие защиты по минимальному напряжению снижает риск аварийного запуска оборудования после сбоев в питании.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ, характерными для промышленных объектов
• Функция защиты от просадки напряжения - предотвращает неконтролируемый запуск машин после восстановления энергоснабжения
• Надёжная конструкция в литом корпусе - устойчив к механическим воздействиям и долговечен в условиях вибраций
• Ясное визуальное положение рычага - легко определить состояние выключателя без тестирования
• Совместимость с широким спектром DIN-реек - универсальная установка в стандартные щиты

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от пыли, влаги и брызг
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния или интерфейсы с АСУ ТП
• Требуется наличие 400 В для работы катушки управления - не работает при пониженном напряжении (например, 220 В)
• Не подходит для бытовых сетей - слишком большой ток срабатывания (315 А) и отсутствие защиты от утечек тока
• Не имеет встроенной тепловой защиты сверхвысоких токов - для точной координации с другими аппаратами нужен расчёт по времятоковым характеристикам

Примеры использования

• Главный входной автомат в промышленном щите для станка с двигателем 110–130 кВт
• Защита группы конвейеров на пищевом производстве
• Отключение крупного насосного узла в системе водоснабжения
• Распределительный автомат в цехе с несколькими тяжёлыми нагрузками

Практические советы

• Выбирая ВА88-37М PRO SVA40-3-0315-E, проверьте соответствие номинального тока вашей нагрузке - он должен быть выше максимального рабочего тока, но не превышать возможности кабеля
• Используйте только медные кабели с наконечниками; алюминиевые жилы не рекомендуются из-за риска окисления и плохого контакта
• При монтаже в щитах с плотной компоновкой учтите необходимый воздушный зазор вокруг аппарата - минимум 50 мм с каждой стороны для охлаждения
• Если вам нужны сигналы о состоянии выключателя - выбирайте модификацию с вспомогательными контактами (например, SVA40-3-0315-E+AC)
• Не используйте этот выключатель в качестве основного рубильника - он не рассчитан на частые ручные включения/отключения под нагрузкой
