Выключатель автоматический силовой NXM-400S 3п 315А 50кА CHINT 131371

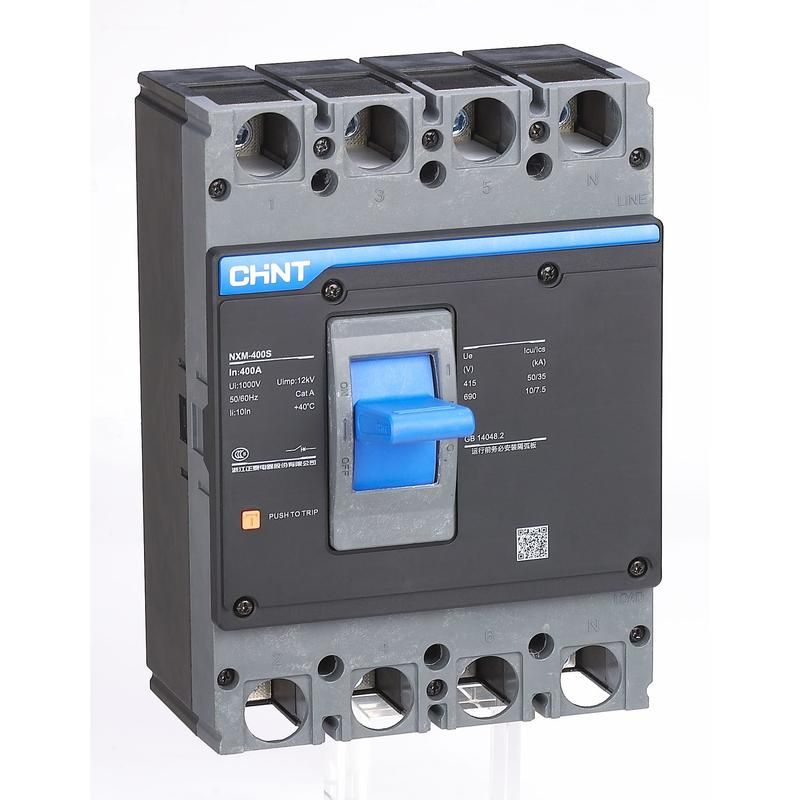

Автоматический выключатель NXM-400S (R) от CHINT - трёхполюсное устройство на 315 А с отключающей способностью 50 кА, предназначенное для надёжной защиты распределительных систем в условиях высоких токов короткого замыкания. Выключатель NXM-400S (R) устанавливается в ВРУ, АВР и ГРЩ, обеспечивая безопасную работу электрооборудования.

Назначение и область применения

Выключатель NXM-400S (R) применяется в качестве основного коммутационного и защитного аппарата в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает силовые цепи от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для промышленных объектов, энергообъектов, заводских линий и других мест, где требуется высокая надёжность и большая отключающая способность.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить длительно без перегрева.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока, для которой рассчитан аппарат.
• Отключающая способность Icu: 50 кА - наибольший ток короткого замыкания, который выключатель может безопасно отключить без потери работоспособности.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных сетей.
• Тип конструкции: Автоматический выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям и внешней среде.
• Степень защиты IP30: Защита от твёрдых предметов больше 2,5 мм, но не от воды - подходит для установки внутри щитов, не для открытой эксплуатации.
• Диапазон регулировки тока КЗ: 3780 А - предел срабатывания мгновенного расцепления при коротком замыкании; можно настроить на этот порог для точной адаптации под нагрузку.
• Конструктивное исполнение: Встроенное - выключатель монтируется внутрь шкафа, без внешних элементов управления.
• Моторный привод: Да - позволяет дистанционно включать/выключать аппарат через электропривод, что удобно для автоматизированных систем и удалённого управления.

Совместимость и монтаж

Выключатель NXM-400S (R) совместим со стандартными DIN-рейками и шкафами для распределительных устройств. Для монтажа необходим доступ к задней части аппарата - он крепится жёстко, без возможности поворота. Моторный привод требует подключения к управляющему контуру 24–230 В переменного или постоянного тока. Обязательно соблюдать посадочные габариты и зазоры согласно чертежам производителя. Не рекомендуется устанавливать рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Выключатель NXM-400S (R) соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применяется в соответствии с требованиями ПУЭ для защиты ответственных цепей. Наличие сертификатов подтверждает соответствие требованиям безопасности при работе в промышленных условиях.

Преимущества

• Высокая отключающая способность (50 кА) делает выключатель NXM-400S (R) подходящим для мощных распределительных систем, где возможны значительные аварийные токи.
• Интегрированный моторный привод позволяет реализовать автоматическое управление без ручного вмешательства - идеально для систем АВР и SCADA.
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям, пыли и механическим повреждениям в промышленной среде.
• Настройка тока срабатывания КЗ на уровне 3780 А даёт возможность точно адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний.

Ограничения применения

• Степень защиты IP30 исключает использование вне закрытых щитов - нельзя применять во влажных, пыльных или наружных условиях без дополнительной оболочки.
• Не предназначена для частого ручного включения/отключения - аппарат рассчитан на основную защиту, а не на оперативное управление.
• Требуется наличие свободного места вокруг корпуса для теплоотвода - плотная компактная сборка может вызвать перегрев.
• Моторный привод требует дополнительного питания и контрольной логики - без них функция не активируется.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью до 200 кВт.
• Защита секций АВР в больницах или серверных, где важна бесперебойная работа.
• Коммутирующее устройство в распределительном пункте конвейерной линии с высокими пусковыми токами.
• Централизованное управление питанием нескольких станков через один выключатель NXM-400S (R) с дистанционным приводом.

Практические советы

• Перед установкой проверьте, что расчетный ток короткого замыкания в вашей сети не превышает 50 кА - иначе выключатель не справится.
• При использовании моторного привода убедитесь, что управляющий сигнал соответствует заявленному напряжению (обычно 24 В DC / 230 В AC).
• Для обслуживания используйте только инструменты с изолированными ручками - даже при отключенном питании в щите может сохраняться опасный потенциал.
• Если планируете многократное дистанционное управление, предусмотрите резервное питание для моторного привода - потеря сигнала может заблокировать включение.
• Обращайте внимание на маркировку контактов - правильное подключение фаз и ноля к соответствующим полюсам критично для работы защиты.
