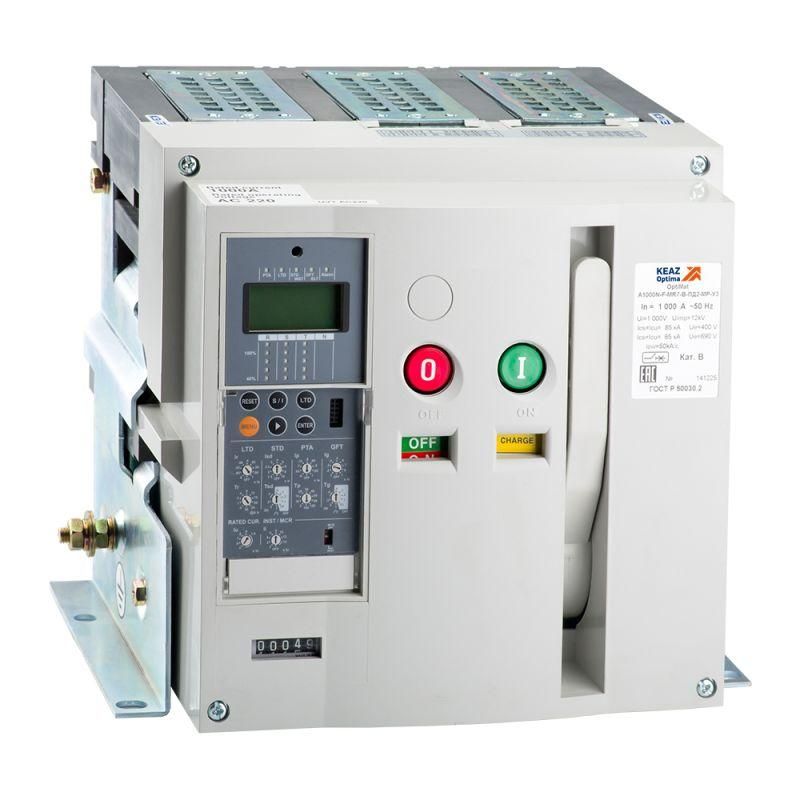

Выключатель автоматический 3п 85А OptiMat A 1250 S2 3P 85 F MR8.0 B C2200 M2 P04 S1 06 КЭАЗ 298723

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-85-F-MR8.0-B-C2200-M2-P04-S1-06 от КЭАЗ предназначен для защиты мощных электрических цепей до 1250 А в промышленных системах. Этот выключатель обеспечивает надёжное отключение при коротком замыкании и перегрузке, а его двигательный привод позволяет управлять им дистанционно. Модель оптимальна для крупных объектов - подстанций, производственных линий и распределительных щитов.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-85-F-MR8.0-B-C2200-M2-P04-S1-06 используется для защиты и коммутации трёхфазных сетей переменного тока с номинальным напряжением до 690 В. Он применяется там, где требуется высокая отключающая способность - до 85 кА - и точная настройка защиты. Подходит для установки в главных распределительных щитах, на входе в цеховые сети, в системах питания насосных станций, компрессоров, больших двигателей и других мощных потребителей.

Технические характеристики

• Номинальный ток: 1250 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: электронный - позволяет точно настраивать токи срабатывания и задержки
• Диапазон настройки защиты от перегрузки: 500–1250 А - можно адаптировать под нагрузку без замены аппарата
• Вид привода: двигательный - управление осуществляется через внешний привод, в том числе дистанционно
• Моторный привод: да - совместим с автоматическими системами управления
• Степень защиты IP20 - защищён от доступа пальцами и предметов более 12 мм, но не от пыли и воды
• Тип подключения: болтовое - требует правильного затягивания клемм
• Способ монтажа: монтажная плата - закрепляется на жёсткой поверхности, не является шасси-блоком
• Конструкция: встраиваемое устройство фиксированной установки - не извлекается после монтажа
• Тип элемента управления: кнопка нажимная - ручное включение/выключение
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (вкл/выкл, авария)

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-1250-S2-3P-85-F-MR8.0-B-C2200-M2-P04-S1-06 монтируется на металлическую платформу с соблюдением зазоров для теплоотвода. Болтовые клеммы требуют момента затяжки, указанного в руководстве - переусердствовать нельзя. Для работы двигателя привода необходим источник постоянного тока 24 В или 110 В (зависит от исполнения). Вспомогательные контакты подключаются к системам АСУ ТП, сигнализации или интерлоков. Установка возможна только в сухих помещениях с температурой от -25C до +40C. Недопустимо использование в условиях повышенной запылённости или влажности - IP20 не обеспечивает защиту от пыли и брызг.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Все материалы корпуса самозагасающие. Применение устройства в соответствии с инструкцией гарантирует безопасность персонала и оборудования.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сетей с большими токами КЗ
• Широкий диапазон настройки защиты (500–1250 А) - один аппарат покрывает широкий спектр нагрузок
• Электронный расцепитель - точнее механических аналогов, позволяет программировать времятоковые характеристики
• Двигательный привод и моторный привод - обеспечивают удалённое управление и интеграцию в автоматизированные системы
• 6 вспомогательных контактов - удобны для контроля состояния и связи с PLC

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 исключает работу на улице или в сыром цехе
• Требуется жёсткая монтажная плита - не подходит для гибких рам или панелей с деформацией
• Не имеет функции ручного привода - при отказе двигателя привода оператор не сможет вручную отключить аппарат без специального инструмента
• Не рекомендован для частых циклов включения/отключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Главный ввод в цех с мощными станками (ток 1000–1200 А)
• Распределительный щит на насосной станции с двигателями 400–500 кВт
• Щит питания конвейерной линии с несколькими частотниками
• Подстанция 6(10)/0,4 кВ - как выключатель на стороне 0,4 кВ перед группой трансформаторов

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момент затяжки болтов - неверный контакт вызывает нагрев
• Настройте ток срабатывания защиты не выше 90% от максимальной нагрузки - это сохраняет ресурс аппарата
• Используйте вспомогательные контакты для формирования сигналов “отключен”, “сработала защита” - это ускорит диагностику
• При использовании моторного привода убедитесь, что источник питания стабилен - скачки напряжения могут повредить электронику
• Обязательно проведите первичное тестирование с помощью портативного анализатора - проверьте время срабатывания при токе 1,13·Iн
• Не используйте этот выключатель вместо рубильника - он не предназначен для частого ручного отключения
