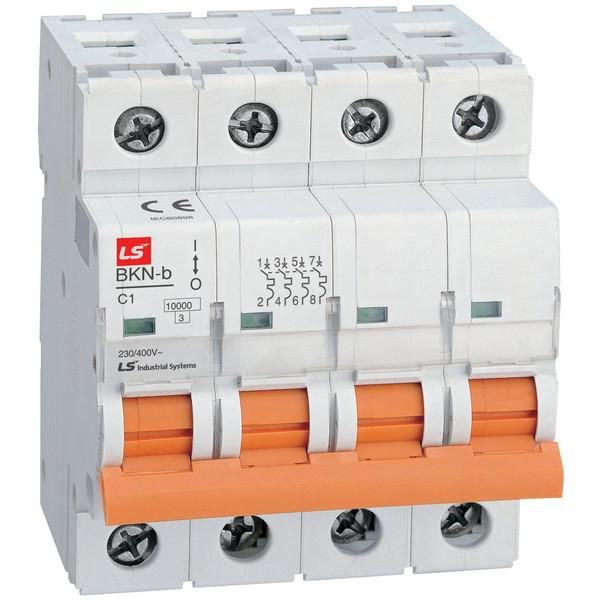

Автоматический выключатель BKN-b 4P C25A - 061404368B LSIS

Автоматический выключатель модульный 4 полюса C 25А BKN-b - это надёжный защитный аппарат от перегрузок и коротких замыканий, предназначенный для установки на DIN-рейку в распределительных щитах. Бренд LS Electric обеспечивает соответствие стандартам промышленного уровня, а артикул 061404368b позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Автоматический выключатель модульный 4 полюса C 25А BKN-b защищает трёхфазные цепи переменного тока напряжением до 380 В от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в промышленных и коммерческих объектах: для защиты двигателей, насосов, конвейеров, систем вентиляции и другого оборудования с высокой пусковой нагрузкой. Подходит для установки в силовых шкафах, распределительных пунктах и автоматизированных системах управления.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 4 - защищает все три фазы и ноль одновременно, что важно для трёхфазных сетей с заземлённой нейтралью.
• Характеристика расцепления: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пуском (электродвигатели, освещение, компрессоры).
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Напряжение: 380 В - рассчитан на работу в трёхфазных сетях 400 В (по европейскому стандарту).
• Род тока: переменный (AC) - не предназначен для постоянного тока.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм) на рейке, что влияет на планирование щита.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги. Устанавливается только внутри закрытых щитов.
• Диапазон температур: от -5 до +40 C - не рекомендуется использовать в неотапливаемых помещениях зимой или в жарких условиях без вентиляции.
• Монтаж: на DIN-рейку типа TS35/7,5 или TS35/15.
• Исполнение: стационарное - не предназначен для перемещения или частой перестановки.

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса C 25А BKN-b совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или инструментов не требуется. Клеммы рассчитаны на медные провода сечением от 0,5 до 25 мм2. Перед подключением проверьте, чтобы провода были плотно затянуты - слабый контакт вызывает нагрев и выход из строя. Обязательно соблюдайте полярность при подключении входа и выхода - хотя для AC это не всегда критично, производитель рекомендует правильную ориентацию.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках до 1000 В. Наличие двух типов расцепителей - электромагнитного (для КЗ) и теплового (для перегрузки) - гарантирует двойную защиту. Материалы корпуса самозатухающие, что снижает риск распространения огня.

Преимущества

• Универсальная характеристика C подходит для большинства промышленных нагрузок без необходимости подбора более чувствительных вариантов (B или D).
• Чёткая визуальная индикация положения контактов - рычаг легко отличить: “I” - включено, “O” - выключено, среднее положение - сработал.
• Высокая отключающая способность (10 кА) делает его подходящим даже для участков с близкими источниками питания (например, рядом с трансформатором).
• Компактность - всего 4 модуля на 4 полюса, экономит место в щите.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает использование на улице, в сырых или пыльных местах.
• Не подходит для цепей с постоянным током - только для переменного (AC).
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, большие насосы или тяжёлые станки), где лучше выбрать характеристику D.
• Работает только в пределах температур от -5 до +40 C - в холодных регионах требует обогрева щита.
• Не имеет функции дистанционного управления или сигнализации - только ручное включение/выключение.

Примеры использования

• Защита трёхфазного двигателя мощностью до 11 кВт в системе конвейера.
• Щитовая защита группы светильников и розеток в офисном помещении.
• Подключение вводного автомата в распределительном щите малого производства.
• Обеспечение безопасности цепи HVAC-системы с компрессором.

Практические советы

• Выбирая автомат, убедитесь, что суммарная нагрузка всех подключённых устройств не превышает 25 А. Лучше оставлять запас 10–15 %.
• При установке нескольких автоматов в одном щите - располагайте их с учётом доступа к рычагам. Автоматический выключатель модульный 4 полюса C 25А BKN-b требует свободного места спереди для оперативного отключения.
• Не используйте этот аппарат вместо УЗО - он не реагирует на токи утечки. Для защиты людей нужен отдельный дифференциальный автомат или УЗО.
• Проверяйте состояние контактов каждые 1–2 года - особенно после аварийных отключений. При подгорании клемм - заменяйте выключатель полностью.
• Артикул 061404368b - точный идентификатор для заказа запасных частей или аналогичных моделей в будущем.
