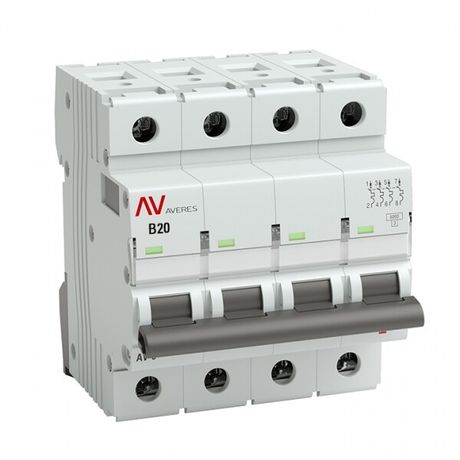

Выключатель автоматический четырехполюсный AV-6 20А B 6кА AVERES | mcb6-4-20B-av EKF

Автоматический выключатель модульный четырехполюсный 20А 6кА тип B от EKF (серии Averes, артикул mcb6-4-20b-av) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Четыре полюса позволяют контролировать все фазы и ноль одновременно, а класс отключения B обеспечивает надежную работу при умеренных пусковых токах.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 20А 6кА тип B используется для защиты групповых цепей в системах переменного тока 400 В. Подходит для установки в щитках жилых домов, офисов, магазинов и легкопромышленных объектов. Особенно эффективен там, где есть оборудование с умеренным пусковым током - например, освещение, розеточные группы, насосы, малые станки. Наличие коммутируемого нулевого провода позволяет полностью отключать цепь, что важно для безопасности обслуживания.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - срабатывает при токе 3–5 крат от номинала, подходит для бытовых нагрузок
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и механическую нагрузку на проводку
• Номинальное импульсное напряжение: 6,2 кВ - устойчив к сетевым импульсным перенапряжениям
• Поперечное сечение проводника: 1–25 мм2 - совместим с большинством медных кабелей, используемых в бытовой и промышленной проводке
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от –25C до +50C - подходит для неотапливаемых помещений, включая подвалы и технические этажи
• Модульная ширина: 4M - занимает четыре стандартных модуля на DIN-рейке
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода сечением 1–25 мм2. Клеммы имеют защитные шторки - предотвращают случайное прикосновение к токоведущим частям. Обязательно соблюдайте полярность при подключении нулевого провода, так как он коммутируется. Устройство имеет окно для маркировки - рекомендуется указывать номер цепи или нагрузку. Глубина монтажа составляет 50 мм - убедитесь, что в щите достаточно места для свободного открывания крышки.

Безопасность и стандарты

Автоматический выключатель модульный четырехполюсный 20А 6кА тип B соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Это гарантирует соответствие требованиям к безопасности, долговечности и точности срабатывания. Класс токоограничения 3 и номинальное импульсное напряжение 6,2 кВ обеспечивают защиту оборудования от внешних помех. Серия AV-6 прошла сертификацию EKF для работы в условиях УХЛ3, что подтверждает надежность в сложных климатических условиях.

Преимущества

• Коммутируемый нейтральный провод - полное отключение цепи, повышает безопасность при ремонте
• Жесткий корпус с 9 заклепками - увеличенная прочность и устойчивость к вибрациям
• Окно реального состояния контактов - видно, открыт или закрыт автомат, даже через крышку щита
• Защитные шторки на клеммах - исключают риск поражения током при подключении
• Литая лицевая панель - устойчива к деформации и химическому воздействию
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, дугогашения

Ограничения применения

Не применяйте в помещениях с высокой запыленностью, влажностью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность. Не подходит для установки вне щитов или на открытом воздухе. Не используйте для защиты мощных двигателей с высокими пусковыми токами - для них требуется характеристика C или D. Также не следует применять в цепях постоянного тока - выключатель рассчитан только на переменный ток AC 50 Гц.

Примеры использования

• Щитовая группа в квартире - защита всех розеточных контуров и освещения
• Общий входной автомат в небольшом офисе с трёхфазным питанием
• Распределительный щит на производстве - защита линии питания станков с умеренным пуском
• Технический этаж с насосами, вентиляцией и светильниками

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная нагрузка на каждую фазу не превышала 20 А - иначе возможны ложные срабатывания
• При подключении проводов не затягивайте клеммы слишком сильно - это может повредить контактную пластину
• Используйте маркировочные бирки - особенно важно при многоконтурных щитах
• Проверяйте состояние автомата раз в год: визуально осмотрите контакты, попробуйте перевести рычаг - он должен двигаться легко
• Если нужна сигнализация срабатывания - выбирайте модель с опциональным блоком, доступным для этой серии
