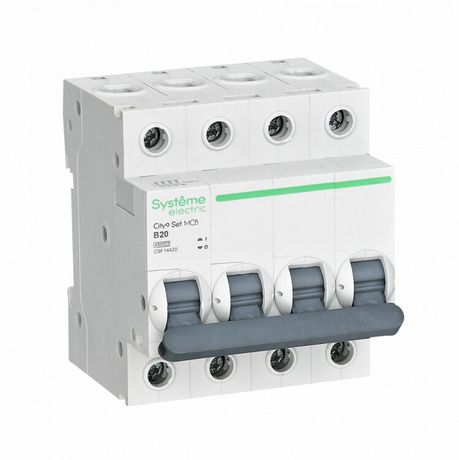

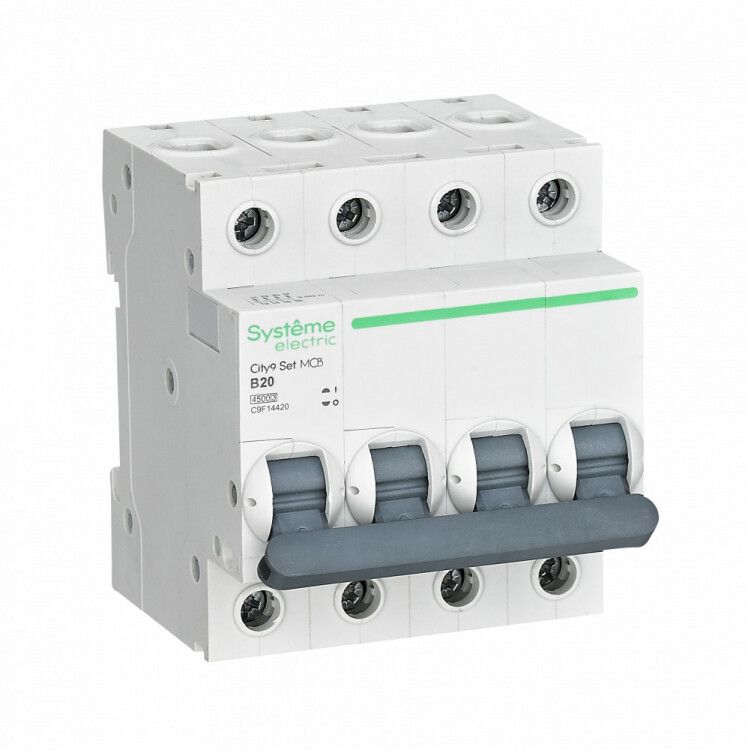

Выключатель автоматический четырехполюсный 20А B 4.5kA 400В City9 Set - C9F14420 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети переменного тока на 400 В. Модель City9 Set с номиналом 20 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в трёхфазных сетях с нулевым проводником - например, в щитах многоквартирных домов, производственных линиях, системах освещения и оборудования с потреблением до 20 А на фазу. Благодаря наличию коммутируемого нейтрального проводника, устройство можно применять там, где требуется полное отключение всех проводников, включая N.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 440 В (изоляционное)
• Номинальный ток: 20 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой и световой нагрузки
• Род тока: переменный (AC), частота 50–60 Гц
• Максимальное сечение провода: 1–16 мм2
• Ширина: 4 модуля (стандарт DIN 43880)
• Глубина монтажа: 45 мм
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке - никаких болтов или дополнительных креплений не требуется. Ширина 4 модуля позволяет легко разместить его в типовых щитках. Коммутируемый нейтральный проводник требует внимания при подключении: ноль должен быть подведён к соответствующей клемме, указанной на корпусе. Клеммы имеют зажимы с фиксацией, предотвращающие выпадение проводов. Напряжение изоляции 440 В обеспечивает безопасность даже при кратковременных скачках выше 400 В.

Безопасность и стандарты

Автоматический выключатель City9 SE соответствует международным требованиям безопасности для устройств класса 3. Конструкция исключает случайный контакт с токоведущими частями благодаря изолированным клеммам и глухому корпусу. Механизм “мгновенной коммутации” гарантирует быстрое отключение при аварии, снижая риск возгорания. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками - повышена механическая прочность при внешних воздействиях.

Преимущества

• Коммутируемый нейтральный проводник - полное отключение цепи, важно для ремонта и безопасности
• Высокий класс токоограничения (3) - минимальное тепловое воздействие при КЗ
• Фиксация проводов в клеммах - исключает ослабление контакта со временем
• Изоляция 440 В - повышенный запас по напряжению для стабильной работы
• Совместимость с другими элементами серии City9 SET - удобно для комплектования щита

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током (DC) - работает только с переменным током 50/60 Гц
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания
• Не следует использовать вне помещений или в сырых средах (бани, подвалы без гидроизоляции)

Примеры использования

• Главный входной автомат в квартирном щите с трёхфазным питанием
• Защита группы розеток в мастерской с оборудованием 380 В
• Щит управления конвейерной линией с нейтральной шиной
• Распределительный щит административного здания с освещением и бытовыми приборами

Практические советы

• При подключении используйте провода сечением 1–16 мм2 - более толстые не войдут в клеммы
• Обязательно проверьте маркировку на корпусе перед подключением нуля - он коммутируемый, а не просто проходной
• Для щитов с ограниченным местом учтите глубину монтажа 45 мм - не забудьте про свободное пространство за рейкой
• Если нужна защита от перегрузок двигателя - выбирайте характеристику C или D, а не B
• Проверяйте целостность корпуса перед установкой - наличие трещин недопустимо, даже при IP20
