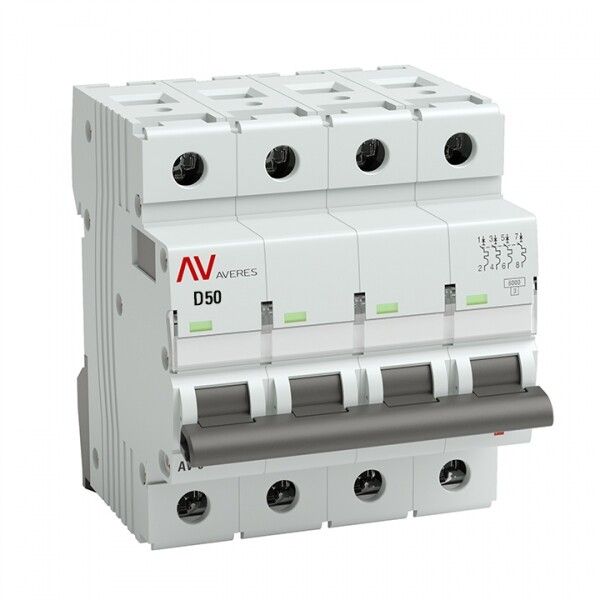

Выключатель автоматический четырехполюсный AV-6 50А D 6кА AVERES | mcb6-4-50D-av EKF

Автоматический выключатель модульный четырехполюсный 50А 6кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-50d-av обеспечивает надежную работу в сетях переменного тока 400 В с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 50А 6кА тип D используется для защиты четырехпроводных цепей 380/220 В - например, вводных щитов, групповых линий к оборудованию с высокими пусковыми токами. Подходит для промышленных станков, насосов, конвейеров, систем вентиляции и других устройств, где требуется отключение всех фаз одновременно. Также применяется в административных и жилых зданиях для защиты этажных щитов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токах 10–20 крат от номинала, подходит для оборудования с высокими пусковыми токами (электродвигатели, трансформаторы)
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ и перегрузки
• Номинальное напряжение изоляции: 660 В - гарантирует безопасность при кратковременных скачках напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми кабелями этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; устанавливается внутри щитов
• Модульная ширина: 4M - занимает 4 модуля на DIN-рейке (72 мм)
• Рабочая температура: -25…+50 C - работает в большинстве помещений, включая неотапливаемые
• Частота: 50 Гц - для сетей России и стран СНГ
• Класс токоограничения: 3 - снижает энергию КЗ, повышает безопасность оборудования
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчив к грозовым и коммутационным импульсам
• С коммутируемым нейтральным проводником: да - нейтраль тоже отключается при срабатывании
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли в контролируемой среде
• Способ монтажа: на DIN-рейку 35 мм
• Гарантийный срок: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 50А 6кА тип D устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть его на рейке - никаких болтов или креплений не требует. Глубина монтажа 50 мм позволяет установить его даже в компактных щитах. Все клеммы имеют защитные шторки, предотвращающие случайное прикосновение. Нейтральный проводник подключается так же, как фазные - через верхние и нижние клеммы. Проверьте соответствие сечения кабеля (1–25 мм2) перед подключением. Не используйте многожильные провода без наконечников - они могут ослабить контакт.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Сертифицирован для работы в условиях класса загрязнения 2 и категории перенапряжения III. Класс токоограничения 3 снижает риск возгорания при КЗ. Исполнение УХЛ3 позволяет применять его в помещениях с повышенной влажностью и колебаниями температур, но не на улице. IP20 не обеспечивает защиту от брызг - устанавливайте только во внутренних щитах.

Преимущества

• Механизм мгновенной коммутации (ММК) - быстрое и надежное отключение, минимизирует дугу
• Жесткий корпус с 9 заклепками - прочность и долговечность при механических нагрузках
• Литая лицевая панель - устойчива к деформации и воздействию внешней среды
• Окно реального состояния контактов - видно, открыт или закрыт выключатель, даже при закрытом крышке
• Защитные шторки на клеммах - исключают случайное прикосновение к токоведущим частям
• Удобное окно для маркировки - легко подписывать каждую цепь
• Поддержка полного набора аксессуаров - можно добавить блокировки, сигнализацию, дистанционное управление

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50 Гц
• Не подходит для защиты светодиодных светильников или зарядных устройств с малыми пусковыми токами - характеристика D слишком чувствительна к таким нагрузкам
• Не следует использовать в местах с постоянной вибрацией без дополнительной фиксации - хотя корпус жесткий, длительная вибрация может ослабить контакт
• Необходимо соблюдать минимальное расстояние между соседними аппаратами - чтобы не перегревались клеммы

Примеры использования

• Главный входной автомат в промышленном щите для станка с двигателем мощностью 15–20 кВт
• Щит освещения и силовых розеток в многоэтажном офисном здании
• Распределительный щит на складе с конвейерной линией и насосами
• Цепь питания группы электрокотлов или тепловых завес
• Фидеры от главного ввода к подъездным щитам в жилом доме

Практические советы

• Выбирая автомат типа D, убедитесь, что нагрузка действительно имеет высокий пусковой ток - иначе возможны ложные срабатывания
• При подключении кабелей сечением более 16 мм2 используйте наконечники - это повысит надежность соединения
• Обязательно проверяйте положение рычага после монтажа - он должен быть четко зафиксирован в положении “ON”
• Для удобства обслуживания используйте аксессуары: блокировочные устройства, сигнальные контакты, дистанционные приводы
• При сборке щита оставляйте свободное место вокруг автомата - особенно справа и слева - для лучшего теплоотведения
• При замене старого аппарата - сравнивайте не только ток и полюса, но и глубину монтажа (50 мм) - некоторые модели глубже
