Автоматический выключатель ВА-103 4P 50А D 6кА новый - 12390DEK APC

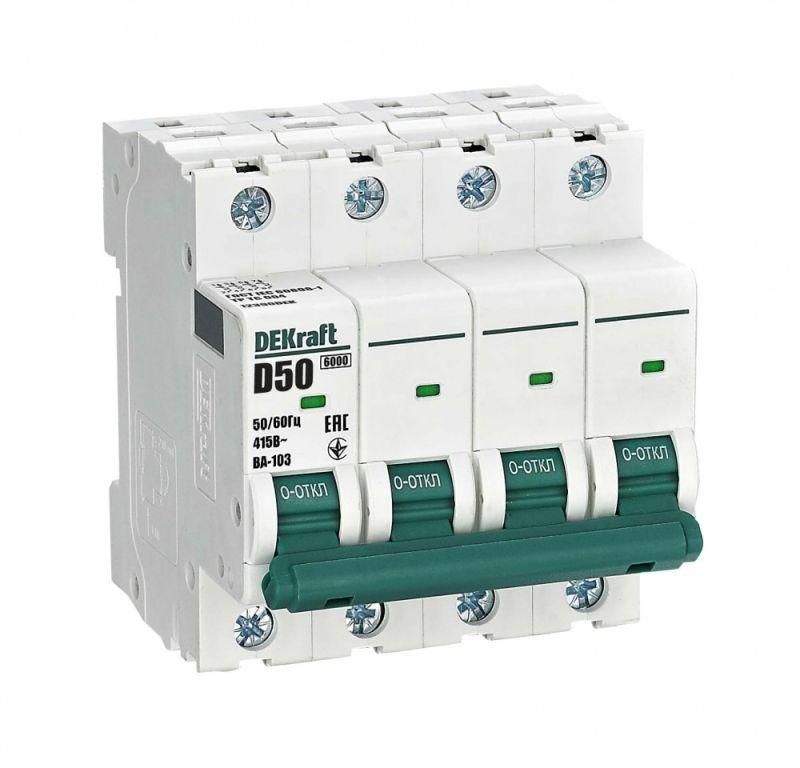

Автоматический выключатель ВА-103 от DEKRAFT - четырёхполюсный аппарат на 50 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты силовых цепей переменного тока. Подходит для установки в распределительных щитах как вводной или групповой автомат, особенно там, где возможны длительные перегрузки или большие пусковые токи. Артикул 12390dek.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характеристика D обеспечивает устойчивость к кратковременным импульсным токам - идеально для оборудования с высокими пусковыми токами: насосы, компрессоры, двигатели, конвейеры, сварочные аппараты. Может применяться как вводной автомат в распределительном щите, защищая всю нагрузку объекта. Подходит для промышленных и коммерческих объектов с трёхфазными сетями до 415 В.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В AC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - медленное срабатывание при пусковых токах, предпочтительно для двигателей
• Напряжение изоляции (Ui): 500 В - гарантирует надёжную изоляцию между контактами и корпусом
• Частота: 50/60 Гц - работает в сетях России и Европы
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды; предназначен для внутренней установки в щитах
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм ширины)
• Глубина монтажа: 78,5 мм - требует достаточного места внутри шкафа
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли

Совместимость и монтаж

Выключатель ВА-103 легко монтируется на стандартную DIN-рейку типа TS35. Установка занимает всего 4 модуля - компактно для 4-полюсного автомата. Обеспечена 100%-я совместимость с корпусами DEKRAFT и Systeme Electric - можно использовать с уже установленными щитами этих производителей. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны устройства - важно учитывать при планировании сборки щита. Для правильного монтажа проверьте глубину шкафа: минимум 80 мм с учётом зазора.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 для автоматических выключателей. Наличие индикатора состояния контактов (окошко) позволяет визуально определить, открыт ли автомат, даже если рукоятка находится в промежуточном положении - снижает риск случайного включения при обслуживании. Монолитные заклёпки увеличивают механическую прочность корпуса, исключая деформацию при ударах или вибрациях.

Преимущества

• Характеристика D - устойчивость к пусковым токам, не ложные срабатывания при запуске моторов
• Индикатор положения контактов - наглядное отображение состояния без необходимости вскрытия
• Боковые каналы охлаждения - обеспечивают стабильную работу при повышенных температурах в щитах
• Поддержка дополнительных аксессуаров слева - гибкость в настройке функционала
• Полную совместимость с системами DEKRAFT и Systeme Electric - удобно при реконструкции или пополнении существующего щита

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги и пыли
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50/60 Гц
• Не подходит для защиты чувствительной электроники - характеристика D слишком “мягкая” для устройств с малыми пусковыми токами
• Ограниченная сторона для аксессуаров - нельзя установить дополнительные элементы справа
• Работает только при температуре окружающей среды, соответствующей классу загрязнения 2 - не для помещений с металлической пылью, химическими испарениями

Примеры использования

• Вводной автомат в промышленном щите для питания трёхфазного станка с асинхронным двигателем
• Защита группы мощных насосов в системе водоснабжения
• Групповой автомат для конвейера с частотником и пускателями
• Щит распределения электроэнергии в цехе с большим количеством сварочных аппаратов

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 50 А не следует перегружать более чем на 80% (не выше 40 А постоянной нагрузки)
• При использовании в щитах с плотной компоновкой - учитывайте глубину 78,5 мм и необходимый зазор для открывания крышки
• Для подключения используйте кабель с сечением 10–16 мм2 - соответствует нормам для 50 А
• Если нужна дистанционная сигнализация или аварийное отключение - выбирайте аксессуары, совместимые с левой стороной ВА-103
• Не устанавливайте рядом с источниками тепла - боковые каналы охлаждения эффективны только при свободной циркуляции воздуха
