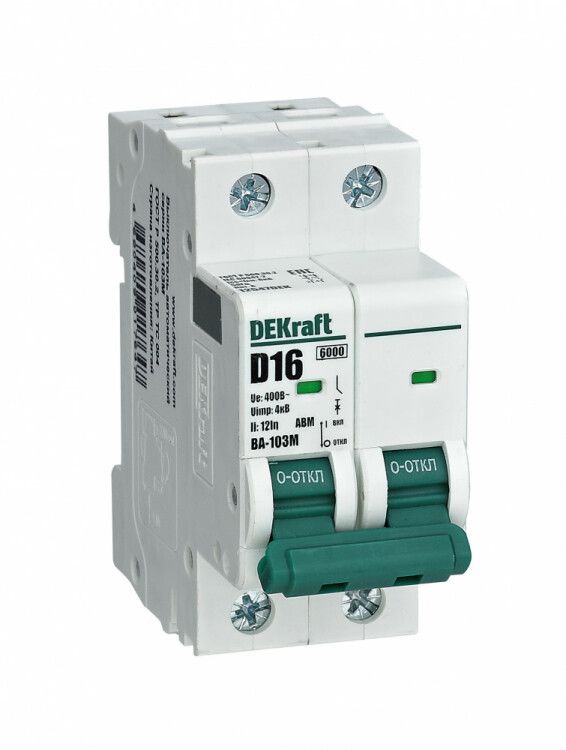

Выключатель автоматический без теплозащиты двухполюсный ВА-103М2P 20А характеристика D 6кА | 12548DEK Dekraft APC

Автоматический выключатель ВА-103M от DEKraft - двухполюсное устройство на 20 А без тепловой защиты, предназначенное для защиты цепей с высокими пусковыми токами. Подходит для установки на DIN-рейку в щитах систем вентиляции, противопожарной защиты и аналогичного оборудования.

Назначение и область применения

ВА-103M используется там, где требуется надёжная защита от короткого замыкания, но не нужна защита от перегрузки. Это характерно для нагрузок с большими пусковыми токами - например, мощные двигатели вентиляторов, насосы, системы пожаротушения. Устройство не реагирует на длительную перегрузку, поэтому применяется исключительно в паре с другими средствами защиты (например, тепловыми реле или контакторами). Подходит для нечастых операций включения/выключения - не для частого ручного управления.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В переменного тока (50 Гц)
• Номинальная отключающая способность: 6 кА - способен отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске двигателей
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование
• Номинальное напряжение изоляции: 2000 В - обеспечивает безопасную работу при импульсных перенапряжениях
• Модульная ширина: 2 модуля (17,5 мм каждый)
• Глубина монтажа: 73 мм - требует достаточного места внутри щита
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; устанавливается только во внутренних помещениях
• Рабочая температура: от -25C до +60C
• Способ монтажа: на DIN-рейку 35 мм
• Гарантия: 60 месяцев

Совместимость и монтаж

ВА-103M совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейку - фиксация механическая, без инструментов. Подключение проводов осуществляется через зажимы сверху и снизу - максимальное сечение жилы: 16 мм2 медных. Обязательно соблюдать полярность при подключении входа и выхода. Учитывайте глубину устройства - 73 мм - чтобы не перекрывать соседние автоматы или клеммы. Возможна дополнительная комплектация: можно установить вспомогательные контакты, расцепители, блокировки - согласно каталогу DEKraft.

Безопасность и стандарты

ВА-103M соответствует требованиям директивы RoHS - свободен от опасных веществ. Конструкция выполнена с учётом норм безопасности IEC 60947-2. Наличие класса токоограничения 3 повышает уровень защиты оборудования от термических и электродинамических воздействий при КЗ. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от внешней среды - не используйте в сырых, пыльных или открытых местах.

Преимущества

• Устойчивость к большим пусковым токам благодаря характеристике D - идеально для двигателей
• Высокая отключающая способность (6 кА) - подходит для сетей с высокой мощностью КЗ
• Широкий диапазон температур - работает даже в холодных помещениях (например, вентиляционные камеры зимой)
• Долгий срок службы и гарантия 5 лет
• Поддержка дополнительных модулей - легко адаптировать под задачи автоматизации

Ограничения применения

• Не имеет тепловой защиты - нельзя использовать для защиты цепей с риском постоянной перегрузки (например, освещение, нагреватели)
• IP20 - запрещён монтаж вне закрытых щитов, в условиях повышенной влажности, пыли или на улице
• Не рассчитан на частые коммутации - не подходит для регулярного ручного включения/выключения
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Защита электродвигателя вентилятора в системе приточно-вытяжной вентиляции
• Отключение насосов в системах пожаротушения
• Щитовая защита пускателей в промышленных линиях
• Цепи с высоким пусковым током, где уже есть отдельное тепловое реле

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть имеет достаточную отключающую способность - 6 кА подходит для большинства объектов, но в крупных промышленных зонах может потребоваться более высокий класс
• Из-за отсутствия теплозащиты обязательно используйте этот автомат вместе с тепловым реле или контактором с защитой от перегрузки
• При сборке щита оставляйте минимум 10 мм между ВА-103M и соседними аппаратами - для лучшего теплоотвода
• Проверяйте соответствие сечения кабеля - для 20 А рекомендовано сечение не менее 2,5 мм2 меди
• Если планируете автоматизацию - выбирайте версию с возможностью дополнительной комплектации (доступны вспомогательные контакты и сигнализаторы положения)
