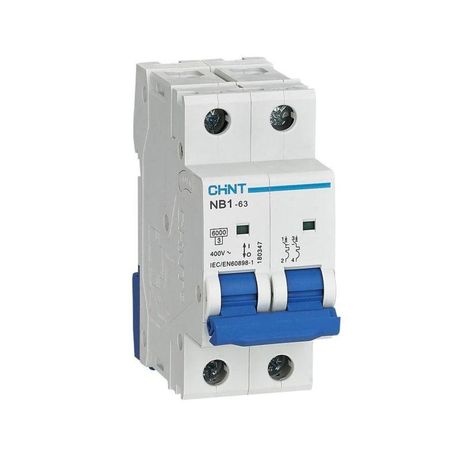

Выключатель автоматический двухполюсный NB1-63 2P 20A 6кА х-ка D (DB) (R) | 179674 CHINT

Автоматический выключатель двухполюсный модульный NB1-63 с номинальным током 20 А и характеристикой D предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность и соответствие международным стандартам. Артикул 179674 соответствует модели, применяемой в промышленных и бытовых установках.

Назначение и область применения

Выключатель NB1-63 используется для защиты цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и других мощных потребителей. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Номинальное напряжение 400 В позволяет использовать его в трехфазных сетях 220/380 В.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 2 - защищает два фазных провода одновременно;
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: D - задержка перед отключением при пусковых токах, что исключает ложные срабатывания у оборудования с высоким пуском;
• Тип тока: AC - работает только в сетях переменного тока;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным импульсам, например, от грозовых разрядов;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях;
• Степень загрязнения: 2 - рассчитан на средний уровень запыленности (например, в цехах с контролируемой чистотой);
• Механическая износостойкость: 20 000 циклов включения/выключения;
• Электрическая износостойкость: 10 000 циклов - срок службы при нормальных условиях эксплуатации.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Выключатель NB1-63 совместим с другими модулями серии - можно собирать компактные щиты с различной конфигурацией полюсов (1P, 2P, 3P, 4P). Устройство имеет окно индикации положения контактов: красный цвет - включен, белый - отключен.

Безопасность и стандарты

Серия NB1-63 соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабель и оборудование. Категория применения A - оптимальна для бытовых и аналогичных слаботочных систем. Отсутствие герметизации (IP20) требует установки внутри закрытых щитов.

Преимущества

• Характеристика D предотвращает ложные отключения при пуске мощных двигателей;
• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьезных авариях;
• Гибкость комплектации - возможно добавление вспомогательных контактов (XF9, XF9J) и расцепителей (S9, V9) для удаленной сигнализации и управления;
• Яркая индикация положения контактов упрощает диагностику;
• Надежная механическая конструкция - 20 тысяч циклов работы без потери характеристик.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC);
• Степень защиты IP20 не допускает установку во влажных, пыльных или открытых местах - требуется корпус щита;
• Не рекомендован для частого ручного включения/отключения - лучше использовать контакторы;
• Максимальная температура окружающей среды +40C - при более высоких значениях необходимо снижение номинального тока или принудительное охлаждение.

Примеры использования

• Защита двигателя насоса в системе водоснабжения;
• Щитовая защита конвейера на пищевом производстве;
• Распределительный щит многоквартирного дома - для группы розеток с мощными приборами;
• Оборудование сварочного аппарата в мастерской;
• Цепь питания воздушного компрессора с высоким пусковым током.

Практические советы

• Выбирая автомат NB1-63, проверьте посадочный диаметр клемм - он рассчитан на кабели до 16 мм2; используйте наконечники OF или PF для лучшего контакта;
• При установке нескольких модулей рядом убедитесь, что тепловыделение не приведет к перегреву - оставляйте минимум 5–10 мм свободного пространства;
• Для дистанционной сигнализации о сработавшем автоматах добавьте контакт XF9J - он замыкается при аварийном отключении;
• Если в цепи есть частые пуски, убедитесь, что характеристика D действительно необходима - для освещения и розеток чаще выбирают тип C;
• Записывайте номер артикула 179674 при заказе запасных элементов - другие серии могут отличаться по габаритам и клеммам.
