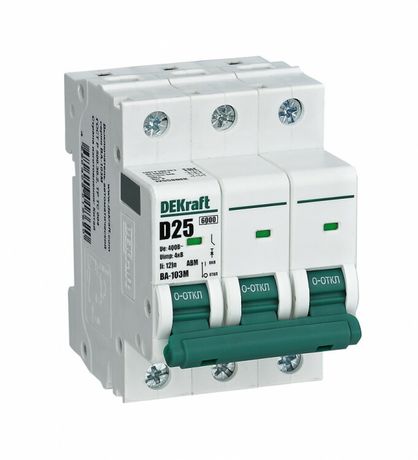

Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 16А характеристика C 6кА | 12520DEK Dekraft APC

Автоматический выключатель 3-полюсный 16А характеристика C 6кА ВА-103M без теплозащиты от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в системах вентиляции, противопожарной защиты и других объектах с умеренной частотой коммутаций. Артикул 12520dek — надёжное решение для профессионального монтажа на DIN-рейку.

Назначение и область применения

Выключатель 3-полюсный 16А характеристика C 6кА ВА-103M без теплозащиты используется для защиты трёхфазных сетей переменного тока с номинальным напряжением до 400 В. Его основное применение — системы вентиляции, противопожарной защиты и другие установки, где требуется надёжная защита от КЗ, но не нужна термическая защита от длительных перегрузок. Подходит для нечастых включений и отключений нагрузки — не более нескольких раз в день.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с пусковыми токами (например, двигатели, насосы)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В AC / 2000 В изоляции — работает в бытовых и промышленных сетях 380/400 В
• Частота: 50 Гц — оптимизирован для стандартной сети России и стран СНГ
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Количество модулей DIN: 3 — занимает 3 стандартных модуля (54 мм) на рейке
• Глубина монтажа: 73 мм — требует достаточного места внутри шкафа
• Рабочий температурный диапазон: от -25°C до +60°C — подходит для неотапливаемых помещений

Совместимость и монтаж

Выключатель 3-полюсный 16А характеристика C 6кА ВА-103M монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания — никаких болтов или инструментов не требуется. Для подключения используются зажимы на верхних и нижних клеммах — провода сечением до 2,5 мм² (медные) допускаются. Обязательно соблюдайте полярность: вход — сверху, выход — снизу. Монтаж возможен только в закрытых щитах, так как степень защиты IP20 не предохраняет от внешней среды.

Безопасность и стандарты

Автоматический выключатель ВА-103M соответствует требованиям директивы RoHS — свободен от опасных веществ. Конструкция исключает доступ к токоведущим частям при закрытой крышке. Наличие класса токоограничения 3 повышает безопасность при КЗ, снижая риск возгорания. Применение в системах противопожарной защиты подтверждает соответствие нормам безопасности для ответственных объектов.

Преимущества

• Увеличенный диапазон рабочих температур (-25…+60 °C) позволяет использовать в холодных помещениях, таких как чердачные шкафы или наружные щитовые
• Высокая отключающая способность (6 кА) обеспечивает надёжность даже в условиях слабой сети с высокими токами КЗ
• Отсутствие тепловой защиты делает устройство менее чувствительным к колебаниям температуры окружающей среды — меньше ложных срабатываний
• Совместимость с другими элементами серии ВА-103M упрощает сборку унифицированных щитов

Ограничения применения

• Не подходит для защиты цепей с частыми включениями (более 5–10 раз в час) — механизм не рассчитан на интенсивную коммутацию
• Отсутствие теплозащиты означает, что он не реагирует на длительные перегрузки ниже порога срабатывания по магнитному расцепителю — необходимо предусмотреть отдельную защиту при наличии нагревающихся нагрузок
• IP20 не защищает от воды, пыли и влаги — запрещено использование в сырых, открытых или пыльных местах без корпуса
• Не рекомендован для питания оборудования с очень высокими пусковыми токами (например, крупные асинхронные двигатели >5 кВт без пускателя)

Примеры использования

• Защита трёхфазного вентилятора в системе дымоудаления
• Отключение насосов в аварийной системе пожаротушения
• Щитовая защита освещения и управления в техническом помещении
• Коммутирование группового питания для кондиционеров в жилых комплексах

Практические советы

• Перед установкой проверьте посадочный диаметр кабеля — зажимы рассчитаны на медные провода до 2,5 мм². Более толстые провода потребуют предварительной обжимки контактными наконечниками
• Из-за глубины монтажа (73 мм) убедитесь, что в шкафу достаточно места — особенно если рядом установлены другие устройства
• Если ваша система требует защиты от перегрузок, используйте этот автомат совместно с тепловым реле или выберите модель с теплозащитой
• Для обслуживания и замены — отключите питание полностью. Выключатель не имеет видимого разрыва, поэтому нельзя полагаться на положение рычага как на гарантию отсутствия напряжения
• При заказе нескольких единиц — учтите, что серия ВА-103M от DEKraft имеет стандартизированные размеры, что упрощает замену и ремонт
