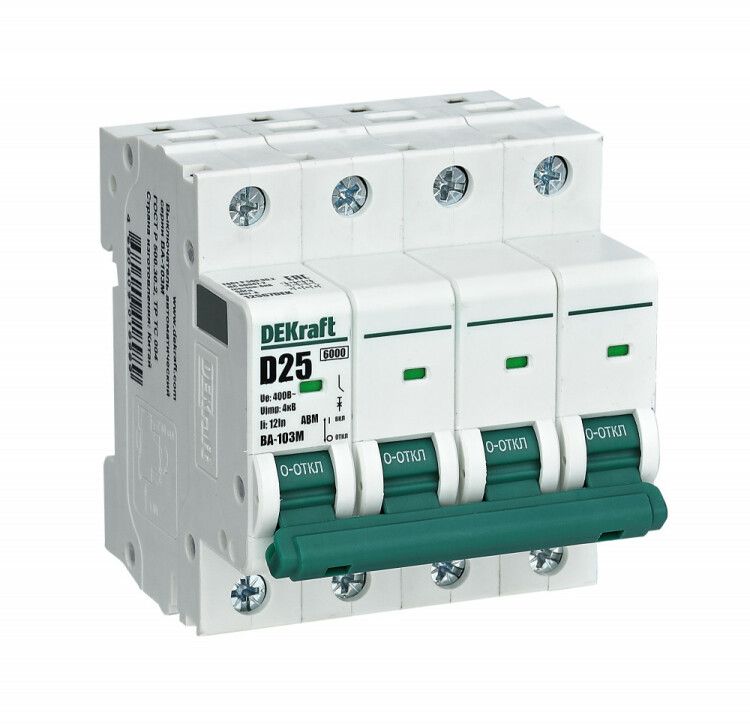

Выключатель автоматический без теплозащиты четырехполюсный ВА-103М 4P 25А характеристика D 6кА | 12567DEK Dekraft APC

Автоматический выключатель ВА-103M от DEKraft - четырёхполюсный модульный аппарат на 25 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей без необходимости тепловой защиты. Подходит для управления оборудованием с высокими пусковыми токами, такими как насосы, вентиляторы и системы противопожарной защиты.

Назначение и область применения

ВА-103M используется для защиты электрических цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Особенность аппарата - отсутствие тепловой защиты, что делает его идеальным для нагрузок с длительными пусковыми токами, когда обычная тепловая защита давала бы ложные срабатывания. Применяется в системах вентиляции, противопожарной защиты, насосных станциях, конвейерах и других установках, где требуется надёжное отключение при коротком замыкании, но не требуется защита от перегрузки.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - реагирует на токи в диапазоне 10–20 I_n, подходит для высоких пусковых токов
• Номинальное напряжение изоляции: 2000 В
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает энергию КЗ
• Частота: 50 Гц
• Тип напряжения: переменный (AC)
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73 мм
• Рабочий температурный диапазон: от -25 C до +60 C
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

ВА-103M устанавливается на DIN-рейку типа 35 мм. Ширина устройства составляет 4 модуля - занимает место аналогично другим 4-полюсным автоматам. Для монтажа необходим свободный участок щита глубиной не менее 73 мм. Устройство совместимо со всеми стандартными комплектующими для модульных автоматов: клеммы, перемычки, фиксаторы. Отсутствие теплозащиты требует обязательного наличия внешней защиты от перегрузки, если она предусмотрена проектом.

Безопасность и стандарты

Автоматический выключатель ВА-103M соответствует требованиям директивы RoHS - не содержит опасных веществ. Конструкция обеспечивает класс токоограничения 3, что снижает риск повреждения оборудования при КЗ. Напряжение изоляции 2000 В гарантирует безопасную работу даже при кратковременных импульсах. IP20 позволяет использовать устройство только внутри закрытых щитов, исключая доступ к токоведущим частям.

Преимущества

• Устойчив к высоким пусковым токам благодаря характеристике D - не срабатывает при запуске двигателей и мощных нагревателей
• Высокая отключающая способность (6 кА) - надёжно работает в сетях с большими токами КЗ
• Широкий диапазон температур - подходит для холодных помещений и жарких технических зон
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, дополнительные контакты
• Долгий срок службы - 5 лет гарантии от производителя

Ограничения применения

• Не предназначен для защиты от перегрузок - необходимо применять внешние термореле или другие средства защиты при наличии постоянных перегрузок
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - только внутри электрошкафов
• Не рекомендован для частых коммутаций - рассчитан на нечастые включения/выключения, не на регулярное управление нагрузкой
• Отсутствует возможность ручного отключения при перегрузке - только при КЗ

Примеры использования

• Защита трёхфазного насоса в системе пожаротушения
• Отключение вентиляционного канала с большим током запуска
• Щитовая защита группы электрокалориферов
• Цепи питания больших компрессоров в промышленных условиях

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть имеет достаточную отключающую способность - 6 кА достаточно для большинства объектов, но в крупных промзонах может потребоваться более высокий класс
• Из-за отсутствия теплозащиты обязательно сверьтесь с проектом: если нужна защита от перегрузки, используйте отдельное реле
• При монтаже соблюдайте минимальную глубину 73 мм - недостаточно места может помешать фиксации или вызвать перегрев
• Для удобства обслуживания используйте дополнительные контакты - они позволят удалённо контролировать состояние автомата
• Обязательно убедитесь, что все провода правильно затянуты - особенно важно при 4-полюсном исполнении
